Volkswagen ID.3: Schlussleuchte Heckklappe aus- und einbauen. Lampe für Blinkleuchte im Außenspiegel L131/L132 aus- und einbauen. Einstiegsleuchte im Außenspiegel W52/W53 aus- und einbauen

Schlussleuchte Heckklappe aus- und einbauen

Schlussleuchte Heckklappe aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

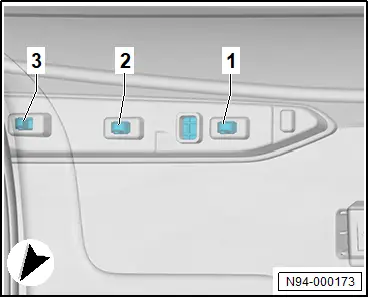

– Schlussleuchte ist mit 3 Rasthaken -1- , -2- und -3- befestigt.

Tipp

Es können nur Rasthaken -3- und -2- entriegelt werden. Rasthaken -1- löst sich alleine.

– Verkleidung unten Heckklappe ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Kofferraumverkleidungen; Verkleidung unten Heckklappe aus- und einbauen .

Fahrzeuge ohne Schlussleuchte 2 links - MX5 - / Schlussleuchte rechts - MX4 -

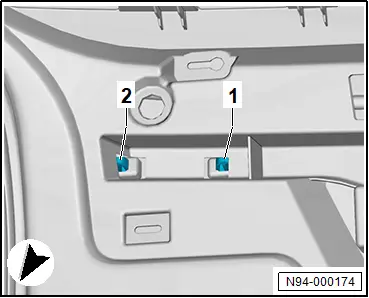

– Rasthaken -2- und -1- mit handelsüblicher Spitzzange zusammendrücken.

Tipp

Schlussleuchte steht durch Dichtung unter Spannung. Schlussleuchte festhalten.

– Schlussleuchte herausnehmen.

Fortsetzung für alle Fahrzeuge

Fahrzeuge mit Schlussleuchte 2 links - MX5 - / Schlussleuchte rechts - MX4 -

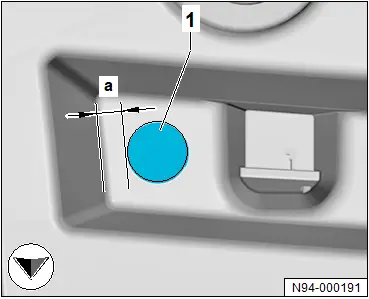

– Loch -1- bohren mit handelsüblichem Spiralbohrer.

Bedingung

● Durchmesser -1- = 12 mm

● Maß a = 6 mm

– Rasthaken -2- und -1- mit handelsüblichem Schraubendreher entriegeln.

Tipp

Schlussleuchte steht durch Dichtung unter Spannung. Schlussleuchte festhalten.

– Schlussleuchte herausnehmen.

– Elektrische Steckverbindung trennen.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Lampe für Blinkleuchte im Außenspiegel L131/L132 aus- und einbauen

Lampe für Blinkleuchte im Außenspiegel L131/L132 aus- und einbauen

Lampe für Blinkleuchte im Außenspiegel Fahrerseite - L131 - und Lampe für Blinkleuchte im Außenspiegel Beifahrerseite - L132 - werden nachfolgend Blinkleuchte im Außenspiegel genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Spiegelkappe oben ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Außenspiegel; Spiegelkappe oben aus- und einbauen .

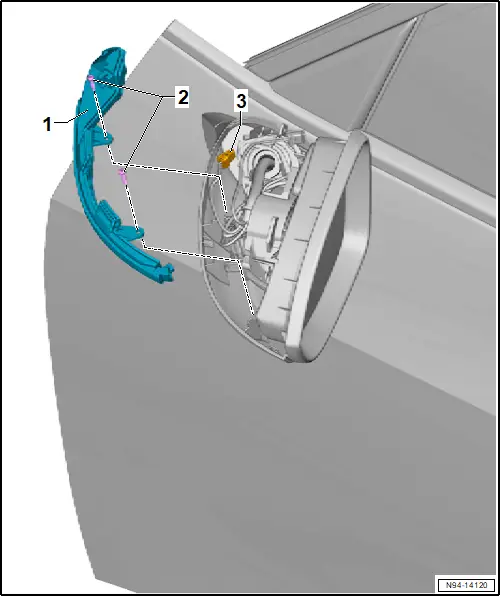

– Elektrische Steckverbindung -3- trennen.

– Schrauben -2- herausdrehen.

– Blinkleuchte -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Außenspiegel; Montageübersicht - Außenspiegel

Einstiegsleuchte im Außenspiegel W52/W53 aus- und einbauen

Einstiegsleuchte im Außenspiegel W52/W53 aus- und einbauen

Einstiegsleuchte im Außenspiegel Fahrerseite - W52 - und Einstiegsleuchte im Außenspiegel Beifahrerseite - W53 - werden nachfolgend Einstiegsleuchte genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Blinkleuchte ausbauen → Rep.-Gr. 94 ; Lampe für Blinkleuchte im Außenspiegel L131/L132 aus- und einbauen .

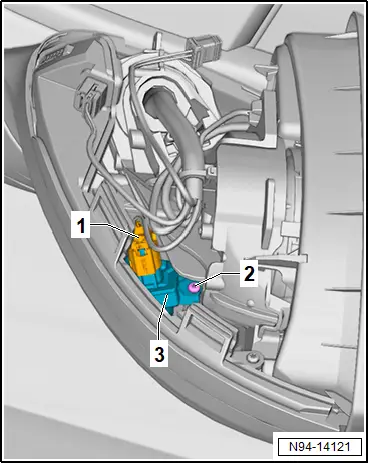

– Schraube -2- herausdrehen.

– Einstiegsleuchte -3- herausfädeln.

– Elektrische Steckverbindung -1- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Außenspiegel; Montageübersicht - Außenspiegel
