Hochvoltheizung (PTC) ZX17 aus- und einbauen

– Abdeckung Tunnelstütze ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Schalttafel; Abdeckung Tunnelstütze aus- und einbauen.

Linkslenker:

– Fußraumausströmer Beifahrerseite ausbauen → Rep.-Gr.87; Fußraumausströmer Beifahrerseite aus- und einbauen.

– Schalttafelabdeckung Beifahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68; Ablagen/Abdeckungen; Schalttafelabdeckung Beifahrerseite aus- und einbauen.

– Gaspedal ausbauen → Motor; Rep.-Gr.93; Gasbetätigung; Gaspedalmodul GX2 aus- und einbauen.

Fortsetzung für alle Fahrzeuge

Rechtslenker:

– Fußraumausströmer Fahrerseite ausbauen → Rep.-Gr.87; Fußraumausströmer Fahrerseite aus- und einbauen.

– Fußstütze ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Verkleidungen Innenraum; Fußstütze aus- und einbauen.

Fortsetzung für alle Fahrzeuge

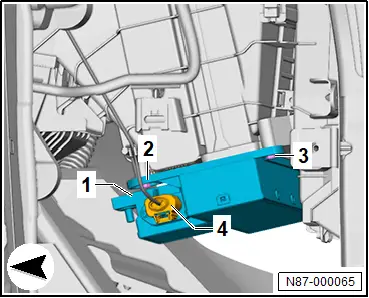

– Elektrische Steckverbindung -4- trennen.

– Schrauben -2- und -3- von Hochvoltheizung (PTC) -ZX17- -1- herausdrehen.

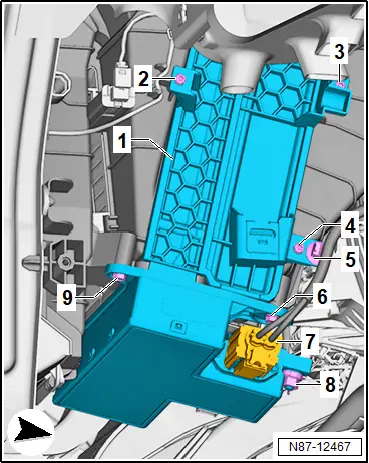

– Elektrische Steckverbindung -7- trennen und Halteclip -5- lösen.

– Mutter -8- abschrauben.

– Potenzialausgleichsleitung abnehmen.

– Schrauben -2-, -3-, -4-, -6- und -9- von Abdeckung Heizkondensator -1- und Hochvoltheizung (PTC) -ZX17- herausdrehen.

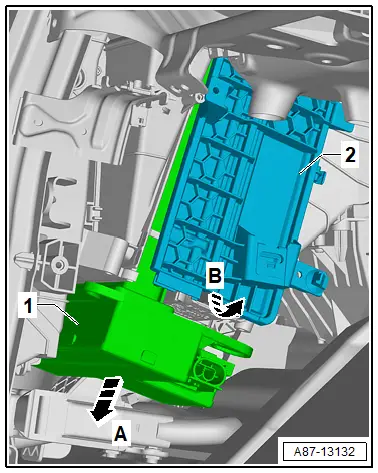

– Hochvoltheizung (PTC) -ZX17- -1- so weit wie möglich nach unten aus Heiz- und Klimagerät ziehen -Pfeilrichtung A-.

– Abdeckung Heizkondensator -2- in -Pfeilrichtung B- lösen und aus oberer Halterung seitlich herausnehmen.

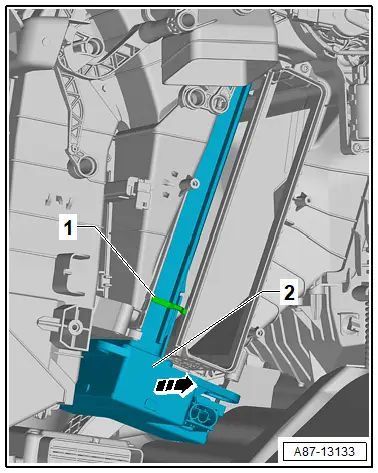

– Verriegelung -1- am Heiz- und Klimagerät wegbrechen.

– Bodenbelag so weit wie möglich herunter drücken.

– Hochvoltheizung (PTC) -ZX17- -2- in -Pfeilrichtung- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Kontaktflächen müssen sauber, rost- und fettfrei sein.

– Anschraubpunkte der Potenzialausgleichsleitung prüfen und bei Verschmutzung reinigen → Elektrische Anlage; Rep.-Gr.97; Kontaktflächen reinigen.

– Potenzialausgleichsleitung aufstecken.

– Mutter -8- festziehen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Heiz- und Klimagerät

♦ → Rep.-Gr.87; Montageübersicht - Luftführung und Luftverteilung im Fahrgastraum

Montageübersicht - Luftführung und Luftverteilung im Fahrzeuginnenraum

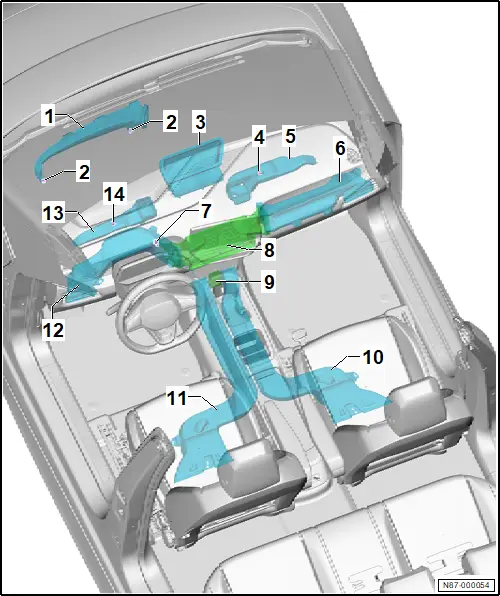

Montageübersicht - Luftführung und Luftverteilung im Fahrzeuginnenraum

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt.

1 - Luftführungskanal für Schalttafel vorn

❏ Rechtslenker: spiegelbildlich angeordnet

❏ → Rep.-Gr.87; Luftführungskanal für Schalttafel vorn aus- und einbauen

2 - Schraube

❏ 2 Stück

❏ 1,5 Nm

3 - Luftführung für Luftausströmer Defrostfunktion

❏ → Rep.-Gr.87; Luftführung für Luftausströmer Defrostfunktion aus- und einbauen

4 - Schraube

❏ 1,5 Nm

5 - Fußraumausströmer Beifahrerseite

❏ Rechtslenker: spiegelbildlich angeordnet

❏ → Rep.-Gr.87; Fußraumausströmer Beifahrerseite aus- und einbauen

6 - Lüftführungskanal Schalttafel rechts

❏ in Schalttafel integriert

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Schalttafel; Schalttafel aus- und einbauen

7 - Spreizniet

8 - Luftführung für Schalttafelausströmer Mitte

❏ → Rep.-Gr.87; Luftführung für Schalttafelausströmer Mitte aus- und einbauen

9 - Luftführungskanal Ausströmer Mittelkonsole hinten

❏ ausstattungs-/baustandsabhängig

10 - Fußraumausströmer hinten rechts

❏ → Rep.-Gr.87; Fußraumausströmer hinten aus- und einbauen

11 - Fußraumausströmer hinten links

❏ → Rep.-Gr.87; Fußraumausströmer hinten aus- und einbauen

12 - Lüftführungskanal Schalttafel links

❏ in Schalttafel integriert

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Schalttafel; Schalttafel aus- und einbauen

13 - Fußraumausströmer Fahrerseite

❏ Rechtslenker: spiegelbildlich angeordnet

❏ → Rep.-Gr.87; Fußraumausströmer Fahrerseite aus- und einbauen

14 - Schraube

❏ 1,5 Nm

Fußraumausströmer Fahrerseite aus- und einbauen, Linkslenker

Fußraumausströmer Fahrerseite aus- und einbauen, Linkslenker

Ausbauen

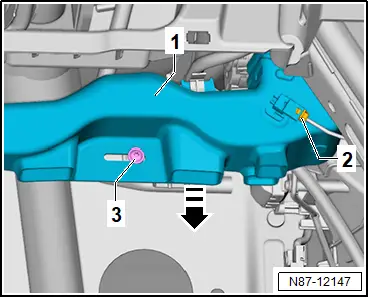

– Elektrische Steckverbindung -2- trennen.

– Schraube -3- herausdrehen.

– Fußraumausströmer -1- in -Pfeilrichtung- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Luftführung und Luftverteilung im Fahrgastraum
