Lichtleiter für Konturbeleuchtung im Kühlergrill vorn L362/L363 aus- und einbauen

Lichtleiter für Konturbeleuchtung im Kühlergrill vorn L362/L363 aus- und einbauen

Lichtleiter für Konturbeleuchtung im Kühlergrill vorn links - L363 - / Lichtleiter für Konturbeleuchtung im Kühlergrill vorn rechts - L362 - werden nachfolgend Lichtleiter genannt.

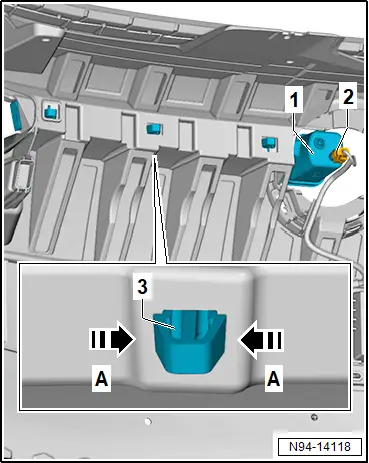

Ausbauen

– Stoßfängerabdeckung ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 63 ; Stoßfänger vorn; Stoßfängerabdeckung aus- und einbauen .

– Elektrische Steckverbindung -2- trennen.

– Halteklammern -3- in -Pfeilrichtung A- entriegeln.

– Lichtleiter -1- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Montageübersicht - Tagfahrlicht

Montageübersicht - Tagfahrlicht

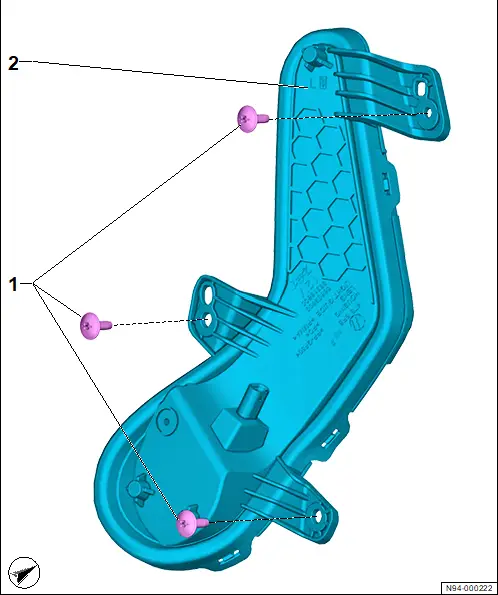

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Schraube

❏ 3 Stück

❏ 2 Nm

2 - Lichtmodul

❏ mit LED-Modul links für Tagesfahrlicht - L377 -

❏ mit LED-Modul rechts für Tagesfahrlicht - L378 -

❏ → Rep.-Gr. 94 ; LED-Modul für Tagesfahrlicht L377/L378 aus- und einbauen

LED-Modul für Tagesfahrlicht L377/L378 aus- und einbauen

LED-Modul für Tagesfahrlicht L377/L378 aus- und einbauen

LED-Modul links für Tagesfahrlicht - L377 - und LED-Modul rechts für Tagesfahrlicht - L378 - werden nachfolgend LED-Modul genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

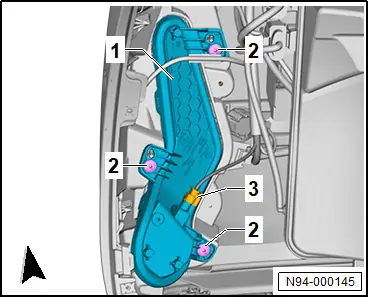

Ausbauen

– Radhausschale vorn links ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Radhausschale; Radhausschale vorn aus- und einbauen .

– Elektrische Steckverbindung -3- trennen.

– Schrauben -2- herausdrehen.

– LED-Modul -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 94 ; Montageübersicht - Tagfahrlicht
