Volkswagen ID.3: Montageübersicht - Airbag Fahrerseite. Airbag-Einheit mit Zünder aus- und einbauen. Steckverbindung am Airbag ersetzen

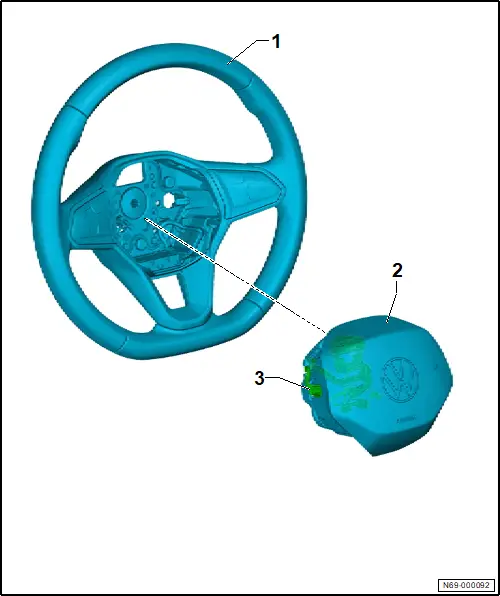

Montageübersicht - Airbag Fahrerseite 1 - Lenkrad ❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 48 ; Lenkrad; Lenkrad aus- und einbauen 2 - Airbag-Einheit ❏ mit Zünder für Airbag Fahrerseite - N95 - ❏ → Rep.-Gr. 69 ; Airbag-Einheit mit Zünder aus- und einbauen 3 - Elektrische Leitung ❏ → Rep.-Gr. 69 ; Steckverbindung am Airbag ersetzen

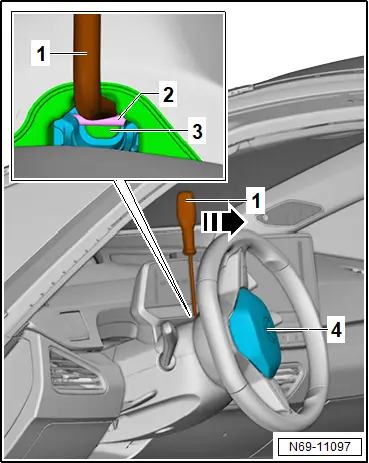

Airbag-Einheit mit Zünder aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Entriegelungswerkzeug - T10610 - Airbag-Einheit mit Zünder für Airbag Fahrerseite - N95 - wird nachfolgend Airbag-Einheit genannt. Ausbauen – Fahrbereitschaft beenden. – Lenkrad 90° aus der Geradeausstellung zur Seite drehen. – Entriegelungswerkzeug - T10610 - -1- in Öffnung für Verriegelungsbügel -2- bis zum Anschlag einführen. – Entriegelungswerkzeug - T10610 - -1- in -Pfeilrichtung- ziehen und Verriegelungsbügel -2- entriegeln. – Lenkrad um 180° drehen. – Vorgang zum Entriegeln wiederholen. – Leicht auf Airbag-Einheit drücken, um Verriegelungsbügel zu entlasten. – Lenkrad in Geradeausstellung bringen. – Masseleitung der Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen . Pyrotechnische Bauteile können ungewollt auslösen. Verletzungsgefahr. – Elektrostatisch entladen: Schließbügel für Tür kurz anfassen. Montageübersicht - Airbag Fahrerseite
Airbag-Einheit mit Zünder aus- und einbauen
VORSICHT
– Airbag-Einheit -3- abnehmen, bis elektrische Steckverbindung -1- zugänglich ist.

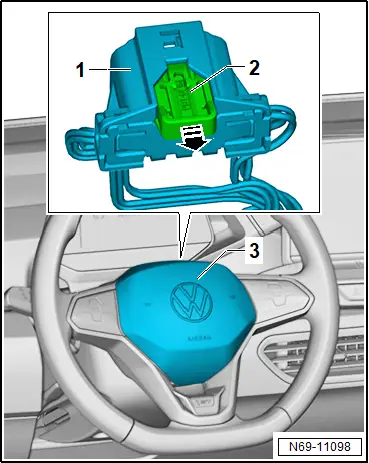

– Steckersicherung -2- in -Pfeilrichtung- herausziehen, nach unten drücken und elektrische Steckverbindung -1- trennen.
_064.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Elektrische Steckverbindung aufstecken und bis zum hörbaren Verrasten andrücken. – Elektrische Steckverbindung auf Rückseite der Airbag-Einheit fixieren. – Darauf achten, dass die Leitungen nicht eingeklemmt werden. |
|

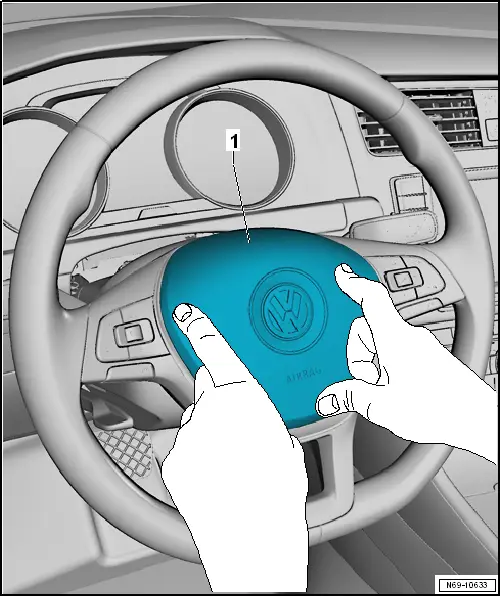

| – Lenkrad in Geradeausstellung bringen. – Airbag-Einheit -1- im Lenkrad positionieren und mit beiden Händen gleichzeitig am Rand bis zum hörbaren Verrasten andrücken. – Masseleitung der Batterie anklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Zündung einschalten. – Ereignisspeicher mit → abfragen und löschen. |
|
_212.webp)
Steckverbindung am Airbag ersetzen
Steckverbindung am Airbag ersetzen
Ausbauen
Airbag-Einheit mit Zünder für Airbag Fahrerseite - N95 - wird nachfolgend Airbag-Einheit mit Zünder genannt.
– Airbag-Einheit mit Zünder ausbauen → Rep.-Gr. 69 ; Airbag-Einheit mit Zünder aus- und einbauen .
|
|

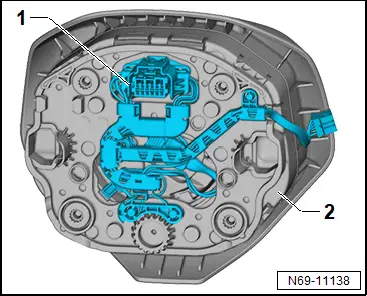

VORSICHT – Steckverbindung am Airbag -1- aus den Haltern am Airbag -2- aushängen.

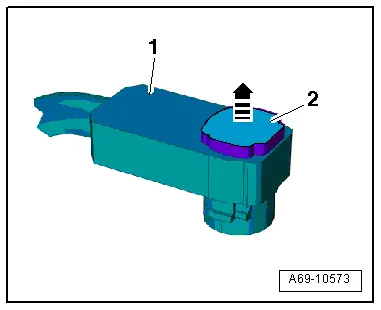

– Steckersicherung -2- in -Pfeilrichtung- entriegeln.
– Elektrische Steckverbindung -1- trennen.
_161.webp)
– Steckverbindung am Airbag abnehmen.
| Einbauen
|
|

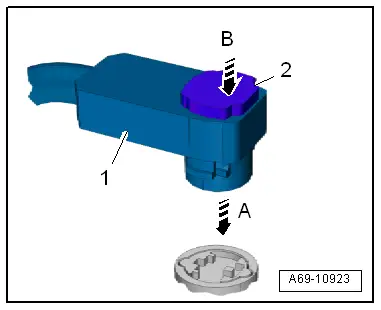

– Elektrische Steckverbindung -1- auf Airbag-Einheit mit Zünder in -Pfeilrichtung A- aufstecken.
– Steckersicherung -2- in -Pfeilrichtung B- hineindrücken.
Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Elektrische Steckverbindungen bis zum hörbaren Einrasten aufstecken.
_136.webp)
Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung
