Volkswagen ID.3: Montageübersicht - Steuergerät für Airbag. Steuergerät für Airbag J234 aus- und einbauen, Linkslenker. Steuergerät für Airbag J234 aus- und einbauen, Rechtslenker

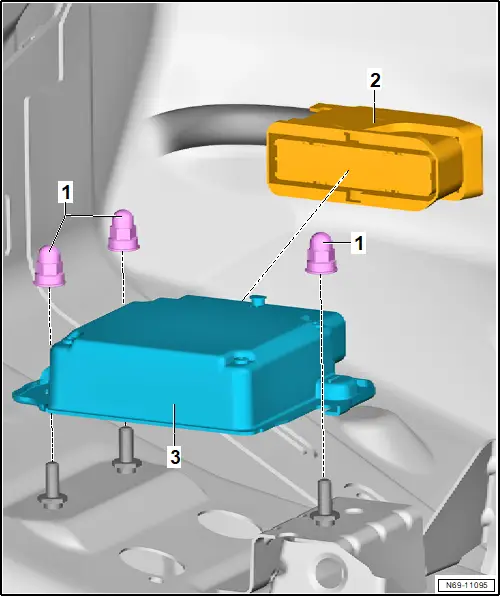

Montageübersicht - Steuergerät für Airbag 1 - Mutter ❏ 3 Stück ❏ 8 Nm 2 - Elektrische Steckverbindung 3 - Steuergerät für Airbag - J234 - ❏ Masseanschluss über Gehäuse mit Karosserie ❏ → Rep.-Gr. 69 ; Steuergerät für Airbag J234 aus- und einbauen
Steuergerät für Airbag J234 aus- und einbauen, Linkslenker Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Ratschen-Ringsteckeinsatz - VAS 262 015 - Steuergerät für Airbag - J234 - wird nachfolgend Steuergerät für Airbag genannt. Ausbauen – Masseleitung der Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen . Fahrzeuge mit Abdeckung Tunnelstütze –
Abdeckung Tunnelstütze ausbauen → Karosserie-Montagearbeiten Innen;

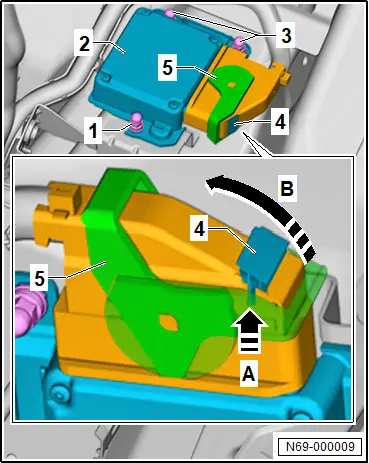

Rep.-Gr. 70 ; Schalttafel; Abdeckung Tunnelstütze aus- und einbauen . Fortsetzung für alle Fahrzeuge – Bodenbelag im Bereich des Steuergeräts für Airbag umklappen. Pyrotechnische Bauteile können ungewollt auslösen. Verletzungsgefahr. – Elektrostatisch entladen: Schließbügel für Tür kurz anfassen. – Sicherheitsverriegelung -4- in -Pfeilrichtung A- entriegeln und Bügel -5- in -Pfeilrichtung B- öffnen. – Elektrische Steckverbindung trennen. – Muttern -3- abschrauben. – Mutter -1- mit Ratschen-Ringsteckeinsatz - VAS 262 015 - lösen. Beschädigungsgefahr des Steuergeräts für Airbag. Bei eindringender Feuchtigkeit korrodieren elektrische Steckverbindungen. –
Elektrische Steckverbindungen des Steuergeräts nach dem Trennen zum
Schutz vor eindringender Feuchtigkeit abdecken oder verschließen. – Steuergerät für Airbag -2- von Gewindebolzen abnehmen und zur Beifahrerseite herausnehmen. Montageübersicht - Steuergerät für Airbag
Steuergerät für Airbag J234 aus- und einbauen, Linkslenker
VORSICHT
HINWEIS
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
| – Masseleitung der Batterie anklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Zündung einschalten. – Ereignisspeicher mit → abfragen und löschen. |
|
Wurde das Steuergerät für Airbag - J234 - ersetzt:
– Funktion „Inbetriebnahme abschließen“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
Fortsetzung
Anzugsdrehmomente
♦ → Rep.-Gr. 69 ; Montageübersicht - Steuergerät für Airbag
Steuergerät für Airbag J234 aus- und einbauen, Rechtslenker
Steuergerät für Airbag J234 aus- und einbauen, Rechtslenker
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Ratschen-Ringsteckeinsatz - VAS 262 015 -
Steuergerät für Airbag - J234 - wird nachfolgend Steuergerät für Airbag genannt.
Ausbauen
– Vordersitze ausbauen → Rep.-Gr. 72 ; Vordersitz aus- und einbauen .
– Einstiegsleisten vorn ausbauen → Rep.-Gr. 70 ; Einstiegsleiste vorn aus- und einbauen .
– A-Säulen-Verkleidungen unten → Rep.-Gr. 70 ; A-Säulen-Verkleidung unten aus- und einbauen .
– Abdeckung Tunnelstütze ausbauen → Rep.-Gr. 70 ; Abdeckung Tunnelstütze aus- und einbauen .
– Masseleitung der Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Bodenbelag zwischen vorderen und hinteren Anschraubpunkten der Vordersitze etwas anheben.
– Bodenbelag so weit nach hinten ziehen, bis Steuergerät für Airbag zugänglich ist.
|
|
VORSICHT | – Sicherheitsverriegelung -4- in -Pfeilrichtung A- entriegeln und Bügel -5- in -Pfeilrichtung B- öffnen. – Elektrische Steckverbindung trennen. – Muttern -3- abschrauben. – Mutter -1- mit Ratschen-Ringsteckeinsatz - VAS 262 015 - lösen.
– Steuergerät für Airbag -2- von Gewindebolzen abnehmen und zur Beifahrerseite herausnehmen. |
|
HINWEIS
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
| – Elektrische Steckverbindung bis zum hörbaren Einrasten aufstecken. – Masseleitung der Batterie anklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Zündung einschalten. – Ereignisspeicher mit → abfragen und löschen. |
|
Wurde das Steuergerät für Airbag - J234 - ersetzt:
– Funktion „Inbetriebnahme abschließen“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
Fortsetzung
Anzugsdrehmomente
♦ → Rep.-Gr. 69 ; Montageübersicht - Steuergerät für Airbag
