Volkswagen ID.3: Montageübersicht - Glasdeckel. Montageübersicht - Sonnenschutzrollo. Rahmen mit Sonnenschutzrollo aus- und einbauen

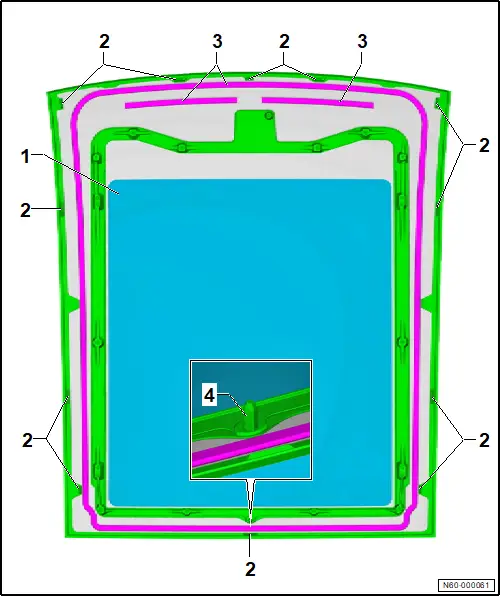

Montageübersicht - Glasdeckel

Montageübersicht - Glasdeckel

1 - Glasdeckel

❏ → Rep.-Gr. 60 ; Glasdeckel aus- und einbauen

2 - Abstandshalter

❏ Bestandteil Glasdeckel

❏ 12 Stück

3 - Klebefläche

❏ auf Glasdeckel gekennzeichnet

4 - Zentrierstift

❏ Bestandteil Glasdeckel

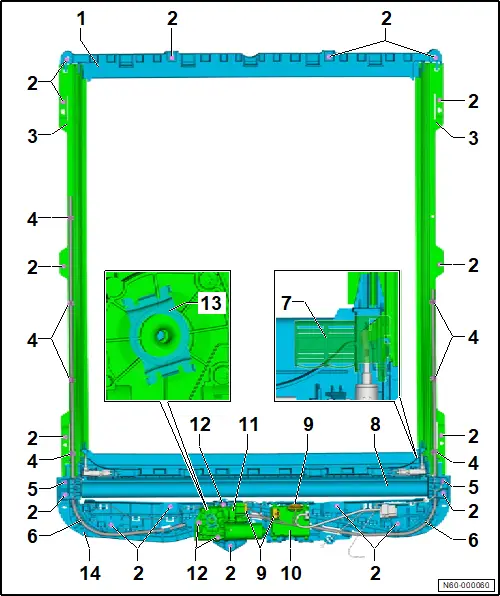

Montageübersicht - Sonnenschutzrollo

Montageübersicht - Sonnenschutzrollo

1 - Rahmenteil hinten

❏ → Rep.-Gr. 60 ; Rahmen mit Sonnenschutzrollo zerlegen und zusammenbauen

2 - Schraube

❏ 15 Stück

❏ nach Demontage ersetzen

❏ 5,5 Nm

3 - Rahmenteil seitlich

❏ links und rechts

❏ → Rep.-Gr. 60 ; Rahmen mit Sonnenschutzrollo zerlegen und zusammenbauen

4 - Clip

❏ für Seilzug für Sonnenschutzrollo

❏ 7 Stück

5 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 5,5 Nm

6 - Seilzug für Sonnenschutzrollo

❏ → Rep.-Gr. 60 ; Seilzüge für Schiebedachrollo aus- und einbauen

7 - Gleitstück

❏ links und rechts

8 - Sonnenschutzrollo

❏ → Rep.-Gr. 60 ; Sonnenschutzrollo aus- und einbauen

9 - Elektrische Steckverbindung

10 - Steuergerät für Dachsystem - J1355 -

❏ → Rep.-Gr. 60 ; Steuergerät für Dachsystem J1355 aus- und einbauen

❏ → Rep.-Gr. 60 ; Steuergerät für Dachsystem J1355 anlernen

11 - Antriebseinheit für Sonnenschutzrollo - VX455 -

❏ mit Hallgeber 1 für Motor des Sonnenschutzrollos - G1193 -

❏ mit Hallgeber 2 für Motor des Sonnenschutzrollos - G1194 -

❏ mit Motor für Sonnenschutzrollo - V758 -

❏ → Rep.-Gr. 60 ; Antriebseinheit für Sonnenschutzrollo VX455 aus- und einbauen

12 - Schraube

❏ 3 Stück

❏ 4 Nm

13 - Federblech

❏ zusammen mit Antriebseinheit für Sonnenschutzrollo - VX455 - ersetzen

14 - Rahmenteil vorn

❏ → Rep.-Gr. 60 ; Rahmen mit Sonnenschutzrollo zerlegen und zusammenbauen

Rahmen mit Sonnenschutzrollo aus- und einbauen

Rahmen mit Sonnenschutzrollo aus- und einbauen

Ausbauen

– Formhimmel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Dachverkleidungen; Formhimmel aus- und einbauen .

– Elektrische Steckverbindung trennen.

Bedingung

● Für den folgenden Arbeitsablauf ist eine 2. Person notwendig.

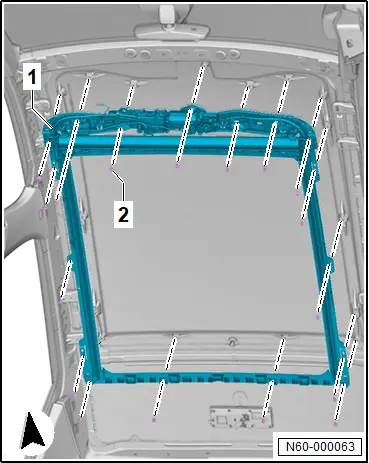

– Schrauben -2- abschrauben und Rahmen mit Sonnenschutzrollo -1- aus Fahrzeug herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Seitliche Rahmenteile müssen parallel zueinander ausgerichtet werden.

Anzugsdrehmomente

♦ → Rep.-Gr. 60 ; Montageübersicht - Sonnenschutzrollo
