Volkswagen ID.3: Rahmen mit Sonnenschutzrollo zerlegen und zusammenbauen. Seilzüge für Sonnenschutzrollo aus- und einbauen. Sonnenschutzrollo aus- und einbauen

Rahmen mit Sonnenschutzrollo zerlegen und zusammenbauen

Rahmen mit Sonnenschutzrollo zerlegen und zusammenbauen

Zerlegen

Rahmenteil vorn ausbauen

– Rahmen mit Sonnenschutzrollo ausbauen → Rep.-Gr. 60 ; Rahmen mit Sonnenschutzrollo aus- und einbauen .

– Motor für Schiebedachrollo V260 ausbauen → Rep.-Gr. 60 ; Motor für Schiebedachrollo V260 aus- und einbauen .

– Seilzüge Schiebedachrollo entriegeln → Rep.-Gr. 60 ; Sonnenschutzrollo aus- und einbauen .

– Seilzüge -3- aus Clips -2- herausziehen.

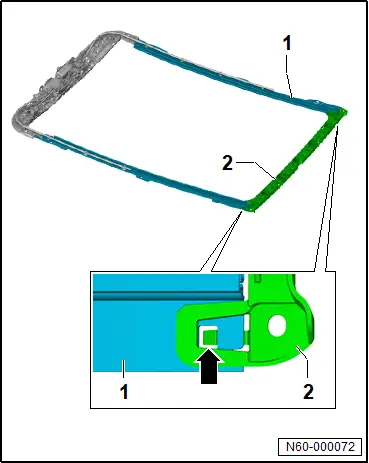

– Rasthaken -Pfeile- entriegeln und Rahmenteil vorn -1- von seitlichen Rahmenteilen -4- abnehmen.

Rahmenteil hinten ausbauen

– Rahmen mit Sonnenschutzrollo im hinteren Bereich lösen → Rep.-Gr. 60 ; Rahmen mit Sonnenschutzrollo aus- und einbauen .

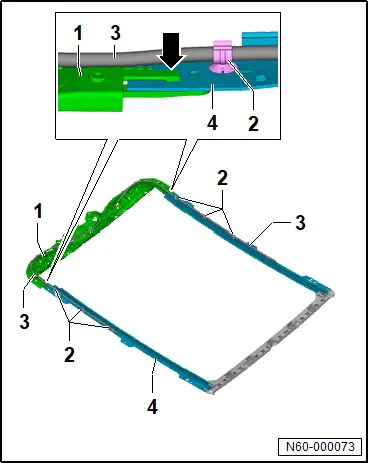

– Rasthaken -Pfeile- entriegeln und Rahmenteil hinten -2- von seitlichen Rahmenteilen -1- abnehmen.

Zusammenbauen

Der Zusammenbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Seitliche Rahmenteile müssen parallel zueinander ausgerichtet werden.

Anzugsdrehmomente

♦ → Rep.-Gr. 60 ; Montageübersicht - Sonnenschutzrollo

Seilzüge für Sonnenschutzrollo aus- und einbauen

Seilzüge für Sonnenschutzrollo aus- und einbauen

Ausbauen

– Für Einbau, Lage der Seilzüge vor Ausbau markieren.

– Sonnenschutzrollo ausbauen → Rep.-Gr. 60 ; Sonnenschutzrollo aus- und einbauen .

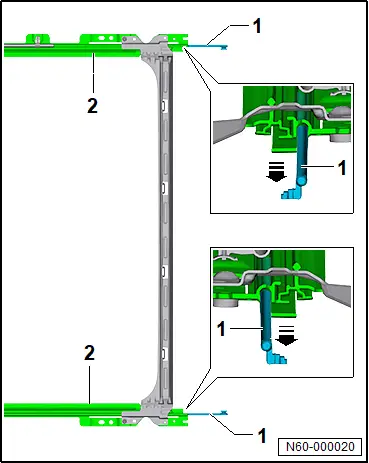

– Seilzüge -1- in -Pfeilrichtung- aus seitlichen Rahmenteilen -2- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Sonnenschutzrollo aus- und einbauen

Sonnenschutzrollo aus- und einbauen

Ausbauen

– Sonnenschutzrollo komplett öffnen.

Das Sonnenschutzrollo kann bei einem Ausfall der Elektrik mithilfe der stromlosen Betätigung geöffnet werden → Rep.-Gr. 60 ; Stromlose Betätigung .

– Formhimmel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Dachverkleidungen; Formhimmel aus- und einbauen .

– Antriebseinheit für Sonnenschutzrollo - VX455 - ausbauen → Rep.-Gr. 60 ; Antriebseinheit für Sonnenschutzrollo VX455 aus- und einbauen .

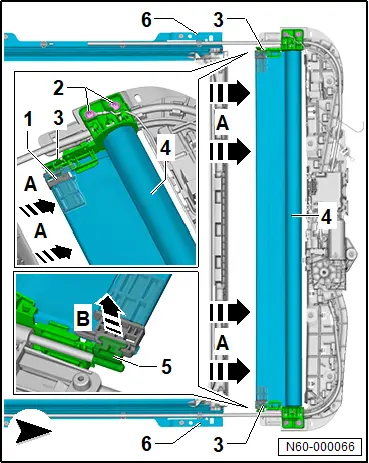

– Spriegel -1- des Sonnenschutzrollos -4- links und rechts gleichmäßig von Hand in -Pfeilrichtung A- in vorderste Position schieben.

– Schrauben -2- links und rechts herausdrehen.

– Rasthaken an Halterungen -3- lösen.

– Sonnenschutzrollo -4- mit Halterungen in -Pfeilrichtung A- aus seitlichen Rahmenteilen -6- herausziehen, bis Verbindungen vom Sonnenschutzrollo -4- zu Seilzügen -5- sichtbar ist.

– Seilzüge -5- in -Pfeilrichtung B- von Gleitstücken am Spriegel -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– → Rep.-Gr. 60 ; Steuergerät für Dachsystem J1355 anlernen .

Anzugsdrehmomente

♦ → Rep.-Gr. 60 ; Montageübersicht - Sonnenschutzrollo
