Volkswagen ID.3: Montageübersicht - Hochvoltheizung (PTC). Heizelement (PTC) 3 Z132 aus- und einbauen. Einbauorteübersicht - Bedienungs- und Anzeigeeinheit

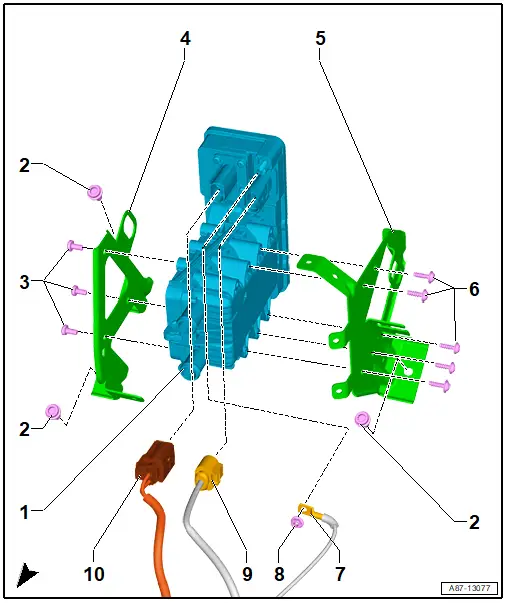

Montageübersicht - Hochvoltheizung (PTC) 1 - Heizelement (PTC) 3 -Z132- ❏ → Rep.-Gr.87; Heizelement (PTC) 3 Z132 aus- und einbauen 2 - Schraube ❏ 3 Stück ❏ 20 Nm 3 - Schraube ❏ 3 Stück ❏ 10 Nm 4 - Halter 5 - Halter 6 - Schraube ❏ 5 Stück ❏ 10 Nm 7 - Potenzialausgleichsleitung
❏ → Elektrischer Fahrmotor 0EH, 0EJ; Rep.-Gr.93;
Potenzialausgleichsleitungen; Einbauorteübersicht -
Potenzialausgleichsleitungen 8 - Mutter ❏ 8 Nm 9 - Elektrische Steckverbindung 10 - Elektrische Steckverbindung ❏ Hochvoltleitung
Heizelement (PTC) 3 Z132 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Schlauchklemmen bis 25 mm -3094- Ausbauen Lebensgefahr durch hohe Spannung. Tod oder schwere Körperverletzungen durch Stromschlag oder Lichtbogen möglich. – Hochvoltsystem durch einen Hochvolttechniker - HVT bzw. einen Hochvoltexperten - HVE spannungsfrei schalten lassen. – → Rep.-Gr.93; Spannungsfreiheit des Hochvoltsystems herstellen. Montageübersicht - Hochvoltheizung (PTC)
Heizelement (PTC) 3 Z132 aus- und einbauen
GEFAHR
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.
– Kühlmittelschläuche -2- mit Schlauchklemmen bis 25 mm -3094- abklemmen.

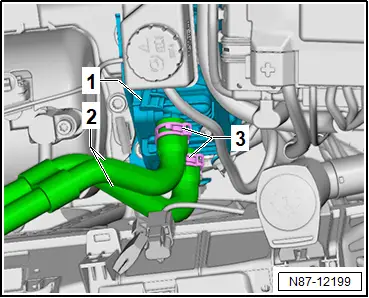

– Schellen -3- trennen und Kühlmittelschläuche -2- abziehen.
– Mutter -3- abschrauben.
– Potenzialausgleichsleitung -2- abnehmen.
– Halter -5- ausclipsen.

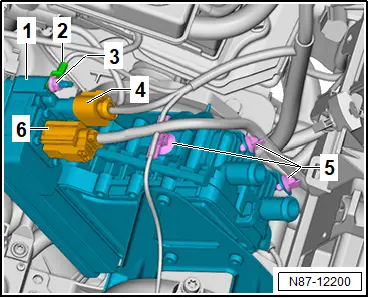

– Elektrische Steckverbindungen -4- und -6- trennen.
_408.webp)

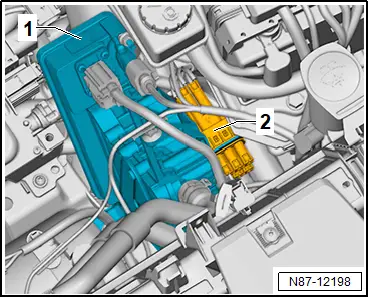

– Elektrische Steckverbindung -2- vom Halter -1- lösen.
_138.webp)

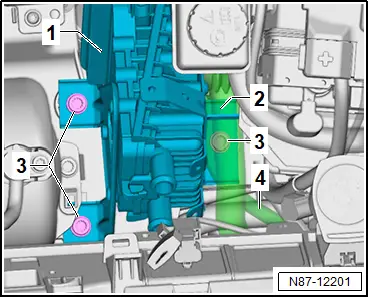

– Kühlmittelschläuche -2- und -4- zur Seite drücken und Schrauben -3- herausdrehen.
– Heizelement (PTC) 3 -Z132- -1- abnehmen.
_151.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Bedingung
● Kontaktflächen müssen sauber sein.
– Verschmutzer Anschraubpunkt der Potenzialausgleichsleitung reinigen → Elektrische Anlage; Rep.-Gr.97; Kontaktflächen reinigen.
– Potenzialausgleichsleitung -2- anschließen, Mutter -3- festziehen.
– Elektrische Steckverbindungen -4- und -6- aufstecken.
– → Rep.-Gr.19; Kühlsystem/Kühlmittel; Kühlsystem befüllen.
– → Rep.-Gr.93; Wiederinbetriebnahme des Hochvoltsystems. |
|
WARNUNGAnzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Hochvoltheizung (PTC)
Einbauorteübersicht - Bedienungs- und Anzeigeeinheit
Einbauorteübersicht - Bedienungs- und Anzeigeeinheit
Die Einbauorteübersicht - Bedienungs- und Anzeigeeinheit ist in der Einbauorteübersicht - Bauteile innerhalb des Fahrzeuginnenraums vorn integriert → Rep.-Gr.87; Einbauorteübersicht - Bauteile innerhalb des Fahrzeuginnenraums vorn.
