Volkswagen ID.3: Montageübersicht - Kühlmittelventile. Montageübersicht - Kühlmitteltemperaturgeber. Kühlmittelpumpe für Hochvoltbatterie V590 aus- und einbauen, Heckantrieb

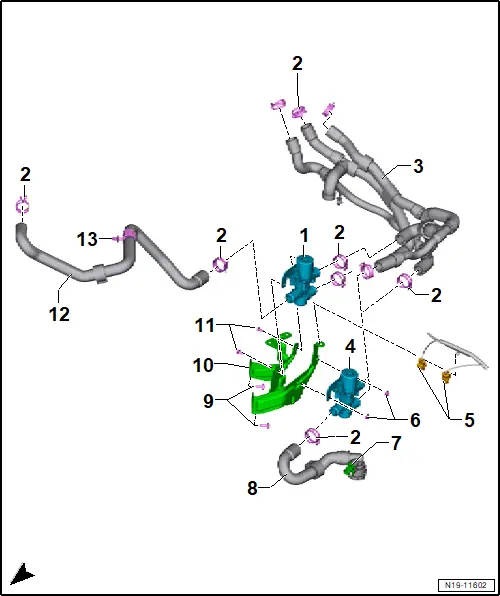

Montageübersicht - Kühlmittelventile

Montageübersicht - Kühlmittelventile

1 - Mischventil 2 für Batterievorwärmung der Hochvoltbatterie - V696 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 19 ; Mischventil 2 für Batterievorwärmung der Hochvoltbatterie V696 aus- und einbauen

2 - Schelle

3 - Kühlmittelschlauch

4 - Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 -

❏ → Rep.-Gr. 19 ; Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen

5 - Elektrische Steckverbindung

6 - Mutter

❏ 2 Stück

❏ 8 Nm

7 - Kühlmitteltemperaturgeber 1 für Hochvoltbatterie - G898 -

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 1 für Hochvoltbatterie G898 aus- und einbauen

8 - Kühlmittelschlauch

9 - Schraube

❏ 2 Stück

❏ 8 Nm

10 - Halter

11 - Schraube

❏ 2 Stück

❏ 8 Nm

12 - Kühlmittelschlauch

13 - Clip

Montageübersicht - Kühlmitteltemperaturgeber

Montageübersicht - Kühlmitteltemperaturgeber

Montageübersicht - geschraubte Kühlmitteltemperaturgeber → Anker

Montageübersicht - gesteckte Kühlmitteltemperaturgeber → Anker

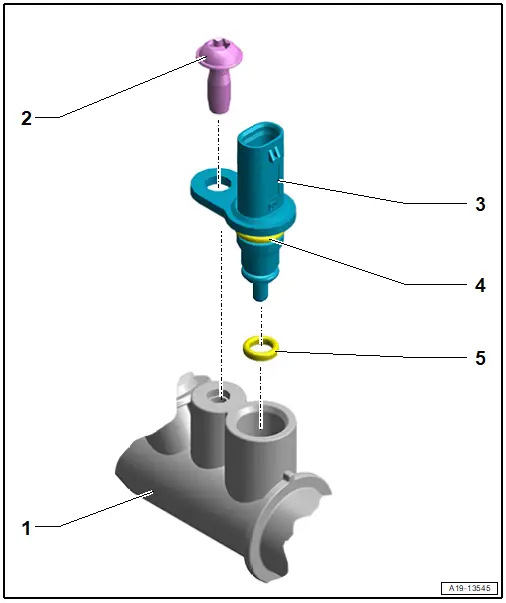

Montageübersicht - geschraubte Kühlmitteltemperaturgeber

1 - Anschlussstutzen

2 - Schraube

❏ 8 Nm

3 - Kühlmitteltemperaturgeber

❏ Kühlmitteltemperaturgeber 1 für Hochvoltbatterie - G898 - im Vorlauf

❏ Kühlmitteltemperaturgeber 2 für Hochvoltbatterie - G899 - im Rücklauf

❏ baustandsabhängig geschraubt oder gesteckt Temperaturfühler - G18 -

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 1 für Hochvoltbatterie G898 aus- und einbauen

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 2 für Hochvoltbatterie G899 aus- und einbauen

❏ → Rep.-Gr. 19 ; Temperaturfühler G18 aus- und einbauen

4 - Stützring

5 - O-Ring

❏ nach Demontage ersetzen

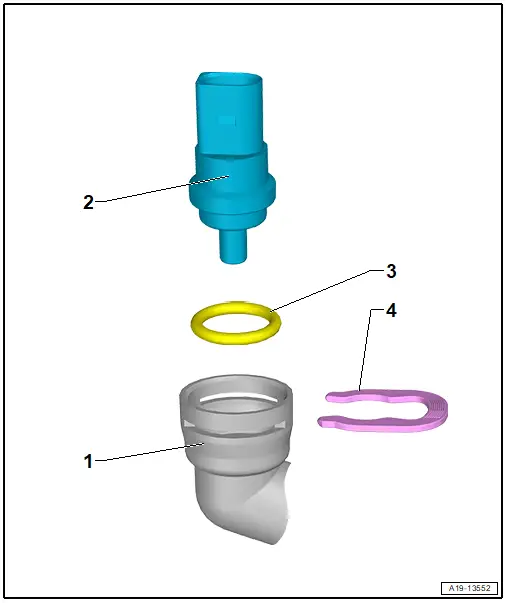

Montageübersicht - gesteckte Kühlmitteltemperaturgeber

1 - Anschlussstutzen

2 - Temperaturfühler - G18 -

❏ baustandsabhängig geschraubt oder gesteckt

❏ → Rep.-Gr. 19 ; Temperaturfühler G18 aus- und einbauen

3 - O-Ring

❏ nach Demontage ersetzen

4 - Halteklammer

Kühlmittelpumpe für Hochvoltbatterie V590 aus- und einbauen, Heckantrieb

Kühlmittelpumpe für Hochvoltbatterie V590 aus- und einbauen, Heckantrieb

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Schlauchklemmen bis 25mm - 3094 -

Kühlmittelpumpe für Hochvoltbatterie - V590 - wird nachfolgend Kühlmittelpumpe genannt.

Ausbauen

– Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und einbauen .

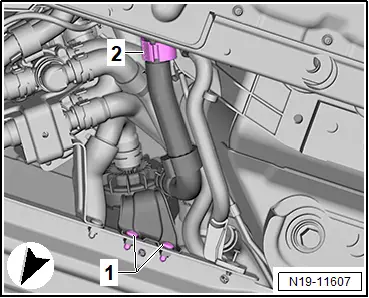

– Schrauben -1- herausdrehen.

– Clip -2- öffnen.

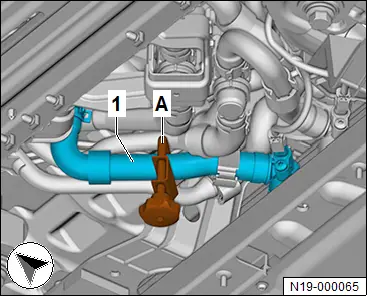

– Kühlmittelschläuche vor und hinter der Kühlmittelpumpe mit Schlauchklemmen bis 25mm - 3094 - -A- abklemmen.

– Kühlmittelpumpe in -Pfeilrichtung- ziehen und elektrische Steckverbindung -1- trennen.

– Schelle -2- und -3- öffnen und Kühlmittelschläuche abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Kühlmittelschläuche aufstecken und Einbaumarkierungen ausrichten.

Bedingung

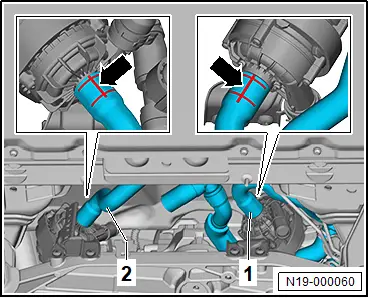

● Einbaumarkierungen -Pfeile- auf Kühlmittelschläuchen -1- und -2- müssen senkrecht nach oben zeigen.

– → Rep.-Gr. 19 ; Kühlsystem befüllen .

Anzugsdrehmomente

♦ → Rep.-Gr. 19 ; Montageübersicht - Elektrische Kühlmittelpumpe
