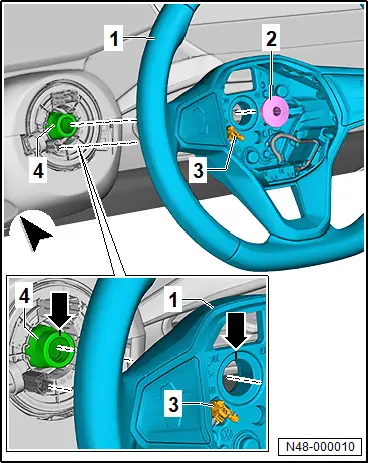

Montageübersicht - Lenkrad

1 - Lenkrad

❏ → Rep.-Gr. 48 ; Lenkrad aus- und einbauen

2 - Schraube

❏ nach Demontage ersetzen

❏ 30 Nm +90°

3 - Elektrische Steckverbindung

4 - Lenksäule

❏ → Rep.-Gr. 48 ; Montageübersicht - Lenksäule

❏ → Rep.-Gr. 48 ; Lenksäule aus- und einbauen

Lenkrad aus- und einbauen

Ausbauen

Fahrzeuge mit Multifunktionslenkrad:

Wird das Lenkrad mit Multifunktionstasten ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:

– Funktion „Multifunktionstasten ersetzen“ mit → durchführen → Kommunikation; Rep.-Gr. 00 ; Elektrische Bauteile; Diagnoseeinstiege .

Fortsetzung für alle Fahrzeuge

– Lenksäule in mittlere Höhenposition stellen.

– Airbag-Einheit mit Zünder ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 69 ; Airbag Fahrerseite; Airbag-Einheit mit Zünder für Airbag Fahrerseite N95 aus- und einbauen .

– Räder in Geradeausstellung bringen. Aus- und Einbau des Lenkrads muss in Mittelstellung erfolgen.

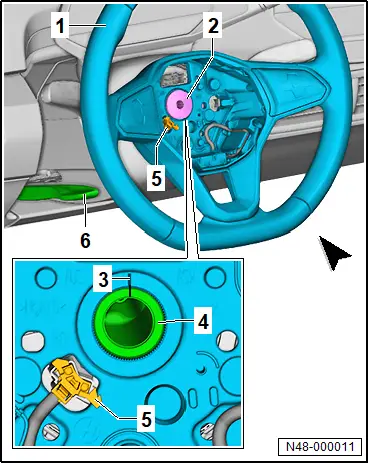

– Elektrische Steckverbindung -5- trennen.

– Sicherstellen, dass Hebel -6- für Lenksäulenverstellung verriegelt ist.

– Schraube -2- herausdrehen.

– Lenkrad -1- von Lenksäule -4- abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Sicherstellen, dass Markierungen -3- auf Lenksäule und Lenkrad zueinander stehen.

– Sicherstellen, dass Hebel -6- für Lenksäulenverstellung verriegelt ist.

Fahrzeuge mit Multifunktionslenkrad:

Wurde das Lenkrad mit Multifunktionstasten ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts abzuschließen:

– Funktion „Multifunktionstasten ersetzen“ mit → abschließen → Kommunikation; Rep.-Gr. 00 ; Elektrische Bauteile; Diagnoseeinstiege .

Fortsetzung für alle Fahrzeuge

– Probefahrt durchführen.

Bedingung

● Wenn das Lenkrad schief steht, muss das Lenkrad wieder ausgebaut und auf der Verzahnung der Lenksäule umgesetzt werden.

Anzugsdrehmomente

♦ → Rep.-Gr. 48 ; Montageübersicht - Lenkrad

Lenksäule aus- und einbauen

Ausbauen

Steuergerät für elektronische Lenksäulenverriegelung - J764 - wird nachfolgend Steuergerät für elektronische Lenksäulenverriegelung genannt.

HINWEIS

Beschädigung vom Steuergerät für elektronische Lenksäulenverriegelung durch falsche Vorgehensweise möglich. Vor dem Ausbau der Lenksäule muss folgende Bedingung erfüllt werden:

– Elektrostatisch entladen, Schließbügel für Tür kurz anfassen.

– Räder in Geradeausstellung bringen.

– Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen

– Hebel seitlich der Lenksäule nach unten ziehen.

– Lenksäule so weit wie möglich nach unten schwenken und herausziehen.

– Hebel seitlich der Lenksäule wieder nach oben drücken.

– Steuergerät für Lenksäulenelektronik - J527 - ausbauen → Elektrische Anlage; Rep.-Gr. 94 ; Schaltermodul Lenksäule; Steuergerät für Lenksäulenelektronik J527 aus- und einbauen .

– Fußraumausströmer Fahrerseite ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Fußraumausströmer Fahrerseite aus- und einbauen .

– Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Schalttafel; Montageübersicht - Schalttafel .

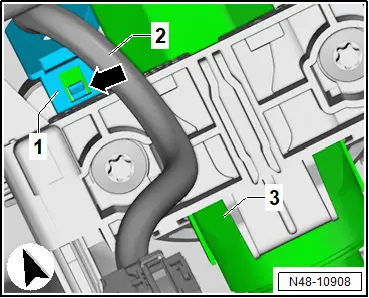

– Kabelführung -1- für elektrische Leitung -2- an Lenksäule -3- entriegeln und abziehen.

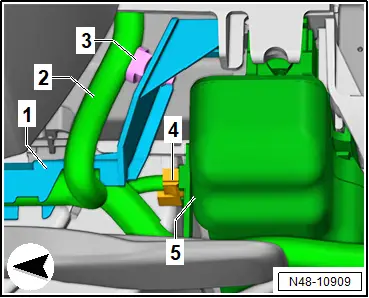

– Kabelhalter -3- für elektrische Leitung -2- abclipsen.

– Elektrische Steckverbindung -4- am Steuergerät für elektronische Lenksäulenverriegelung - J764 - -5- trennen.

– Kabelführung -2- in -Pfeilrichtung- vom Halter -3- von Lenksäule -1- abziehen.

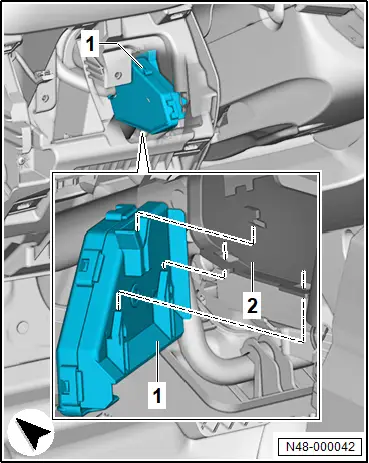

– Kabelhalter -1- abbauen.

– Dazu Kabelhalter -1- entriegeln -Pfeile- und nach unten abnehmen.

– Schraube -1- vom Kreuzgelenk -2- herausdrehen.

– Lenkzwischenwelle -3- vom Kreuzgelenk -2- in -Pfeilrichtung- abziehen.

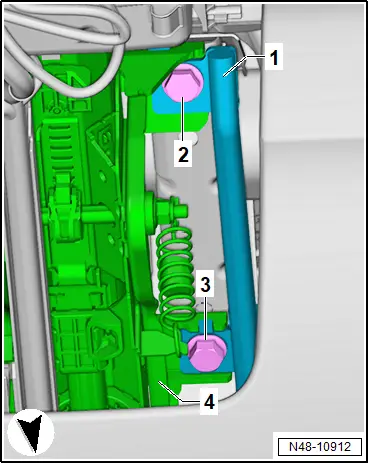

– Schrauben -2- und -3- herausdrehen.

– Crashstrebe -1- von Lenksäule -4- abnehmen.

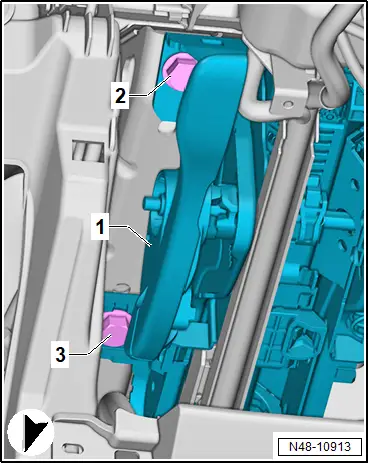

– Schrauben -2- und -3- herausdrehen.

– Lenksäule -1- in Richtung Vordersitz aus Führungen am Querträger für Schalttafel -2- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Erforderliche Funktion Steuergerät für Lenksäulenelektronik - J527 - ersetzen/aus- und einbauen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

– Grundeinstellung Lenkwinkelgeber - G85 - mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Anzugsdrehmomente

♦ → Rep.-Gr. 48 ; Montageübersicht - Lenksäule
