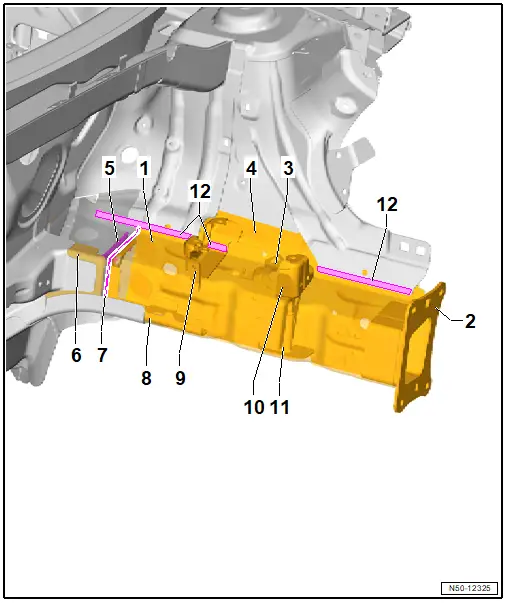

Montageübersicht - Längsträger vorn links (Teilstück-zweiter Trennschnitt)

Montageübersicht - Längsträger vorn links (Teilstück-zweiter Trennschnitt)

1 - Längsträger vorn

❏ → Rep.-Gr.50; Längsträger vorn links ersetzen (Teilstück-zweiter Trennschnitt)

2 - Abschlussblech für Längsträger vorn

3 - Halter für Bremsschlauch

4 - Deckblech für Längsträger vorn

5 - Schaumformteil

❏ → Rep.-Gr.00; Schaumformteile

6 - Schottblech

7 - Trennschnitt

8 - Schottblech für Längsträger vorn

9 - Batterieträger hinten

10 - Batterieträger vorn

11 - Haltebock für Aggregateträger

12 - geklebte Bereiche

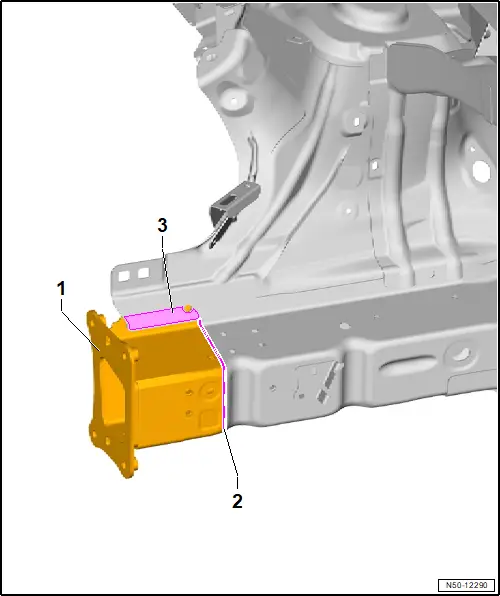

Montageübersicht - Längsträger vorn rechts (Teilstück)

Montageübersicht - Längsträger vorn rechts (Teilstück)

1 - Längsträger vorn

❏ → Rep.-Gr.50; Längsträger vorn rechts ersetzen (Teilstück)

2 - Trennschnitt

3 - geklebter Bereich

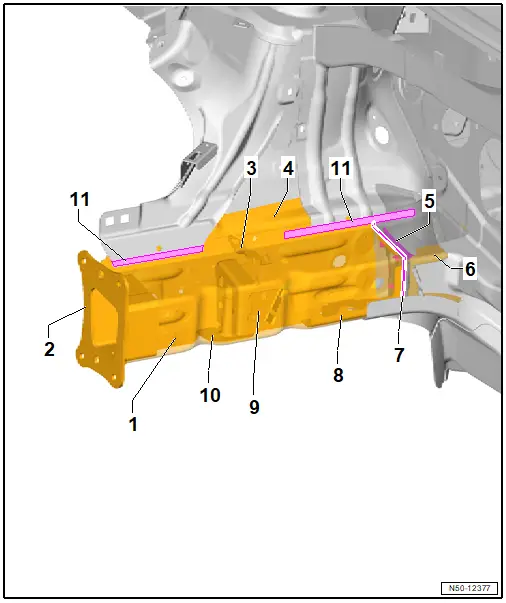

Montageübersicht - Längsträger vorn rechts (Teilstück-zweiter Trennschnitt)

Montageübersicht - Längsträger vorn rechts (Teilstück-zweiter Trennschnitt)

1 - Längsträger vorn

❏ → Rep.-Gr.50; Längsträger vorn rechts ersetzen (Teilstück-zweiter Trennschnitt)

2 - Abschlussblech Längsträger vorn

3 - Halter für Bremsschlauch

4 - Deckblech für Längsträger vorn

5 - Schaumformteil

❏ → Rep.-Gr.00; Schaumformteile

6 - Schottblech

7 - Trennschnitt

8 - Schottblech für Längsträger vorn

9 - Halter für Rohrpaket

10 - Haltebock für Aggregateträger

11 - geklebte Bereiche
