Volkswagen ID.3: Montageübersicht - Medienkanal. Hochvoltleitungssatz für Steuergerät für Elektroantrieb aus- und einbauen. Hochvoltleitungssatz für Hochvoltheizung aus- und einbauen

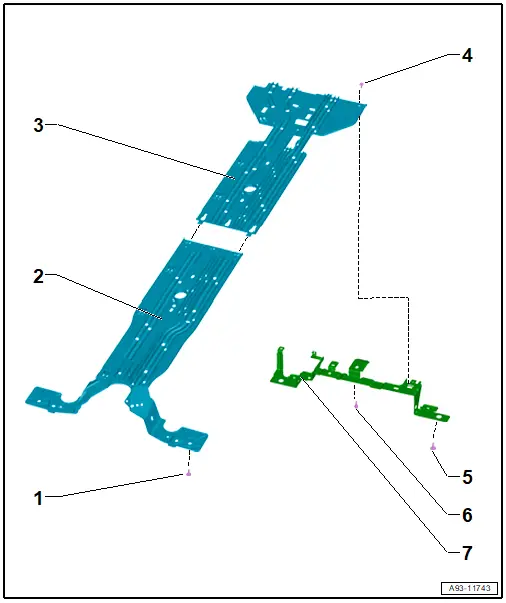

Montageübersicht - Medienkanal 1 - Schraube ❏ 2 Stück ❏ 50 Nm + 90° 2 - Medienkanal ❏ Vorderteil 3 - Medienkanal ❏ Hinterteil 4 - Schraube ❏ 2 Stück ❏ 8 Nm 5 - Schraube ❏ 2 Stück ❏ 20 Nm 6 - Schraube ❏ 20 Nm 7 - Halter ❏ für Medienkanal

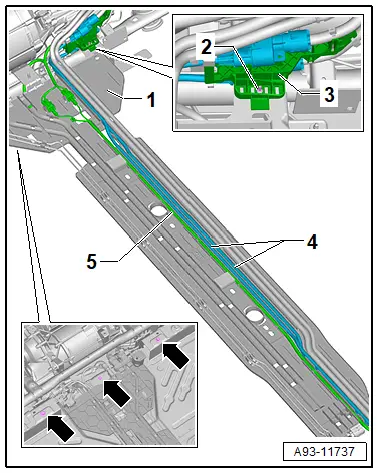

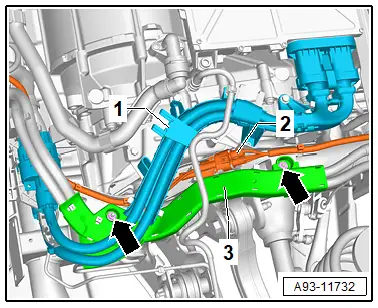

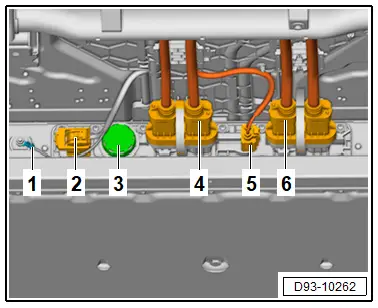

Hochvoltleitungssatz für Steuergerät für Elektroantrieb aus- und einbauen Ausbauen Lebensgefahr durch hohe Spannung. Tod oder schwere Körperverletzungen durch Stromschlag oder Lichtbogen möglich. – Hochvoltsystem durch einen Hochvolttechniker - HVT bzw. einen Hochvoltexperten - HVE spannungsfrei schalten lassen. – → Rep.-Gr. 93 ; Spannungsfreiheit des Hochvoltsystems herstellen . – Traktionsnetzanschluss -4- trennen → Rep.-Gr. 93 ; Hochvoltsteckverbindungen trennen . – Spreizniet -2- öffnen und Halter für Hochvoltleitung -3- lösen. – Fahrmotor hinten ausbauen → Rep.-Gr. 10 ; Motor hinten ausbauen . – Hinterachse absenken → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 42 ; Hinterachse; Hinterachse absenken . – Hochvoltleitung vom Fahrmotor -1- freilegen und nach vorn durchfädeln. – Hochvoltleitung -1- abnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Lebensgefahr durch hohe Spannung. Tod oder schwere Körperverletzungen durch Stromschlag oder Lichtbogen möglich. – Hochvoltsystem durch einen Hochvolttechniker - HVT bzw. einen Hochvoltexperten - HVE in Betrieb nehmen lassen. – → Rep.-Gr. 93 ; Wiederinbetriebnahme des Hochvoltsystems . Montageübersicht - Medienkanal
Hochvoltleitungssatz für Steuergerät für Elektroantrieb aus- und einbauen
GEFAHR
_081.webp)
_032.webp)
WARNUNG
Anzugsdrehmomente
♦ → Kapitel „ Montageübersicht - Medienkanal “
♦ → Rep.-Gr. 19 ; Montageübersicht - elektrische Kühlmittelpumpe
Hochvoltleitungssatz für Hochvoltheizung aus- und einbauen
| Hochvoltleitungssatz für Hochvoltheizung aus- und einbauen Ausbauen
– → Rep.-Gr. 93 ; Spannungsfreiheit des Hochvoltsystems herstellen . – Stirnwand ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 50 ; Stirnwand; Stirnwand aus- und einbauen . – Luftansaugkasten des Heiz- und Klimageräts ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Heiz- und Klimagerät vorn; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen . |
|

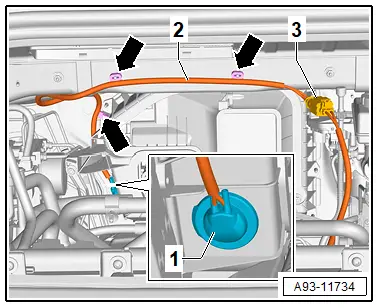

GEFAHR – Hochvoltsteckverbindungen -3- trennen → Rep.-Gr. 93 ; Hochvoltsteckverbindungen trennen .
– Kabelhalter -Pfeile- an der Stirnwand lösen.
– Hochvoltleitung -2- bis zur Leitungsdurchführung -1- freilegen.
– Fußraumausströmer vorn rechts ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Montageübersicht - Luftführung und Luftverteilung im Fahrgastraum .

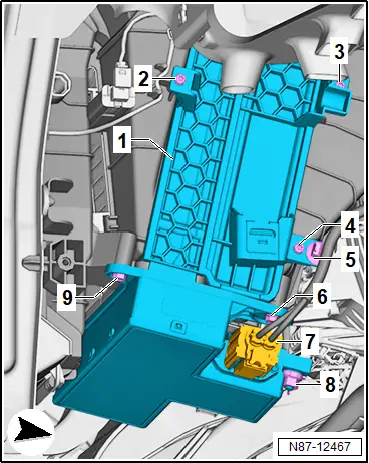

– Elektrische Steckverbindung -7- trennen und Halteclip -5- lösen.
– Hochvoltleitung bis zur Leitungsdurchführung freilegen.
_237.webp)

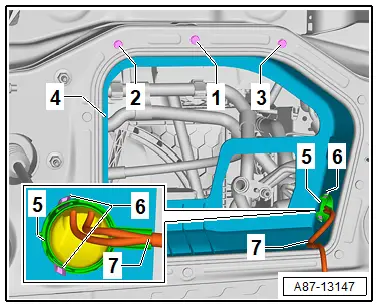

– Verrastungen -6- von Tülle -5- lösen.
– Hochvoltleitung -7- aus Luftführungshutze -4- ausführen.
– Schrauben -1- bis -3- herausdrehen.
_033.webp)
– Hochvoltleitung -2- nach oben herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– → Rep.-Gr. 93 ; Wiederinbetriebnahme des Hochvoltsystems . |
|
WARNUNG
Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung
