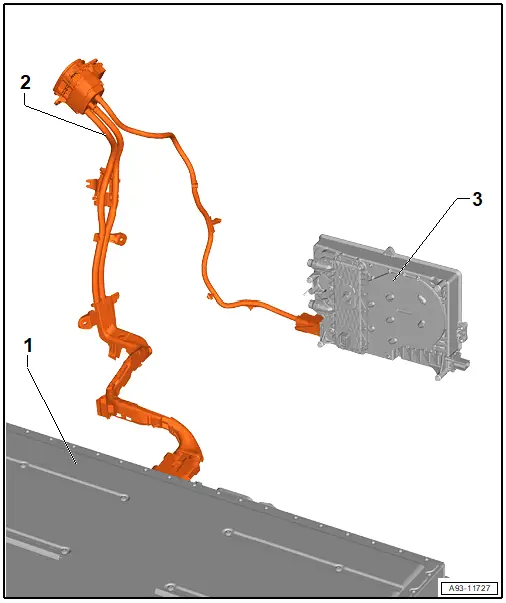

Einbauorteübersicht - Hochvoltleitungen, Ladegerät, Hochvoltbatterie, Ladesteckdose

Einbauorteübersicht - Hochvoltleitungen, Ladegerät, Hochvoltbatterie, Ladesteckdose

1 - Hochvoltbatterie 1 - AX2 -

❏ Ausstattungsabhängig

❏ → Hochvolt-Batterie; Rep.-Gr. 93 ; Hochvoltbatterie-Einheit; Montageübersicht - eingebaute Hochvoltbatterie

2 - Hochvoltleitungssatz mit Ladesteckdose 1 für Hochvoltbatterieladung - UX4 -

❏ zum Ladegerät 1 für Hochvoltbatterie - AX4 - / Hochvoltbatterie 1 - AX2 -

❏ → Rep.-Gr. 93 ; Ladesteckdose 1 für Hochvoltbatterieladung UX4 aus- und einbauen

3 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ → Elektrischer Fahrmotor 0EH, 0EJ; Rep.-Gr. 93 ; Ladegerät für Hochvoltbatterie; Ladegerät 1 für Hochvoltbatterie AX4 aus- und einbauen

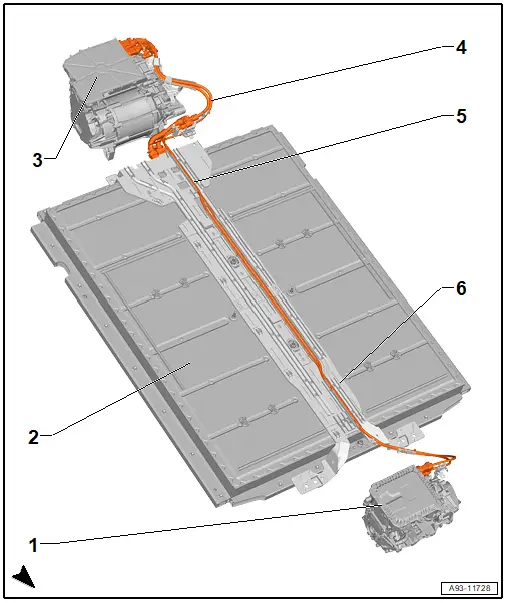

Einbauorteübersicht - Hochvoltleitungen, Steuergeräte für Elektroantrieb, Hochvoltbatterie

Einbauorteübersicht - Hochvoltleitungen, Steuergeräte für Elektroantrieb, Hochvoltbatterie

1 - Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

❏ Ausstattungsabhängig: Fahrzeuge mit Allradantrieb

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik 2 für Elektroantrieb JX4 aus- und einbauen

2 - Hochvoltbatterie 1 - AX2 -

❏ Ausstattungsabhängig

❏ → Hochvolt-Batterie; Rep.-Gr. 93 ; Hochvoltbatterie-Einheit; Montageübersicht - eingebaute Hochvoltbatterie

3 - Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb JX1 aus- und einbauen

4 - Hochvoltleitungssatz zur Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

❏ Ausstattungsabhängig

❏ → Rep.-Gr. 93 ; Hochvoltleitungssatz für Leistungs- und Steuerelektronik aus- und einbauen, Heckantrieb

5 - Hochvoltleitungssatz zur Leistungs- und Steuerelektronik für Elektroantrieb - JX1 - und Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

❏ Ausstattungsabhängig: Fahrzeuge mit Allradantrieb

❏ → Rep.-Gr. 93 ; Hochvoltleitungssatz für Leistungs- und Steuerelektronik aus- und einbauen, Allradantrieb

6 - Medienkanal

❏ → Kapitel „ Montageübersicht - Medienkanal “

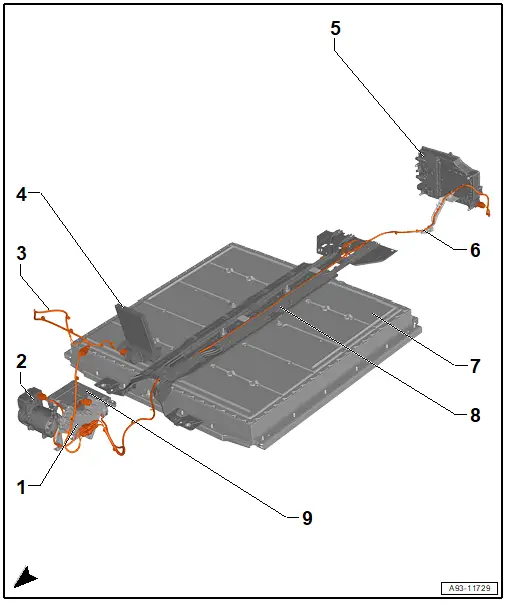

Einbauorteübersicht - Hochvoltleitungen, Spannungswandler, Hochvoltheizung, Klimakompressor, Heckantrieb

Einbauorteübersicht - Hochvoltleitungen, Spannungswandler, Hochvoltheizung, Klimakompressor, Heckantrieb

1 - Heizelement (PTC) 3 - Z132 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kühlmittelkreislauf; Heizelement 3 Z132 aus- und einbauen

2 - elektrischer Klimakompressor - V470 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Klimakompressor; Klimakompressor VX81 aus- und einbauen

3 - Hochvoltleitung zur Hochvoltheizung (PTC) - ZX17 -

❏ → Kapitel „ Hochvoltleitungssatz für Hochvoltheizung aus- und einbauen “

4 - Hochvoltheizung (PTC) - ZX17 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Heiz- und Klimagerät vorn; Hochvoltheizung (PTC) ZX17 aus- und einbauen

5 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ → Rep.-Gr. 93 ; Montageübersicht - Ladegerät für Hochvoltbatterie, Heckantrieb

6 - Hochvoltleitungssatz für Nebenaggregate

❏ → Kapitel „ Hochvoltleitungssatz für Spannungswandler, Hochvoltheizung, Klimakompressor aus- und einbauen “

7 - Hochvoltbatterie 1 - AX2 -

❏ Ausstattungsabhängig

❏ → Hochvolt-Batterie; Rep.-Gr. 93 ; Hochvoltbatterie-Einheit; Montageübersicht - eingebaute Hochvoltbatterie

8 - Medienkanal

❏ → Kapitel „ Montageübersicht - Medienkanal “

9 - Spannungswandler - A19 -

❏ → Rep.-Gr. 93 ; Montageübersicht Spannungswandler
