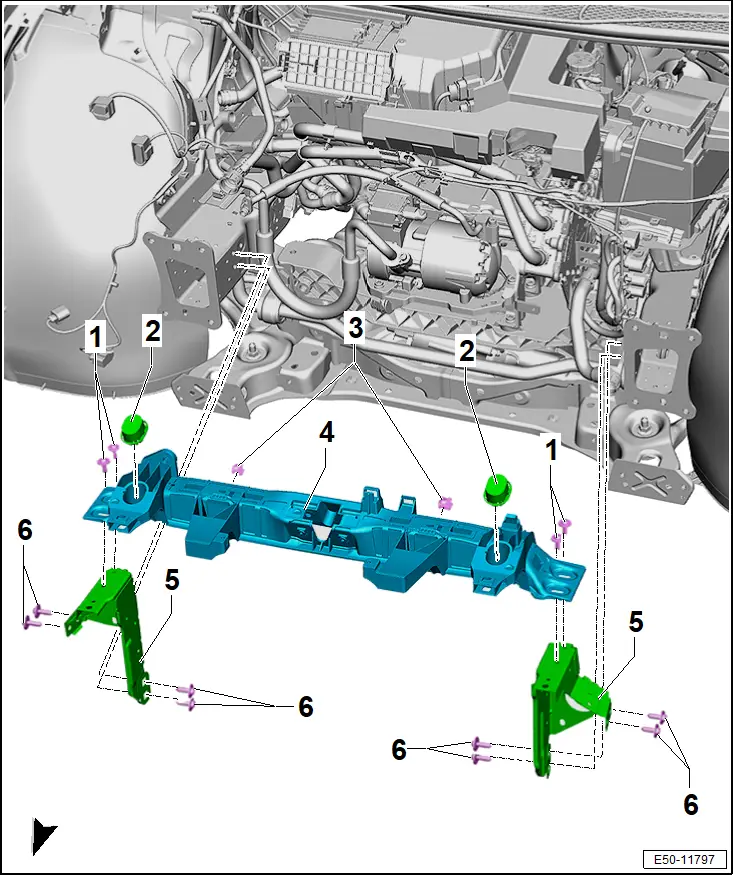

Montageübersicht - Schlossträger 1 - Schraube ❏ 4 Stück ❏ 8 Nm 2 - Auflage für Einstellpuffer 3 - Schnappmutter 4 - Schlossträger ❏ → Rep.-Gr. 50 ; Schlossträger aus- und einbauen 5 - Träger Aufnahme für Scheinwerfer ❏ → Rep.-Gr. 50 ; Träger Aufnahme für Scheinwerfer aus- und einbauen 6 - Schraube ❏ 8 Stück ❏ 30 Nm

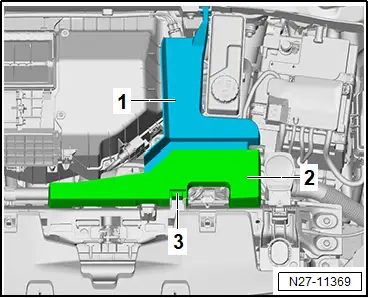

Schlossträger aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Spitzzange ♦ Stütze für Frontklappe - VAS 501 003 - Ausbauen – Rasthaken -3- entriegeln. – Abdeckung für Hochvoltanschluss Vorderwagen -2- herausnehmen. – Abdeckung für Hochvoltanschluss Vorderwagen -1- aus Führung herausnehmen. – Frontklappe mit Stütze für Frontklappe - VAS 501 003 - abstützen. Bedingung ● Festsitz der Frontklappe muss sichergestellt werden – Bowdenzug trennen → Rep.-Gr. 55 ; Bowdenzug aus- und einbauen . – Elektrische Steckverbindung am Kontaktschalter für Motorhaube - F266 - trennen. – Wartungsstecker für Hochvoltsystem - TW - von Schlossträger abziehen. –
Kühlmittelausgleichsbehälter aus Halter lösen und etwas zur Seite
legen → Motor; Rep.-Gr. 19 ; Kühlsystem/Kühlmittel;

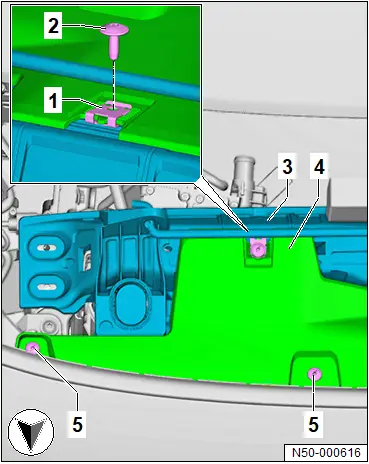

Kühlmittelausgleichsbehälter aus- und einbauen . – Halter für Kühlmittelschläuche von Schlossträger abziehen. – Schrauben -2- und -5- beidseitig an Abdeckung -4- herausdrehen. – Schnappmuttern -1- aus Schlossträger -3- herauslösen. Zur besseren Darstellung werden die folgenden Arbeitsabläufe bei ausgebauter Stoßfängerabdeckung abgebildet. – Einfüllstutzen -2- vom Schlossträger -1- abziehen und zur Seite legen. – Schrauben -3- herausdrehen. –

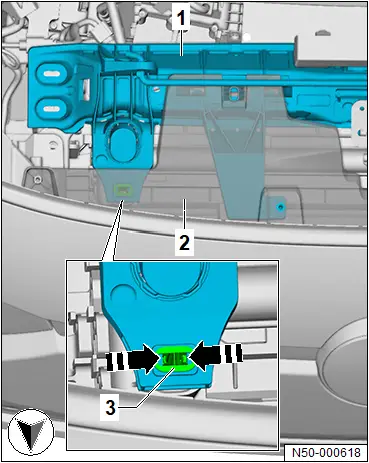

Abdeckung -2- nach oben ziehen, dabei beidseitig Rasthaken der
Kühlerlagerstifte -3- mit Spitzzange in -Pfeilrichtungen- drücken und
aus Schlossträger herausziehen. Für den folgenden Arbeitsablauf ist eine 2. Person notwendig. – Schlossträger -1- im vorderen Bereich in -Pfeilrichtung A- aus Aufnahmen -3- heben und in -Pfeilrichtung B- ziehen. – Abdeckung -2- nach oben ziehen, dabei Schlossträger -1- in -Pfeilrichtung C- herausdrehen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Anzugsdrehmomente ♦ → Rep.-Gr. 50 ; Montageübersicht - Schlossträger ♦ → Rep.-Gr. 63 ; Montageübersicht - Stoßfängerabdeckung
Träger Aufnahme für Scheinwerfer aus- und einbauen Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen – Schlossträger ausbauen → Rep.-Gr. 50 ; Schlossträger aus- und einbauen . – Stoßfängerträger ausbauen → Rep.-Gr. 63 ; Stoßfängerträger aus- und einbauen . – Scheinwerfer ausbauen → Elektrische Anlage; Rep.-Gr. 94 ; Scheinwerfer; Scheinwerfer aus- und einbauen . – Elektrische Leitung und Waschwasserleitung aus Stütze Schlossträger ausfädeln. Rechte Fahrzeugseite bei Fahzeugen mit Wärmepumpe: –
Ventileinheit Wärmepumpe ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ;
Ventileinheit Wärmepumpe; Ventileinheit Wärmepumpe aus- und einbauen .

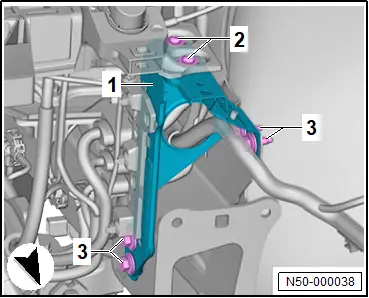

Fortsetzung für alle Fahrzeuge – Schrauben -2- und -3- abschrauben. – Träger Aufnahme für Scheinwerfer -1- abnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Fahrzeuge mit Umfeld-Kamera vorn - R243 - : – → Fahr-Assistenzsysteme; Rep.-Gr. 98 ; Umfeld-Kamera; Umfeld-Kamerasystem kalibrieren . Fortsetzung für alle Fahrzeuge Anzugsdrehmomente ♦ → Rep.-Gr. 50 ; Montageübersicht - Schlossträger
