Volkswagen ID.3: Montageübersicht - Kotflügel. Kotflügel aus- und einbauen. Kotflügelstrebe aus- und einbauen

Montageübersicht - Kotflügel

Montageübersicht - Kotflügel

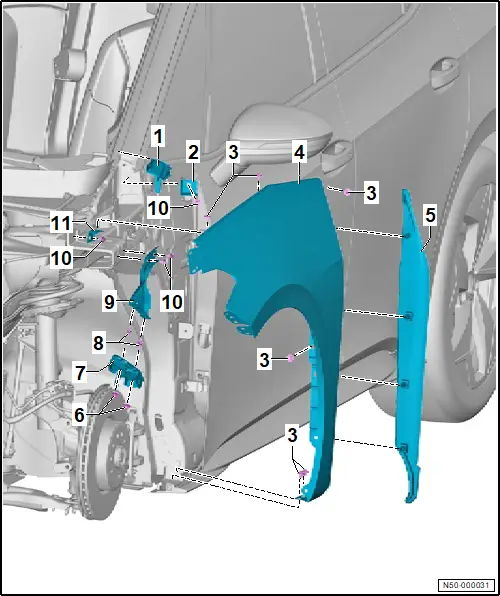

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Abdeckung A-Säule

❏ → Rep.-Gr. 66 ; Abdeckung A-Säule aus- und einbauen

2 - Halter Deformationselement

❏ hinten

❏ → Rep.-Gr. 50 ; Halter Deformationselement hinten aus- und einbauen

3 - Schraube

❏ 6 Stück

❏ 8 Nm

4 - Kotflügel

❏ → Rep.-Gr. 50 ; Kotflügel aus- und einbauen

5 - Schließteil A-Säule

❏ → Rep.-Gr. 50 ; Schließteil aus- und einbauen

6 - Mutter

❏ 2 Stück

❏ 2,5 Nm

7 - Führungsprofil

❏ Verschiedene Ausführungen → siehe Elektronischer Teilekatalog (ETKA)

8 - Doppel-Kombischraube

❏ Verbindung von Kotflügelstrebe mit Kotflügel und Führungsprofil

❏ 2 Stück

❏ 8 Nm

9 - Kotflügelstrebe

❏ → Rep.-Gr. 50 ; Kotflügelstrebe aus- und einbauen

10 - Schraube

❏ Deformationselement

❏ Kotflügelstrebe

❏ 4 Stück

❏ 8 Nm

11 - Deformationselement

❏ vorn

❏ → Rep.-Gr. 50 ; Halter Deformationselemente vorn aus- und einbauen

Kotflügel aus- und einbauen

Kotflügel aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Scheinwerfer ausbauen → Elektrische Anlage; Rep.-Gr. 94 ; Scheinwerfer; Scheinwerfer aus- und einbauen .

– Radhausschale ausbauen → Rep.-Gr. 66 ; Radhausschale vorn aus- und einbauen .

– Abdeckung A-Säule ausbauen → Rep.-Gr. 66 ; Abdeckung A-Säule aus- und einbauen .

Fahrzeuge mit Abdeckung A-Säule

– Abdeckung A-Säule ausbauen → Rep.-Gr. 66 ; Leisten / Blenden / Verbreiterungen / Verkleidungen; Abdeckung A-Säule aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Fahrzeuge mit Halter für Abdeckung A-Säule

– Halter für Abdeckung A-Säule ausbauen → Rep.-Gr. 66 ; Leisten / Blenden / Verbreiterungen / Verkleidungen; Halter für Abdeckung A-Säule aus- und einbauen .

Fortsetzung für alle Fahrzeuge

– Mutter -5- abschrauben und Führungsprofil -6- abnehmen.

– Doppelschrauben -7- herausdrehen.

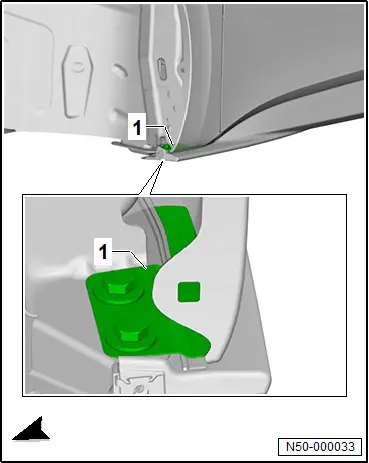

– Schließteil im oberen Bereich abziehen.

– Schrauben -2- herausdrehen.

Fahrzeuge mit weiterer Schraube auf Innenseite des Kotflügels

– Schraube herausdrehen.

Fortsetzung für alle Fahrzeuge

– Kotflügel abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Fahrzeuge mit Blindnietmutter im Kotflügel

Wenn ein neuer Kotflügel eingebaut wird

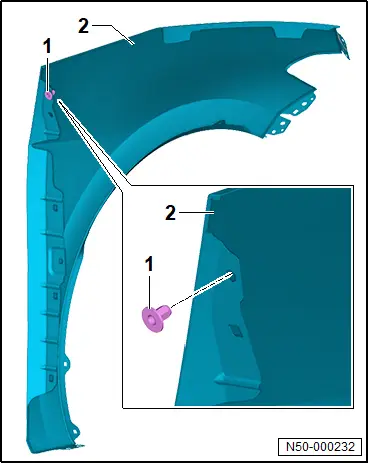

– Blindnietmutter -1- einbauen.

Bedingung

● Blindnietmutter -1- muss vor Einbau Kotflügel -2- eingesetzt werden.

Fortsetzung für alle Fahrzeuge

Wenn die A-Säule ersetzt wurde

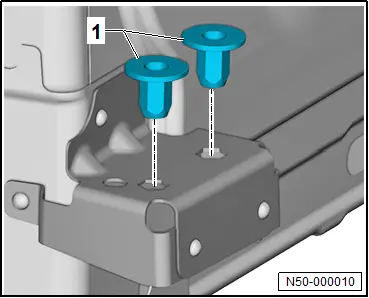

– Blindnietmuttern -1- einbauen.

Bedingung

● Blindnietmuttern -1- müssen vor Einbau Kotflügel eingesetzt werden.

Fortsetzung für alle Fahrzeuge

– Kotflügel bei gelöster Kotflügelstrebe spannungsfrei ausrichten → Rep.-Gr. 50 ; Kotflügelstrebe aus- und einbauen .

– Verschraubung zum Unterholm -1- wachsen → Rep.-Gr. 00 ; Allgemeine Informationen Lack, Technische Daten, Korrossionsschutz von Karosserie-, Anbau- und Schweißteilen .

– Auf Parallelität und Spaltmaße achten → Rep.-Gr. 00 ; Spaltmaße vorn und → Rep.-Gr. 00 ; Spaltmaße Mitte .

Anzugsdrehmomente

♦ → Rep.-Gr. 50 ; Montageübersicht - Kotflügel

Kotflügelstrebe aus- und einbauen

Kotflügelstrebe aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Bauform der Kotflügelstrebe weicht ausstattungs-/baustandsabhängig ab.

Ausbauen

– Kotflügel ausbauen → Rep.-Gr. 50 ; Kotflügel aus- und einbauen .

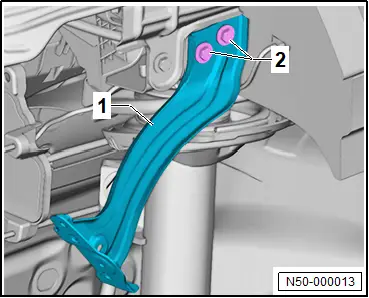

– Schrauben -2- herausdrehen.

– Kotflügelstrebe -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei folgendes beachten:

♦ → Rep.-Gr. 50 ; Montageübersicht - Kotflügel
