Volkswagen ID.3: Montageübersicht - Seitenairbag vorn, Außenseite. Montageübersicht - Seitenairbag vorn, Innenseite. Seitenairbag vorn Außenseite aus- und einbauen

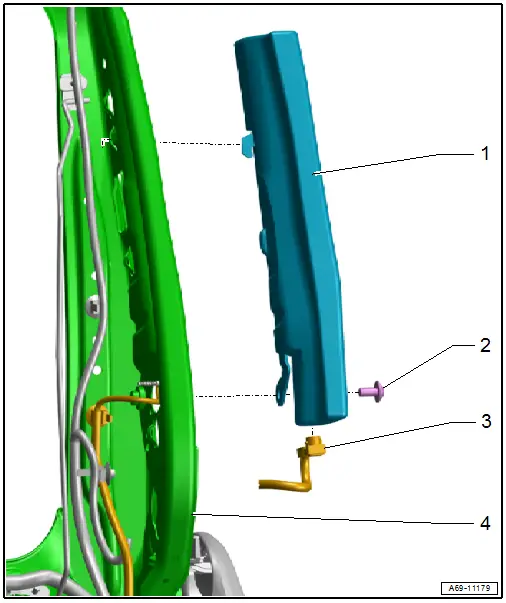

Montageübersicht - Seitenairbag vorn, Außenseite Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt. 1 - Seitenairbag vorn ❏ mit Zünder für Seitenairbag Fahrerseite - N199 - oder Zünder für Seitenairbag Beifahrerseite - N200 - ❏ → Rep.-Gr. 69 ; Seitenairbag vorn Außenseite aus- und einbauen 2 - Schraube ❏ nach Demontage ersetzen ❏ 8 Nm 3 - Elektrische Steckverbindung 4 - Rahmen Vordersitz

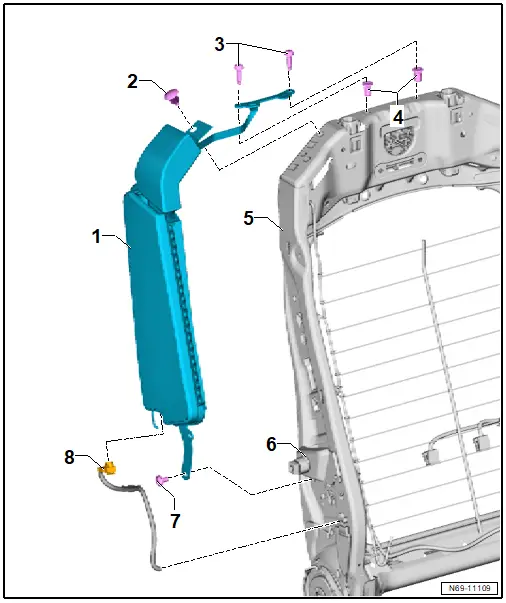

Montageübersicht - Seitenairbag vorn, Innenseite Die Übersicht ist beispielhaft für einen Linkslenker dargestellt. 1 - Interaktionsairbag ❏ mit Zünder für Interaktionsairbag zum Insassenkollisionsschutz Fahrerseite - N737 - ❏ auf Fahrerseite verbaut ❏ → Rep.-Gr. 69 ; Seitenairbag vorn Innenseite aus- und einbauen 2 - Clip ❏ bei Beschädigung ist der Interaktionsairbag zu ersetzen 3 - Schraube ❏ 2 Stück ❏ 8 Nm 4 - Blindnietmutter ❏ 2 Stück 5 - Rahmen Vordersitz 6 - Halter Armlehne 7 - Schraube ❏ nach Demontage ersetzen ❏ 8 Nm 8 - Elektrische Steckverbindung
Seitenairbag vorn Außenseite aus- und einbauen Seitenairbag
mit Zünder für Seitenairbag Fahrerseite - N199 - oder Zünder für
Seitenairbag Beifahrerseite - N200 - werden nachfolgend Seitenairbag
genannt. Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen – Masseleitung der Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen . – Lehne im Bereich des Seitenairbags abpolstern → Rep.-Gr. 74 ; Bezug und Polster Lehne trennen . Pyrotechnische Bauteile können ungewollt auslösen. Verletzungsgefahr. – Elektrostatisch entladen: Schließbügel für Tür kurz anfassen. Montageübersicht - Seitenairbag vorn, Außenseite
Montageübersicht - Seitenairbag vorn, Innenseite
Seitenairbag vorn Außenseite aus- und einbauen
VORSICHT

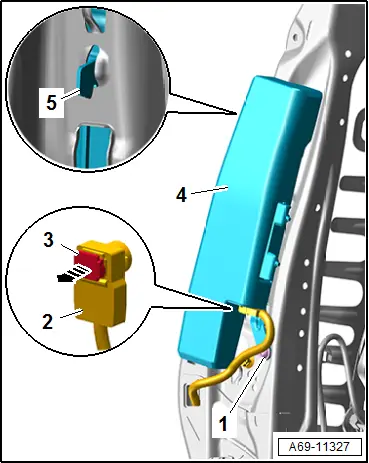

– Steckersicherung -3- in -Pfeilrichtung- entriegeln.
– Elektrische Steckverbindung -2- trennen.
– Schraube -1- herausdrehen.
– Seitenairbag -4- am Haken -5- aushängen und abnehmen.
– Seitenairbag ablegen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
|
|

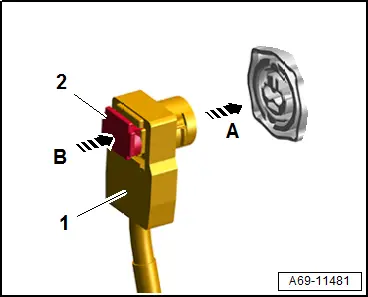

– Elektrische Steckverbindung -1- in -Pfeilrichtung A- bis zum hörbaren Einrasten aufstecken.
– Steckersicherung -2- in -Pfeilrichtung B- verriegeln.
– Sicherstellen, dass die elektrische Leitung nicht eingeklemmt wird.
_296.webp)
| – Masseleitung der Batterie anklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Zündung einschalten. – Ereignisspeicher mit → abfragen und löschen. |
|
Anzugsdrehmomente
♦ → Rep.-Gr. 69 ; Montageübersicht - Seitenairbag vorn, Außenseite
