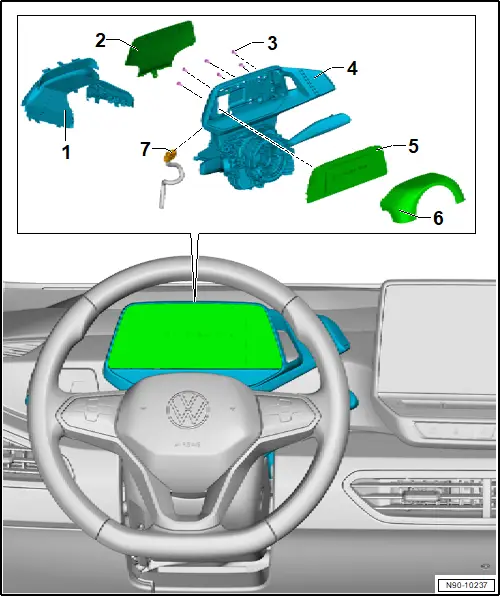

Montageübersicht - Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem

Montageübersicht - Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem

1 - Spaltabdeckung Schalttafeleinsatz

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Montageübersicht - Lenksäulenverkleidung

2 - Blende Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem - J1254 -

3 - Schraube

❏ 6 Stück

❏ 3 Nm

4 - Fahrschalter

❏ nicht einzeln ersetzbar

❏ ausstattungs-/baustandsabhängig

❏ Funktionen im Steuergerät für Lenksäulenelektronik - J527 - hinterlegt

❏ → Rep.-Gr. 94 ; Steuergerät für Lenksäulenelektronik J527 aus- und einbauen

5 - Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem - J1254 -

❏ → Rep.-Gr. 90 ; Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem J1254 aus- und einbauen

6 - Lenksäulenverkleidung oben

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Montageübersicht - Lenksäulenverkleidung

7 - Elektrische Steckverbindung

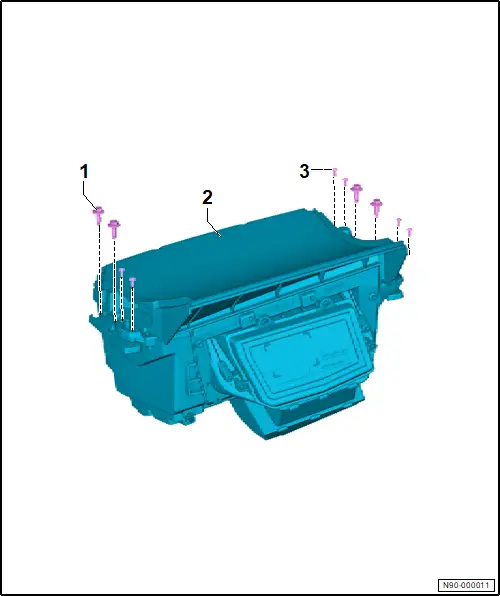

Montageübersicht - Frontscheibenprojektion (Head-up-Display)

Montageübersicht - Frontscheibenprojektion (Head-up-Display)

1 - Schraube

❏ 4 Stück

❏ 4,5 Nm

2 - Steuergerät für Frontscheibenprojektion (Head-up-Display) - J898 -

❏ → Rep.-Gr. 90 ; Steuergerät für Frontscheibenprojektion (Head-up-Display) J898 aus- und einbauen

❏ → Rep.-Gr. 90 ; Steuergerät für Frontscheibenprojektion (Head-up-Display) J898 kalibrieren

3 - Schraube

❏ 6 Stück

❏ 1,2 Nm

Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem J1254 aus- und einbauen

Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem J1254 aus- und einbauen

Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem - J1254 - wird nachfolgend Anzeigeeinheit genannt.

Ausbauen

Wird die Anzeigeeinheit ersetzt:

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Fortsetzung

– Lenkrad so weit wie möglich nach hinten unten stellen. Hierzu den vollen Verstellbereich der Lenksäulenverstellung nutzen.

– Spaltabdeckung Schalttafeleinsatz ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Spaltabdeckung Schalttafeleinsatz aus- und einbauen .

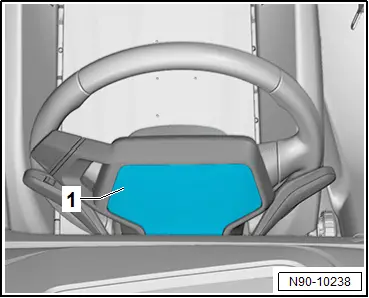

– Blende -1- mit handelsüblichem Kunststoffkeil ausclipsen.

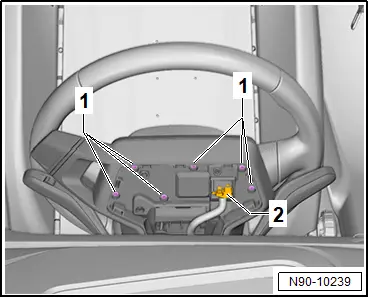

– Elektrische Steckverbindung -2- trennen.

– Anzeigeeinheit gegen Herausfallen sichern.

– Schrauben -1- herausdrehen.

– Anzeigeeinheit herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 90 ; Montageübersicht - Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem
