Volkswagen ID.3: Montageübersicht - Stoßfängerabdeckung. Montageübersicht - Anbauteile. Montageübersicht - Stoßfängerträger

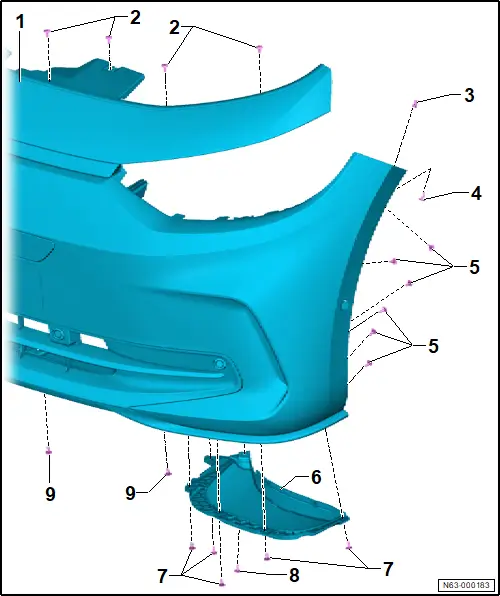

Montageübersicht - Stoßfängerabdeckung

Montageübersicht - Stoßfängerabdeckung

1 - Stoßfängerabdeckung

❏ → Rep.-Gr. 63 ; Stoßfängerabdeckung in Stand setzen

❏ → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen

2 - Schraube

❏ 4 Stück

❏ 2 Nm

3 - Spreizmutter

4 - Schraube

❏ 2 Nm

5 - Schraube

❏ → Rep.-Gr. 66 ; Montageübersicht - Radhausschale vorn

6 - Luftleitteil

7 - Schraube

❏ 5 Stück

❏ 2 Nm

8 - Schraube

❏ → Rep.-Gr. 66 ; Montageübersicht - Radhausschale vorn

9 - Schraube

❏ 2 Stück

❏ 2 Nm

Montageübersicht - Anbauteile

Montageübersicht - Anbauteile

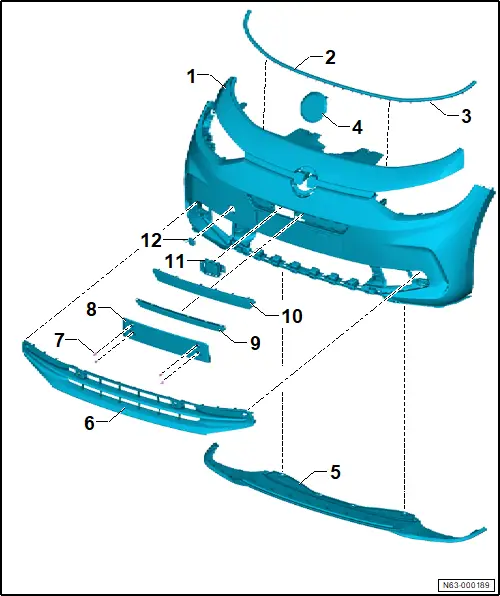

Bauteile mittig

1 - Stoßfängerabdeckung

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 63 ; Stoßfängerabdeckung in Stand setzen

❏ → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen

2 - Dichtung

3 - Clips

❏ 29 Stück

4 - Emblem

❏ → Rep.-Gr. 66 ; Emblem Front aus- und einbauen

5 - Halter für Frontspoiler

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 63 ; Halter für Frontspoiler aus- und einbauen

6 - Lufteinlassgitter Mitte

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 63 ; Lufteinlassgitter Mitte aus- und einbauen

7 - Clip

❏ ausstattungs-/baustandsabhängig

❏ 4 Stück

8 - Kennzeichenträger

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 63 ; Kennzeichenträger aus- und einbauen

9 - Abdeckkappe Umfeldkamera

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 63 ; Abdeckung Radarsensor aus- und einbauen

10 - Blende für Radarsensor

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 63 ; Blende für Radarsensor aus- und einbauen

11 - Radarsensor

❏ → Fahr-Assistenzsysteme; Rep.-Gr. 98 ; Geber/Sensoren/Steuergeräte; Steuergerät für Abstandsregelung J428 aus- und einbauen

12 - Abdeckkappe Abschleppöse

❏ → Rep.-Gr. 63 ; Abdeckkappe Abschleppöse aus- und einbauen

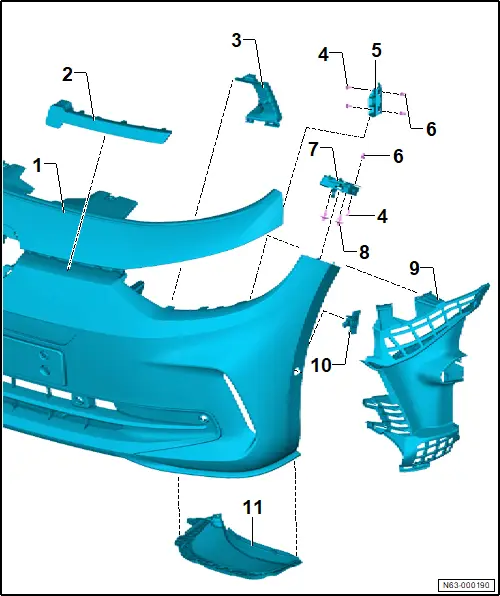

Bauteile seitlich

1 - Stoßfängerabdeckung

❏ → Rep.-Gr. 63 ; Stoßfängerabdeckung in Stand setzen

❏ → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen

2 - Zierblende

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 63 ; Zierblende aus- und einbauen

3 - Schließteil für Stoßfängerabdeckung

❏ → Rep.-Gr. 63 ; Schließteil der Stoßfängerabdeckung aus- und einbauen

4 - Schraube

❏ 4 Stück

❏ 2 Nm

5 - Führungsteil oben

6 - Spreizmutter

❏ 3 Stück

7 - Führungsteil unten

8 - Mutter

❏ 2 Stück

❏ 2,5 Nm

9 - Verstärkung für Stoßfängerabdeckung

❏ → Rep.-Gr. 63 ; Verstärkung für Stoßfängerabdeckung aus- und einbauen

10 - Halter für Geber Parklenkassistent

❏ → Rep.-Gr. 63 ; Halter für Geber Parklenkassistent einbauen

11 - Luftleitteil

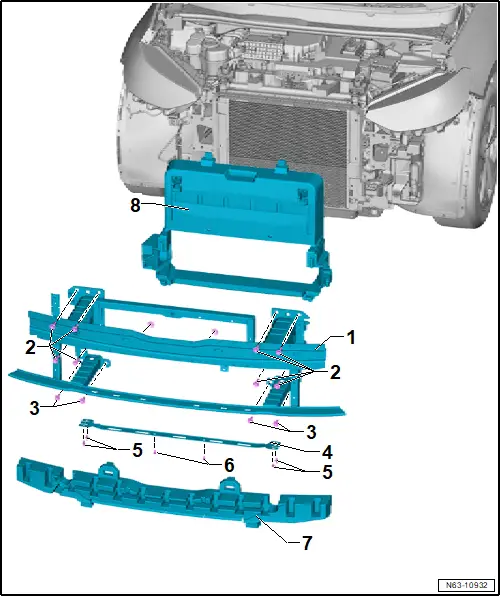

Montageübersicht - Stoßfängerträger

Montageübersicht - Stoßfängerträger

1 - Stoßfängerträger

❏ → Rep.-Gr. 63 ; Servicestellung des Stoßfängerträger durchführen und zurücksetzen

❏ → Rep.-Gr. 63 ; Stoßfängerträger aus- und einbauen

2 - Schraube

❏ 8 Stück

❏ 55 Nm

3 - Schraube

❏ 4 Stück

❏ 30 Nm

4 - Stützprofil

5 - Blindniet

❏ 4 Stück

6 - Spreizmutter

❏ 2 Stück

7 - Stoßabsorber

8 - Luftzuführung

❏ → Elektroantrieb Heckantrieb EIP220 und Allrad EIA200, EIP220; Rep.-Gr. 19 ; Kühler/Kühlerlüfter; Montageübersicht - Kühler/Kühlerlüfter

❏ → Elektroantrieb Heckantrieb EIP220 und Allrad EIA200, EIP220; Rep.-Gr. 19 ; Kühler/Kühlerlüfter; Kühlermodul aus- und einbauen
