Volkswagen ID.3: Montageübersicht - Stoßfängerträger. Stoßfängerabdeckung aus- und einbauen. Stoßfängerträger aus- und einbauen

Montageübersicht - Stoßfängerträger

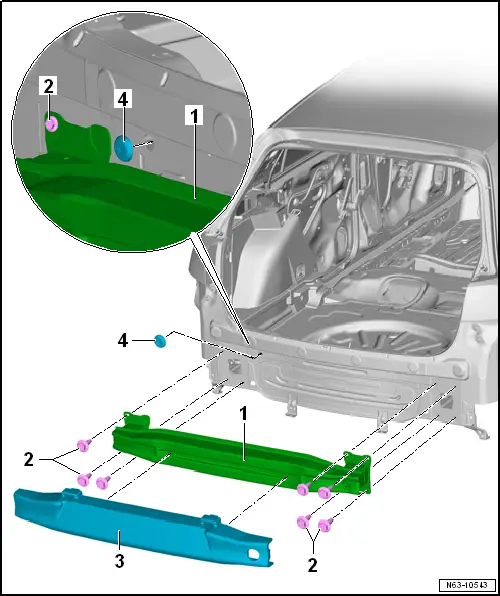

Montageübersicht - Stoßfängerträger

1 - Stoßfängerträger

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 63 ; Stoßfängerträger aus- und einbauen

❏ → Rep.-Gr. 66 ; Montageübersicht - Fahrradträgeraufnahme

❏ → Rep.-Gr. 66 ; Fahrradträgeraufnahme aus- und einbauen

2 - Schraube

❏ Anzahl rechts ausstattungs-/baustandsabhängig 3 oder 4 Stück

❏ 6 oder 7 Stück

❏ 20 Nm

3 - Schaumteil

❏ ausstattungs-/baustandsabhängig

❏ mit dem Stoßfängerträger -1- verrastet

4 - Verschlussdeckel

❏ ausstattungs-/baustandsabhängig

Stoßfängerabdeckung aus- und einbauen

Stoßfängerabdeckung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Einstelllehre - 3371 -

Ausbauen

Bedingung

● Abnehmbarer Kugelkopf der Fahrradträgeraufnahme muss ausgebaut sein.

Fahrzeuge mit Blenden für Radlaufabdeckung:

– Blende für Radlaufabdeckung beidseitig ausbauen → Rep.-Gr. 66 ; Blende für Radlaufabdeckung aus- und einbauen .

Fortsetzung für alle Fahrzeuge

–

– Schlussleuchten im Seitenteil ausbauen → Elektrische Anlage; Rep.-Gr. 94 ; Schlussleuchten; Schlussleuchte aus- und einbauen .

– Radhausschalen hinten im Bereich Stoßfängerabdeckung lösen → Rep.-Gr. 66 ; Radhausschale hinten aus- und einbauen .

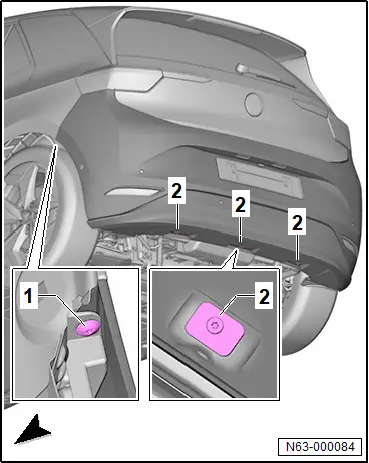

– Schrauben -1- im Radhaus links und rechts herausdrehen.

– Spreiznieten -2- entfernen.

– Anschlagpuffer -2- herausdrehen.

Bedingung

● Für den folgenden Arbeitsablauf ist eine 2. Person notwendig.

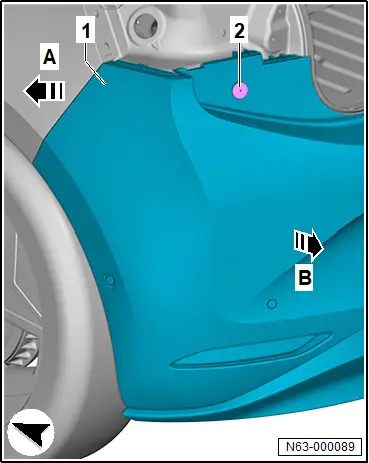

– Stoßfängerabdeckung -1- in -Pfeilrichtung A- aus Führungsprofil ausclipsen und halten.

– Stoßfängerabdeckung -1- in -Pfeilrichtung B- abziehen.

– Elektrische Steckverbindung trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Spaltmaße mit Einstelllehre - 3371 - prüfen. Dazu → Rep.-Gr. 00 ; Spaltmaße hinten beachten.

Anzugsdrehmomente

♦ → Rep.-Gr. 63 ; Montageübersicht - Stoßfängerabdeckung

Stoßfängerträger aus- und einbauen

Stoßfängerträger aus- und einbauen

Ausbauen

– Stoßfängerabdeckung hinten ausbauen → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen .

Fahrzeuge mit LTE-Antenne/Totwinkelassistent:

– Elektrische Steckverbindung trennen.

Fortsetzung für alle Fahrzeuge

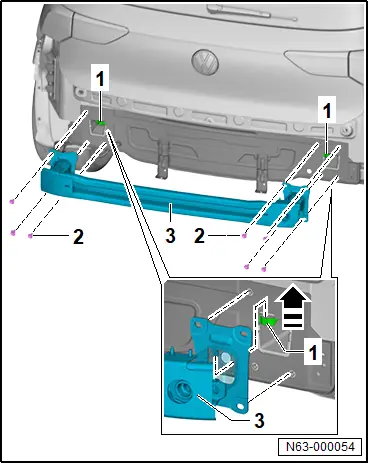

– Schrauben -2- herausdrehen.

– Stoßfängerträger -3- in -Pfeilrichtung- aus Laschen -1- heben und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 63 ; Montageübersicht - Stoßfängerträger
