Stoßfängerabdeckung in Stand setzen Bevor die
Stoßfängerabdeckung in Stand gesetzt wird, muss festgestellt werden, ob
eine Instandsetzung möglich ist oder die Stoßfängerabdeckung ersetzt
werden muss. Hinweise und Arbeitsvorgaben beachten → Rep.-Gr. 52 ; Kunststoffreparatur . Fahrzeuge mit Steuergerät Spurwechselassistent und Fronteckradar: Bedingung ● Stoßfängerabdeckung darf in diesem Bereich nicht repariert oder foliert werden ●
Hinweise und Vorgaben müssen beachtet werden → Allgemeine
Informationen - Lack; Rep.-Gr. 00 ; Allgemeine Hinweise; Lackierhinweise
der Stoßfängerabdeckung im Bereich Steuergerät Spurwechselassistent und
Fronteckradar

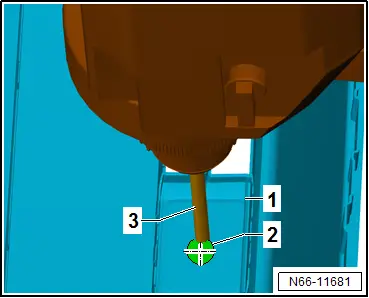

Halter für Geber für Parklenkassistent einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Bohrer - VAS 6614/4 - ♦ Fixiervorrichtung für PDC-Halter - VAS 6614/7 - ♦ Handgerät - VAS 6872/1 - ♦ Klammer, M-Form - VAS 6872/3 - ♦ Schraublocher 29,3mm - VAS 895 011 - Halter für Geber Parklenkassistent wird nachfolgend Halter genannt. Der Einbau ist beispielhaft für einen Halter beschrieben. Der Halter wird eingebaut, nachdem die Stoßfängerabdeckung lackiert ist. Einbauen Markierungen -2- für den Halter befinden sich auf der Innenseite Stoßfängerabdeckung -1- . – Loch mit Bohrer - VAS 6614/4 - -3- vorbohren. –

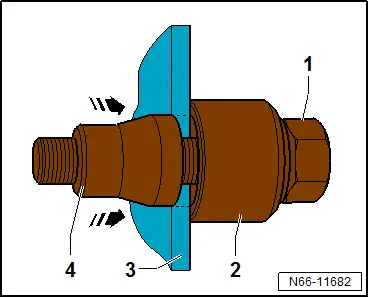

Schraublocher 29,3mm - VAS 895 011 - mit Schraubkopf -1- ,
Unterlegscheibe und Gegenlager -2- von Innenseite der
Stoßfängerabdeckung -3- ansetzen. – Stanzeisen -4- bis kurz vor Stoßfängerabdeckung -3- aufschrauben. – Stanzeisen -4- an Stoßfängerabdeckung -3- drücken. – Schraubkopf -1- festziehen. Beschädigungsgefahr von Bauteiloberflächen durch Drehen des Schraublochers. – Schraublocher festhalten. – Schraubkopf -1- drehen, um Stanzeisen -4- in -Pfeilrichtung- durchs Material Stoßfängerabdeckung -3- zu ziehen. – Schraublocher 29,3mm - VAS 895 011 - von Stoßfängerabdeckung -3- lösen. Stoßfängerabdeckung in Stand setzen
Halter für Geber für Parklenkassistent einbauen
HINWEIS

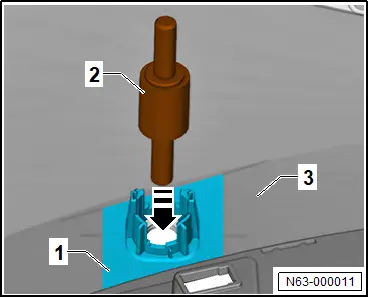

– Halter -1- über Loch ausmitteln und mit Fixiervorrichtung für PDC-Halter - VAS 6614/7 - -2- in -Pfeilrichtung- an Stoßfängerabdeckung -3- fixieren.

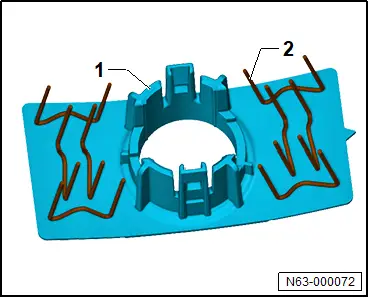

– Positionen der Klammer, M-Form - VAS 6872/3 - -2- am Halter -1- der Abbildung entnehmen.

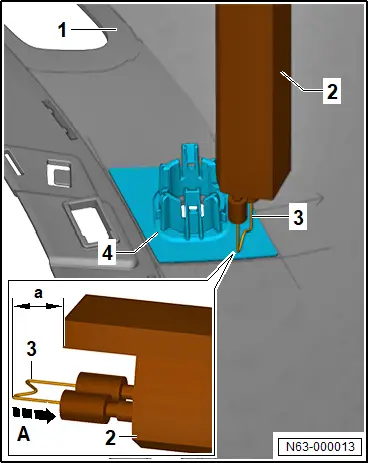

– Klammer, M-Form - VAS 6872/3 - -3- in -Pfeilrichtung A- im Handgerät - VAS 6872/1 - -2- befestigen.
Bei zu geringem Distanzmaß wird der Halter -4- nicht korrekt befestigt. Bei zu hohem Distanzmaß bilden sich Abzeichnungen der Klammern -3- an der Stoßfängerabdeckung -1- . – Distanzmaß -a- auf 3 mm einstellen. – Klammer -3- ohne Druck einschmelzen lassen. – Handgerät -2- ausschalten, wenn Abstandshalter auf Halter aufsetzt. – 10 Sekunden abkühlen lassen. Dabei Handgerät -2- nicht bewegen. – Nach Abkühlzeit Handgerät -2- abziehen und Vorgang für weitere Klammern -3- wiederholen. – Wenn alle Klammern -3- gesetzt wurden, Enden aller Klammern -3- abschneiden. |
|
Spoiler für Stoßfängerabdeckung hinten aus- und einbauen
Ausbauen
– Stoßfängerabdeckung ausbauen → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen .

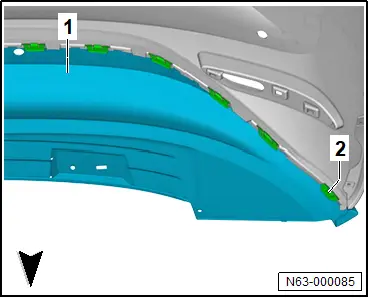

– Verrastungen -2- auf beiden Fahrzeugseiten entriegeln, dabei Spoiler -1- auf Spannung halten.
– Spoiler -1- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Spoiler für Stoßfängerabdeckung hinten bis zum hörbaren Einrasten aufstecken.
