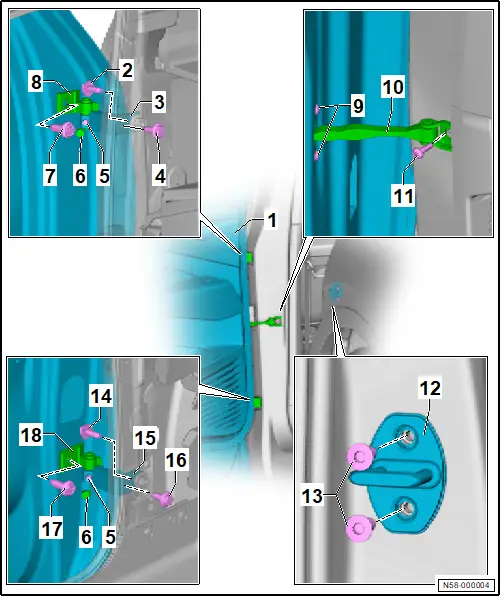

Montageübersicht - Tür

Montageübersicht - Tür

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Tür

❏ → Rep.-Gr. 58 ; Tür aus- und einbauen

❏ → Rep.-Gr. 58 ; Tür einstellen

2 - Schraube

❏ nach Demontage ersetzen

❏ 20 Nm +90°

3 - Unterteil Türscharnier

❏ → Rep.-Gr. 58 ; Türscharniere aus- und einbauen

4 - Schraube

❏ nach Demontage ersetzen

❏ 20 Nm +90°

5 - Gewindestift

❏ 27 Nm

6 - Abdeckkappe

7 - Schraube

❏ 50 Nm

8 - Oberteil Türscharnier

❏ → Rep.-Gr. 58 ; Türscharniere aus- und einbauen

9 - Schraube

❏ 2 Stück

❏ 8 Nm

10 - Türfeststeller

❏ → Rep.-Gr. 58 ; Türfeststeller aus- und einbauen

11 - Schraube

❏ 30 Nm

12 - Schließbügel

❏ → Rep.-Gr. 58 ; Schließbügel aus- und einbauen

❏ → Rep.-Gr. 58 ; Schließbügel einstellen

13 - Schraube

❏ 2 Stück

❏ Anzugsdrehmoment und -reihenfolge → Abb.

14 - Schraube

❏ nach Demontage ersetzen

❏ 20 Nm +90°

15 - Unterteil Türscharnier

❏ → Rep.-Gr. 58 ; Türscharniere aus- und einbauen

16 - Schraube

❏ nach Demontage ersetzen

❏ 20 Nm +90°

17 - Schraube

❏ 50 Nm

18 - Oberteil Türscharnier

❏ → Rep.-Gr. 58 ; Türscharniere aus- und einbauen

Anzugsdrehmoment und -reihenfolge

Tür aus- und einbauen

Tür aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Keil - T10383 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

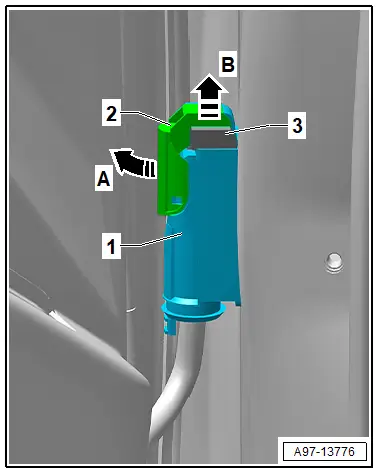

Fahrzeuge mit drehbarer Verriegelung für Trennstecker:

– Rasthaken für Sicherungsbügel -2- entriegeln und Sicherungsbügel in -Pfeilrichtung A- schwenken.

– Steckerverrastung -3- in -Pfeilrichtung B- entriegeln.

– Türtrennstecker -1- nach außen abnehmen.

Fortsetzung für alle Fahrzeuge

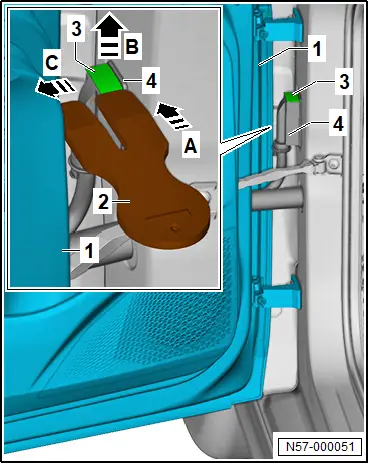

Fahrzeuge mit längsseitiger Verriegelung für Trennstecker:

– Keil - T10383 - -2- in -Pfeilrichtung A- zwischen Faltenbalg -4- und Verriegelung -3- drücken.

– Verriegelung -3- mit Keil - T10383 - -2- in -Pfeilrichtung B- drücken und Faltenbalg -4- mit elektrischer Steckverbindung in -Pfeilrichtung C- trennen.

Fortsetzung für alle Fahrzeuge

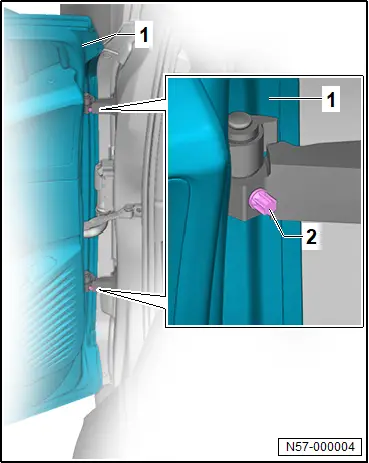

– Abdeckkappen für Gewindestift abnehmen.

– Gewindestifte -2- lösen.

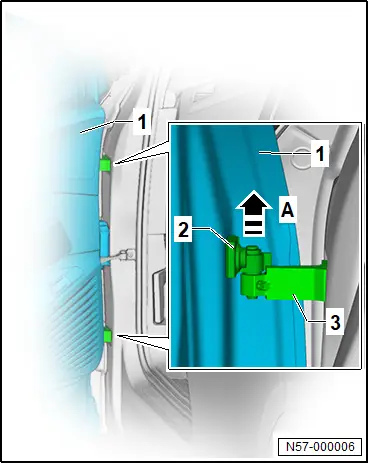

– Tür -1- mit Oberteilen Türscharniere -2- in -Pfeilrichtung A- aus Unterteilen Türscharniere -3- herausheben.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Nach Einhängen der Tür müssen Oberteile und Unterteile der Türscharniere bündig aufeinander liegen

Wenn eine neue Tür eingebaut wird, müssen Dämpfungen eingebaut werden:

Position und Abmaße → Rep.-Gr. 58 ; Montageübersicht - Türeinbauteile .

– Dämpfung auf Innenseite des Türaußenblechs einbauen → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Allgemeine Handlungen; Dämpfung für Türaußenblech Innenseite aus- und einbauen .

– → Rep.-Gr. 58 ; Tür einstellen .

Wenn eine neue Tür eingebaut wurde:

Bevor die Tür lackiert wird

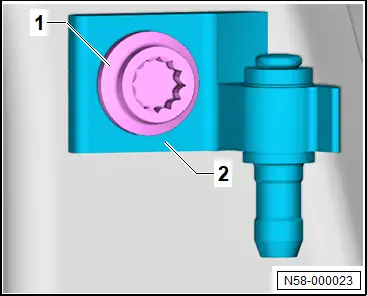

– Schraube -1- des oberen und des unteren Türscharnieroberteils -2- mit Anzugsdrehmoment festziehen.

Fortsetzung

– Hoch- und Tieflaufautomatik der Fensterheber anlernen → Bedienungsanleitung .

Anzugsdrehmomente

♦ → Rep.-Gr. 58 ; Montageübersicht - Tür

Tür einstellen

Tür einstellen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Bit-Einsatz

♦ Einstelllehre - 3371 -

♦ Schlüssel - 3320 -

Der Vorgang ist beispielhaft für einen Linkslenker beschrieben.

Tipp

Tür ist korrekt eingestellt, wenn im geschlossenen Zustand:

♦ gleichmäßige Spaltmaße vorliegen

♦ die Konturen fluchten

♦ die Tür nicht zu weit nach innen oder außen steht

Vorbereiten

Bedingung

● Fahrzeug muss auf ebener Fläche stehen

● Tür muss ohne größeren Kraftaufwand im Schließbügel einrasten

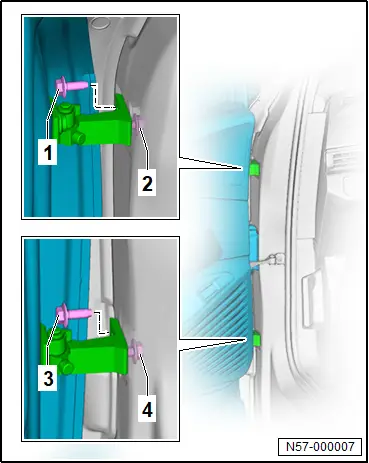

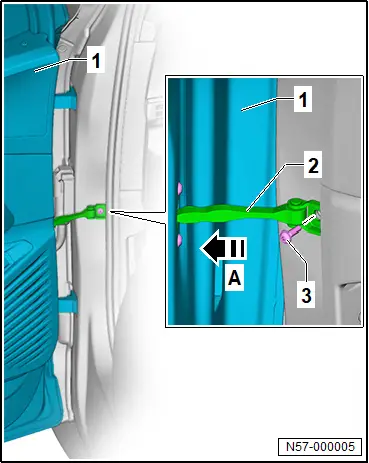

Spaltmaße einstellen

– B-Säulen-Verkleidung unten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; B-Säulen-Verkleidung unten aus- und einbauen .

– Dreipunkt-Sicherheitsgurt vorn im unteren Bereich ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 69 ; Sicherheitsgurte; Dreipunkt-Sicherheitsgurt vorn aus- und einbauen .

– Schrauben -1- bis -4- lösen.

– Spaltmaße mit Einstelllehre - 3371 - prüfen, dabei → Rep.-Gr. 00 ; Spaltmaße Mitte beachten.

– Schrauben -1- bis -4- festziehen.

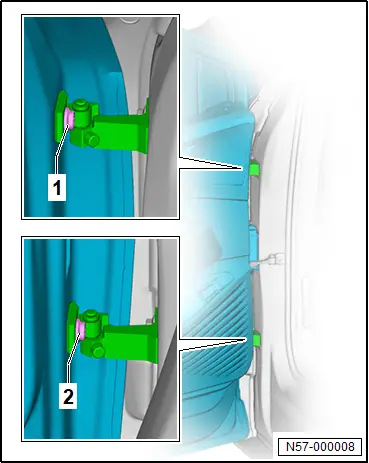

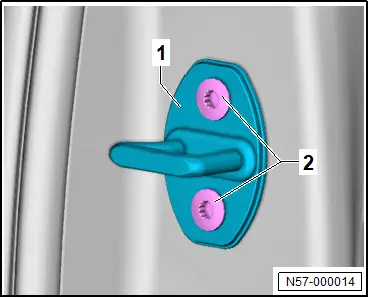

Bündigkeit einstellen

– Schrauben -1- und -2- mit Schlüssel - 3320 - und Bit-Einsatz lösen.

– Spaltmaße mit Einstelllehre - 3371 - prüfen, dabei → Rep.-Gr. 00 ; Spaltmaße Mitte beachten.

– → Rep.-Gr. 58 ; Schließbügel einstellen .

– Schrauben -1- und -2- festziehen.

Anzugsdrehmomente

♦ → Rep.-Gr. 58 ; Montageübersicht - Tür
