Volkswagen ID.3: Montageübersicht - Türverkleidung vorn. Türverkleidung vorn aus- und einbauen. Blende für Taster aus- und einbauen

Montageübersicht - Türverkleidung vorn

Montageübersicht - Türverkleidung vorn

Die Übersicht ist beispielhaft für die linke Fahrzeugseite eines Linkslenkers dargestellt

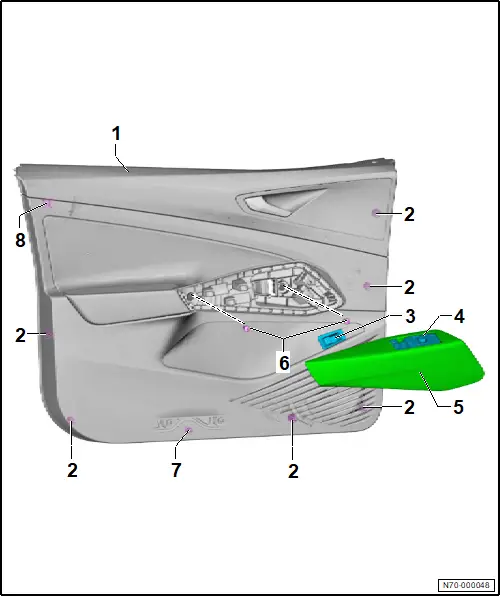

1 - Türverkleidung vorn

❏ → Rep.-Gr. 70 ; Türverkleidung vorn aus- und einbauen

2 - Clip

❏ 6 Stück

3 - Taster für Fernentriegelung der Heckklappe - E233 -

❏ modellabhängig

4 - Bedienungseinheit für Fensterheber in Fahrertür - EX36 -

❏ → Elektrische Anlage; Rep.-Gr. 96 ; Bedienelemente; Bedienungseinheit für Fensterheber in Fahrertür EX36 aus- und einbauen

5 - Blende für Taster

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 70 ; Blende für Taster aus- und einbauen

6 - Schraube

❏ 2 Stück

❏ 4,5 Nm

7 - Drehflügelclip

8 - Crashclip

Türverkleidung vorn aus- und einbauen

Türverkleidung vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Keil - T10383 -

Der Aus-und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Blende für Taster ausbauen → Rep.-Gr. 70 ; Blende für Taster aus- und einbauen .

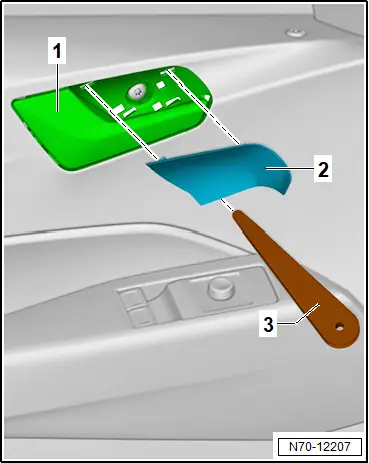

– Blende -2- mit handelsüblichem Kunststoffkeil -3- aus Türinnenbetätigung -1- heraushebeln.

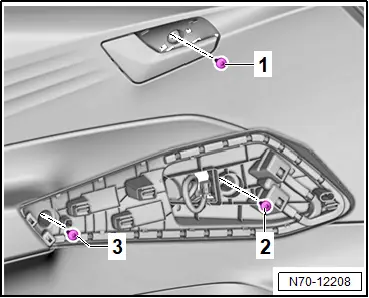

– Schrauben -1- , -2- und -3- herausdrehen.

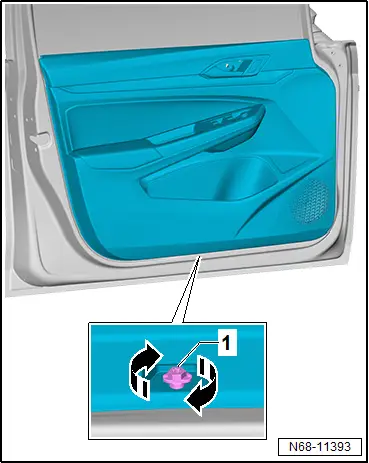

– Drehflügelclip -1- in -Pfeilrichtung- um 90° drehen und entriegeln.

Tipp

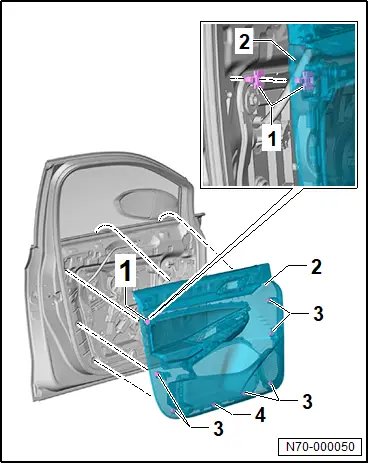

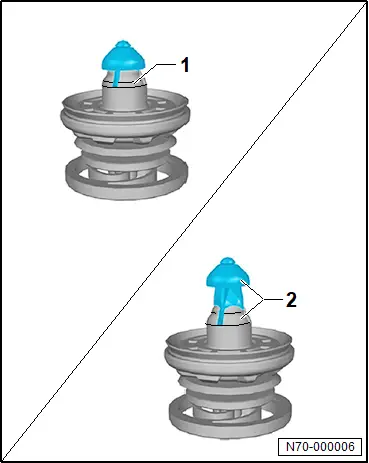

Der Crashclip -1- oben links wird beim Herausheben der Türverkleidung vorn -2- aus der Fensterschachtleiste innen automatisch entriegelt.

– Clips -3- der Türverkleidung vorn -2- mit Keil - T10383 - lösen.

– Türverkleidung vorn -2- nach oben aus Fensterschachtleiste herausziehen.

– Elektrische Steckverbindungen trennen.

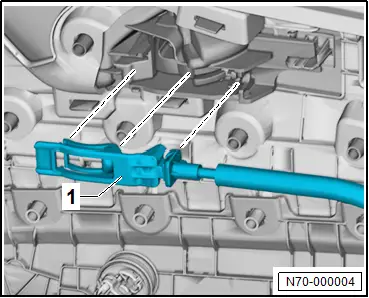

– Bowdenzug -1- aushängen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Clips in Türverkleidung vorn einsetzen.

Anzugsdrehmomente

♦ → Rep.-Gr. 70 ; Montageübersicht - Türverkleidung vorn

Blende für Taster aus- und einbauen

Blende für Taster aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Keil - T10383 -

Bedienungseinheit für Fensterheber in Fahrertür - EX36 - , Taster für Fensterheber vorn Beifahrerseite - E716 - und Taster für Innenverriegelung Beifahrerseite - E309 - werden nachfolgend Bedienungseinheit genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

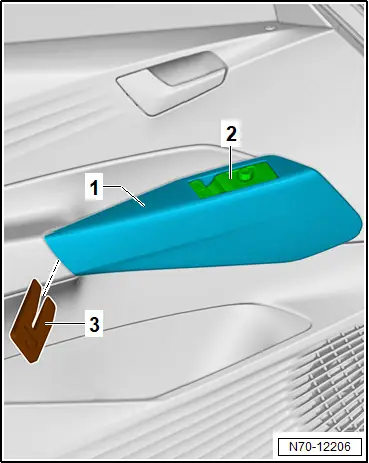

– Blende für Taster -1- mit Bedienungseinheit -2- mit Keil - T10383 - -3- abclipsen.

– Elektrische Steckverbindungen trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
