Volkswagen ID.3: Verkleidung für Spiegelabdeckung aus- und einbauen. Montageübersicht - Türverkleidung hinten. Blende für Taster aus- und einbauen

Verkleidung für Spiegelabdeckung aus- und einbauen

Verkleidung für Spiegelabdeckung aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Türverkleidung vorn ausbauen → Rep.-Gr. 70 ; Türverkleidung vorn aus- und einbauen .

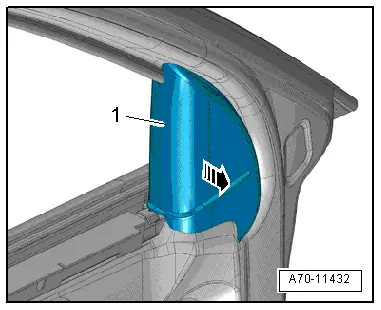

– Abdeckung -1- mit handelsüblichem Kunststoffkeil von Tür abclipsen -Pfeil- .

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

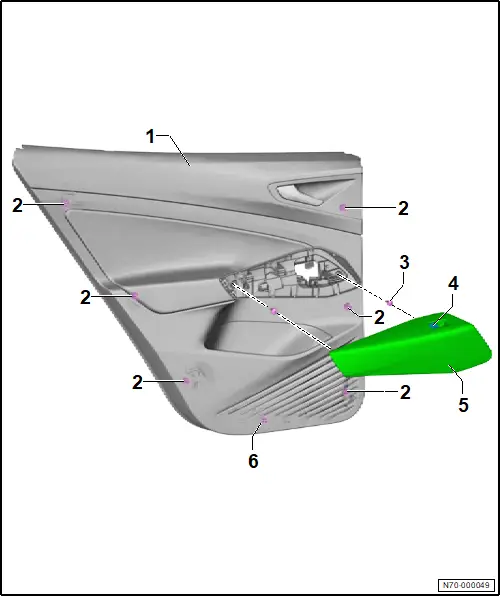

Montageübersicht - Türverkleidung hinten

Montageübersicht - Türverkleidung hinten

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Türverkleidung hinten

❏ → Rep.-Gr. 70 ; Türverkleidung hinten aus- und einbauen

2 - Clip

❏ 6 Stück

3 - Schraube

❏ 2 Stück

❏ 4,5 Nm

4 - Taster für Fensterheber hinten

❏ Linkslenker: mit Taster für Fensterheber hinten Fahrerseite - E711 -

❏ Rechtslenker: mit Taster für Fensterheber hinten Beifahrerseite - E713 -

❏ → Elektrische Anlage; Rep.-Gr. 96 ; Bedienelemente; Taster für Fensterheber hinten E711/E713 aus- und einbauen

5 - Blende für Taster

❏ → Rep.-Gr. 70 ; Blende für Taster aus- und einbauen

6 - Drehflügelclip

Blende für Taster aus- und einbauen

Blende für Taster aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Keil - T10383 -

Taster für Fensterheber hinten Fahrerseite - E711 - und Taster für Fensterheber hinten Beifahrerseite - E713 - werden nachfolgend Taster genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

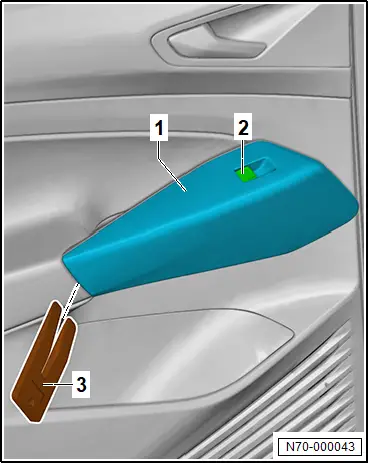

– Blende für Taster -1- mit Taster -2- mit Keil - T10383 - -3- abclipsen.

– Elektrische Steckverbindungen trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Alle beschädigten Befestigungselemente ersetzen.
