Volkswagen ID.3: Montageübersicht - Verriegelung. Montageübersicht - Mittelarmlehne. Sitzbank / Einzelsitze aus- und einbauen

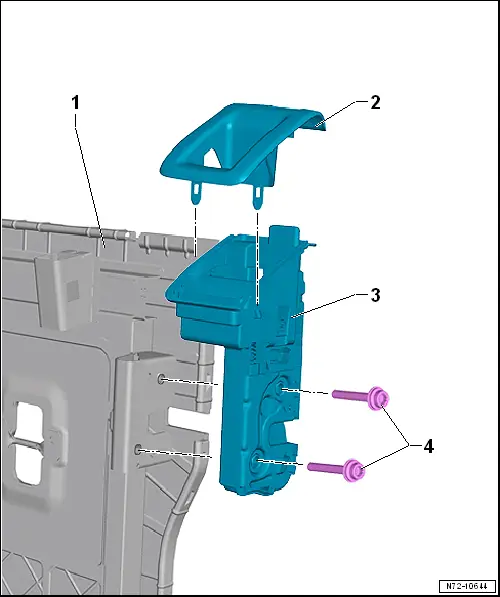

Montageübersicht - Verriegelung

Montageübersicht - Verriegelung

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Rahmen Rücksitzlehne

2 - Blende für Verriegelung

❏ → Rep.-Gr. 72 ; Blende für Verriegelung aus- und einbauen

3 - Verriegelung für Rücksitzlehne

❏ → Rep.-Gr. 72 ; Verriegelung für Rücksitzlehne aus- und einbauen

4 - Schraube

❏ 2 Stück

❏ 23 Nm

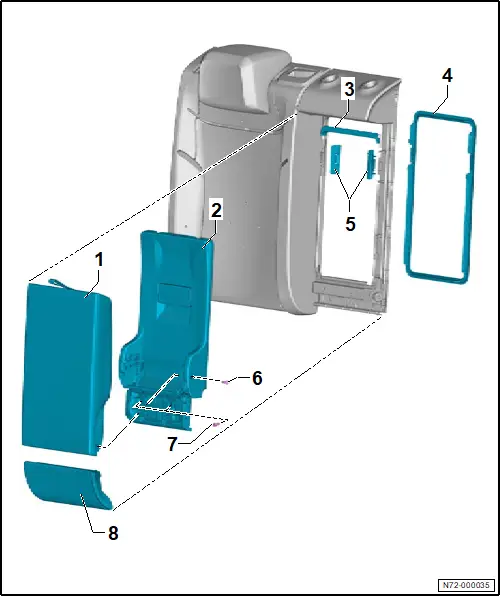

Montageübersicht - Mittelarmlehne

Montageübersicht - Mittelarmlehne

1 - Mittelarmlehne

❏ → Rep.-Gr. 72 ; Mittelarmlehne aus- und einbauen

2 - Klappe für Durchladeeinrichtung

❏ → Rep.-Gr. 72 ; Klappe für Durchladeeinrichtung aus- und einbauen

3 - Anschlagleiste

❏ → Rep.-Gr. 72 ; Abdeckrahmen für Durchladeeinrichtung aus- und einbauen

4 - Abdeckrahmen für Durchladeeinrichtung

❏ → Rep.-Gr. 72 ; Abdeckrahmen für Durchladeeinrichtung aus- und einbauen

5 - Blende für Klappenverrastung

❏ 2 Stück

❏ → Rep.-Gr. 72 ; Abdeckrahmen für Durchladeeinrichtung aus- und einbauen

6 - Schraube

❏ selbstfurchend

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 7 ±1 Nm

7 - Schraube

❏ 2 Stück

❏ 8 Nm

8 - Zwischenpolster

❏ → Rep.-Gr. 74 ; Zwischenpolster aus- und einbauen (Lehne mit Durchladeeinrichtung)

Sitzbank / Einzelsitze aus- und einbauen

Sitzbank / Einzelsitze aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Demontagewerkzeug - T40445 -

Ausbauen

– Vordersitze in vorderste Position stellen.

– Führungen Kindersitzverankerung ausbauen → Rep.-Gr. 74 ; Bezug und Polster Rücksitzbank aus- und einbauen .

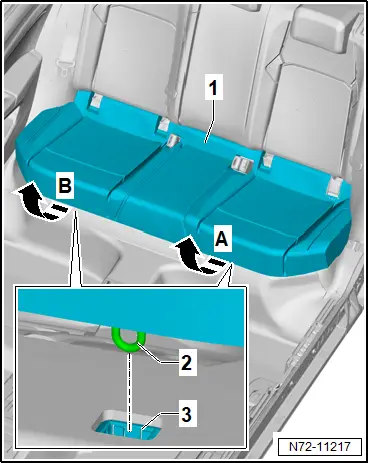

– Demontagewerkzeug - T40445 - im Bereich vom Drahthaken -2- bis zum Anschlag zwischen Sitzbank -1- und Konsole schieben.

– Demontagewerkzeug - T40445 - nach oben drücken und Sitzbank -1- vorsichtig aus Tülle -3- in -Pfeilrichtung A- hebeln.

– Vorgang für andere Seite wiederholen -Pfeilrichtung B- .

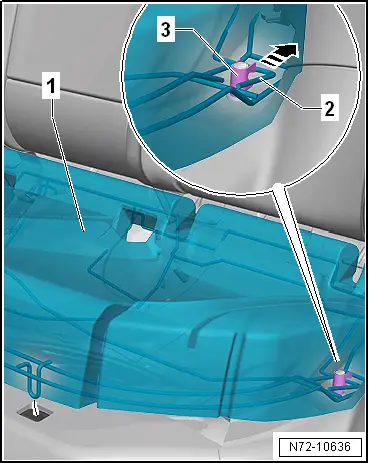

– Sitzbank -1- vorn leicht anheben und Drahtrahmen -2- aus Fanghaken -3- in -Pfeilrichtung- herausschieben.

– Elektrische Steckverbindung trennen.

– Sitzbank -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Karosserieausschnitt -Pfeil- auf Verformungen prüfen.

Tipp

Bleibende leichte Verformungen sind zulässig.

– Bei Verformungen Blech mit Kunststoffhammer richten.

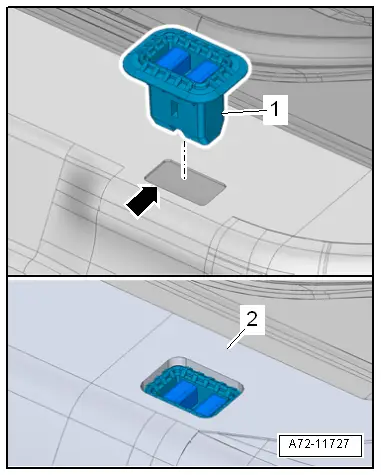

– Bodenbelag -2- anheben und neue Tüllen -1- bis zum hörbaren Einrasten in Karosserieausschnitte -Pfeil- drücken.

– Bodenbelag -2- um Tülle legen, dabei Tülle aber nicht verdecken.

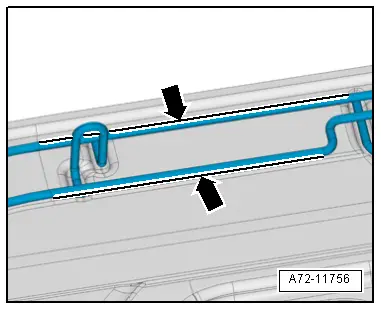

– Vor Einbau der Sitzbank prüfen, ob der Drahtrahmen im gekennzeichneten Bereich -Pfeile- fluchtet.

– Verbogenen Drahtrahmen zurückbiegen, bis Drahtrahmen fluchtet.

Tipp

Darauf achten, dass die Drahthaken richtig einrasten.

– Sitzbank einsetzen und Drahthaken kräftig in Tüllen drücken.
