Montageübersicht - Wasserablaufschläuche

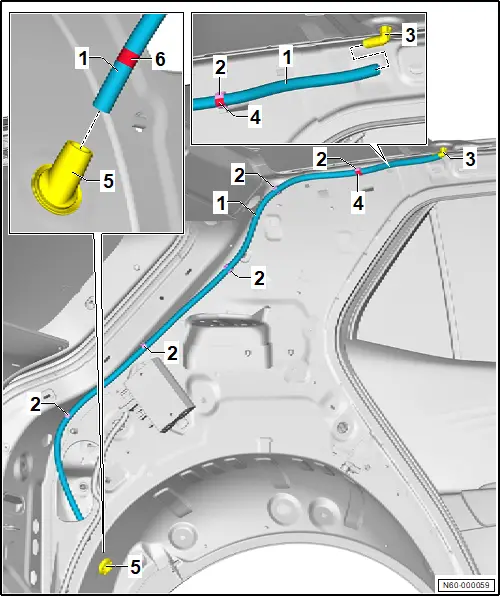

Montageübersicht - Wasserablaufschläuche

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Wasserablaufschlauch

❏ → Rep.-Gr. 60 ; Wasserablaufschläuche aus- und einbauen

❏ → Rep.-Gr. 60 ; Wasserablaufschläuche reinigen

2 - Clip

❏ 5 Stück

3 - Aufnahme für Wasserablaufschlauch

❏ → Rep.-Gr. 60 ; Aufnahme für Wasserablaufschlauch aus- und einbauen

4 - Markierung

❏ für Clip nach Aufnahme

5 - Schlauchhalter

6 - Markierung

❏ für Schlauchhalter

Wasserablaufschläuche reinigen

Wasserablaufschläuche reinigen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Reinigungs- und Einziehhilfe - VAS 6620 -

Das Reinigen ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Radhausschale hinten ausbauen → Rep.-Gr. 66 ; Radhausschale hinten aus- und einbauen .

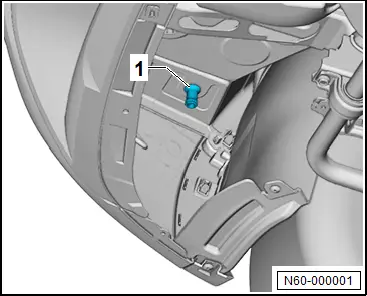

– Reinigungs- und Einziehhilfe - VAS 6620 - von unten in Stopfen -1- einführen und Wasserablaufschlauch reinigen.

Wasserablaufschläuche aus- und einbauen

Wasserablaufschläuche aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Formhimmel lösen und befestigen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Dachverkleidungen; Formhimmel aus- und einbauen .

– Kofferraum-Seitenverkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Kofferraumverkleidungen; Kofferraum-Seitenverkleidung aus- und einbauen .

– C-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; C-Säulen-Verkleidung aus- und einbauen .

– Wasserablaufschlauch -1- aus Clips ausclipsen.

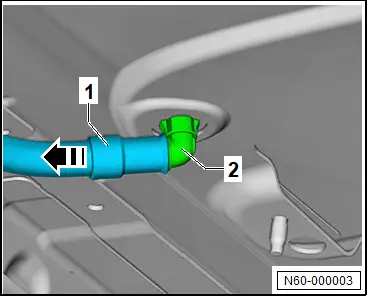

– Wasserablaufschlauch -1- in -Pfeilrichtung- aus Aufnahme -2- ziehen.

– Wasserablaufschlauch -1- aus Schlauchhalter herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Wasserablaufschlauch bis zum Anschlag auf Aufnahme schieben.

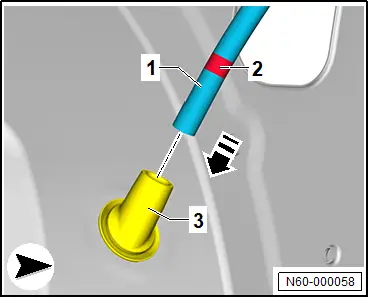

– Wasserablaufschlauch -1- bis zur Markierung -6- auf Schlauchhalter -5- schieben.

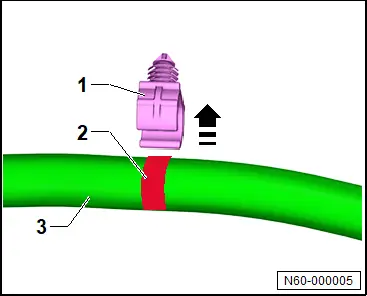

– Wasserablaufschlauch -3- mit Markierung -2- mittig am Clip -1- positionieren und in -Pfeilrichtung- einsetzen.
