Motor am Motor- und Getriebehalter befestigen, Motor hinten Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Halteplatte - VW309A - ♦ Hebevorrichtung - VAS 501 019 - ♦ Motor- und Getriebehalter - VAS 6095A - ♦ Motorhalter - VAS 6095A/1-21 - ♦ Werkstattkran - VAS 6100 - Verletzungsgefahr durch bewegte Teile. Quetschungen von Körperteilen möglich. – Niemals in den Gefahrenbereich greifen oder eintreten. Motor am Motor- und Getriebehalter befestigen, Motor hinten
VORSICHT

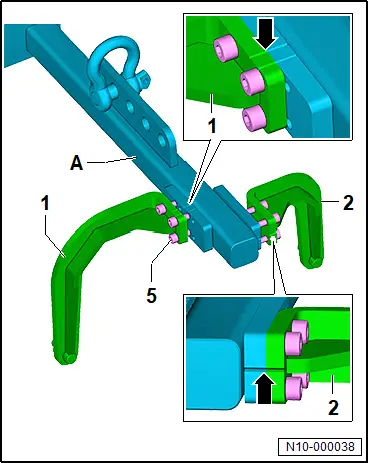

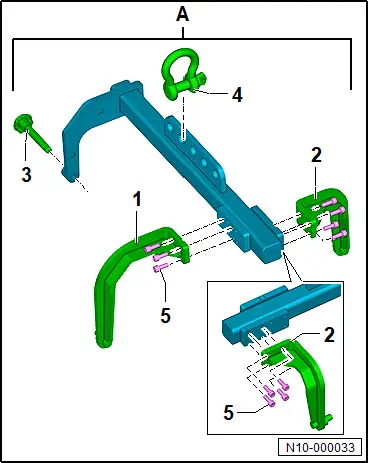

Hebevorrichtung - VAS 501 019 - -A- zusammenbauen
– Bügel - VAS 501 019/1 - -1- und Bügel - VAS 501 019/2 - -2- an Hebevorrichtung ansetzen. Schrauben -5- eindrehen.
– Schäkel -4- in der dargestellten Bohrung befestigen.
– Bügel -1- und -2- zu den Markierungen -Pfeile- ausrichten.
– Schrauben -5- festziehen.
Motor am Motor- und Getriebehalter befestigen

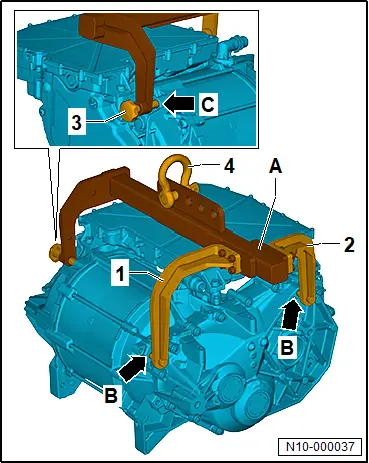

– Bügel -1- und -2- der Hebevorrichtung -A- in Bohrungen -Pfeile B- einsetzen.
– Schraube -3- handfest bis zum Anschlag in Bohrung -Pfeil C- eindrehen.
– Werkstattkran - VAS 6100 - in Schäkel -4- einhängen und Motor anheben.

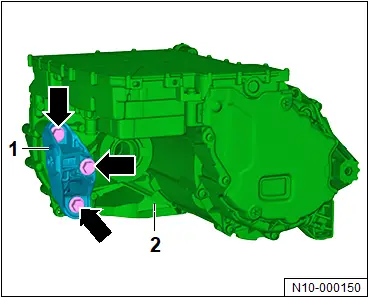

– Schrauben -Pfeile- herausdrehen und Motorstütze -1- vom Motor -2- abnehmen.
– Motorhalter - VAS 6095A/1-21 - -A- an Halteplatte - VW309A - -B- ansetzen und Schrauben festziehen.

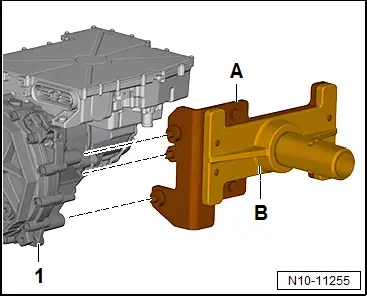

– Motorhalter -A- an Motor -1- ansetzen und Schrauben festziehen.

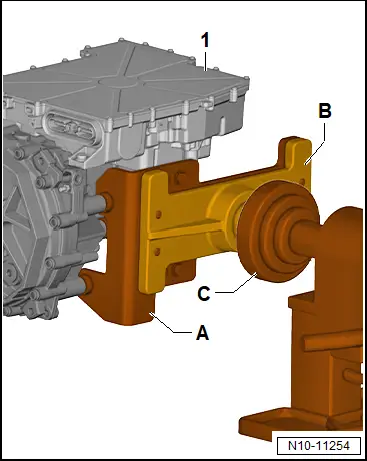

– Motor -1- mit Motorhalter -A- und Halteplatte -B- an Motor- und Getriebehalter - VAS 6095A - -C- befestigen.
Anzugsdrehmomente
♦ → Rep.-Gr. 10 ; Montageübersicht - Motor hinten
Schrauben | Anzugsdrehmoment |
Bügel - VAS 501 019/1 - und Bügel - VAS 501 019/2 - an Hebevorrichtung - VAS 501 019 - | 25 Nm |
Motorhalter - VAS 6095A/1-21 - an Halteplatte - VW309A - | 80 Nm |
Motorhalter - VAS 6095A/1-21 - an Motor | 20 Nm |
Motor hinten einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Getriebeaufnahme - 3282 -
♦ Motor- und Getriebeheber - VAS 6931 -
♦ Steckeinsatz - T10198 -
Drehstromantrieb - VX54 - mit Leistungs- und Steuerelektronik für Elektroantrieb - JX1 - werden nachfolgend Motor genannt.
Einbauen
Bedingung
● Motor ist mit Getriebe auf Getriebeaufnahme - 3282 - und Motor- und Getriebeheber - VAS 6931 - befestigt → Rep.-Gr. 10 ; Motor hinten ausbauen .

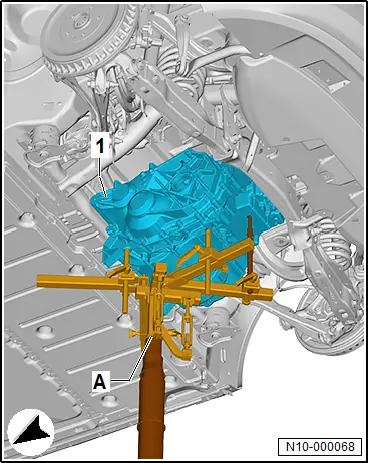

– Motor mit Getriebe -1- bis 150 mm vor Einbaulage anheben.

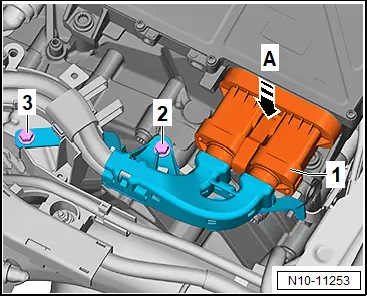

– Oberhalb des Getriebes, elektrische Steckverbindung -1- aufstecken und Verriegelungsbügel in -Pfeilrichtung A- schließen.
– Schrauben -2- und -3- festziehen.

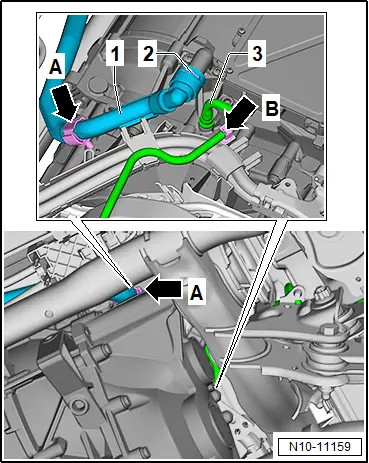

– Oberhalb des Getriebes, Kühlmittelschlauch -1- aufstecken und Verrieglung -2- schließen. Sichere Verrastung durch Gegenziehen prüfen.
– Entlüftungsleitung -3- aufstecken.
– Clip -Pfeil A- und -Pfeil B- schließen.
– Motor mit Getriebe -1- so weit anheben, bis die Schrauben für Motor- und Getriebelager angesetzt werden können.
– Schrauben für Motor- und Getriebelager mit Steckeinsatz - T10198 - festziehen.

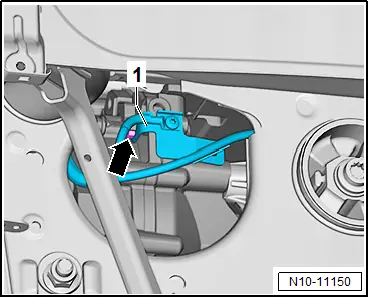

– Halter -1- für Potenzialausgleichsleitung am Getriebe anbauen und Mutter -Pfeil- festziehen.
– Gelenkwellen links und rechts einbauen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 42 ; Gelenkwelle; Gelenkwelle aus- und einbauen .
Wurde die Leistungs- und Steuerelektronik für Elektroantrieb - JX1 - ersetzt:
– Funktion „Leistungs- und Steuerelektronik für Elektroantrieb -JX1- Inbetriebnahme“ durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
Tipp
Beim Beenden der Diagnose wird die Funktion „Fahrmotor für Elektroantrieb kalibrieren“ automatisch ausgeführt.
Fortsetzung
Wurde der Drehstromantrieb - VX54 - ersetzt:
– Funktion „Fahrmotor für Elektroantrieb kalibrieren“ durchführen → Rep.-Gr. 93 ; Drehstromantrieb VX54 kalibrieren .
Fortsetzung Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: – → Rep.-Gr. 19 ; Kühlsystem befüllen .
– → Rep.-Gr. 93 ; Wiederinbetriebnahme des Hochvoltsystems . |
|
Anzugsdrehmomente
♦ → Rep.-Gr. 10 ; Montageübersicht - Motor
♦ → Rep.-Gr. 93 ; Montageübersicht - Fahrmotor für Elektroantrieb, Motor hinten
♦ → Rep.-Gr. 93 ; Montageübersicht - Ladegerät für Hochvoltbatterie
♦ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 42 ; Gelenkwelle; Montageübersicht - Gelenkwelle
♦ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Montageübersicht - Unterbodenverkleidungen
Getriebelager aus- und einbauen
Ausbauen
– → Rep.-Gr. 10 ; Motor vorn ausbauen .

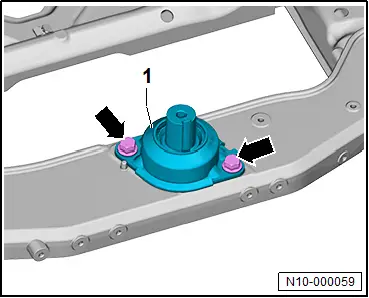

– Schrauben -Pfeile- herausdrehen und Getriebelager -1- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Anzugsdrehmomente
♦ → Rep.-Gr. 10 ; Montageübersicht - Motor vorn
