Volkswagen ID.3: Rücksitzlehne aus- und einbauen. Rückwandverkleidung aus- und einbauen. Blende für Verriegelung aus- und einbauen

Rücksitzlehne aus- und einbauen

Rücksitzlehne aus- und einbauen

Ausbauen

Der Aus- und Einbau ist beispielhaft für die Rücksitzlehne 2 / 3 beschrieben.

– Hutablage herausnehmen.

Rücksitzlehne 2 / 3

– Gurtschloss hinten rechts ausbauen → Rep.-Gr. 69 ; Gurtschloss hinten rechts aus- und einbauen .

– Klappe für Durchladeeinrichtung nach vorn klappen.

Fortsetzung für alle Fahrzeuge

Tipp

Zur besseren Darstellung ist die Rücksitzlehne 1 / 3 links nicht abgebildet.

– Abdeckung -1- vom Mittellager -2- abziehen.

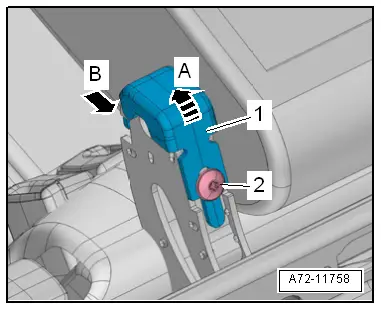

– Schraube -2- herausdrehen.

– Arretierungsbügel -1- in -Pfeilrichtung A- klappen, am Mittellager -Pfeil B- aushängen und abnehmen.

– Rücksitzlehne -2- am Lagerbolzen innen -3- in -Pfeilrichtung A- herausheben und in -Pfeilrichtung B- aus Lagerzapfen außen -1- herausziehen.

– Rücksitzlehne -2- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Rücksitzlehne -2- entgegen der -Pfeilrichtung B- auf Lagerzapfen außen -1- schieben.

– Lagerbolzen innen -3- in Mittellager -4- platzieren.

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Rücksitzlehne

Rückwandverkleidung aus- und einbauen

Rückwandverkleidung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Heißluftgebläse - V.A.G 1416 -

Ausbauen

– Kopfstütze ausbauen → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen .

– Rücksitzlehne nach vorn klappen.

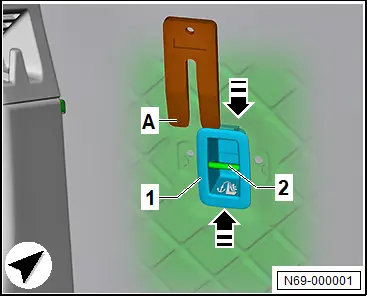

– Rasthaken mit handelsüblichem Kunststoffkeil -A- in -Pfeilrichtung- entriegeln und Abeckung Kindersitzverankerung Rücksitzlehne -1- nach oben abhebeln.

Tipp

Die Rückwandverkleidung ist vollflächig mit dem Lehnenrahmen verklebt.

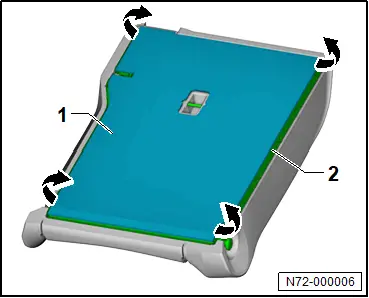

– Rückwandverkleidung -1- umlaufend mit Heißluftgebläse - V.A.G 1416 - erwärmen und vorsichtig vom Lehnenrahmen -2- lösen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

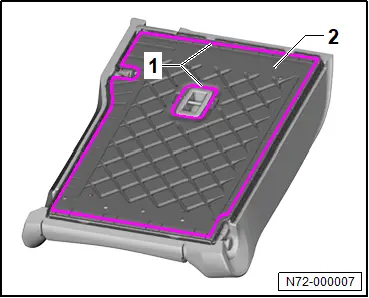

– Klebstoff -1- → Elektronischer Teilekatalog (ETKA) auf Außenfläche Lehnenrahmen -2- auftragen.

– Rückwandverkleidung gleichmäßig zu Außenkanten des Lehnenrahmens -2- und der Öffnung für Abdeckung Kindersitzverankerung Rücksitzlehne ausrichten.

– Rückwandverkleidung fest auflegen und anpressen.

Blende für Verriegelung aus- und einbauen

Blende für Verriegelung aus- und einbauen

Ausbauen

– Kopfstütze ausbauen → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen .

– Seitliche und obere Kederleiste für Bezug im Bereich der Blende für Verriegelung mit Schraubendreher aus Rücksitzlehne aushaken.

Bedingung

● Für den folgenden Arbeitsablauf ist eine 2. Person notwendig.

– Bezug seitlich der Blende für Verriegelung -2- vorsichtig mit handelsüblichem Kunststoffkeil nach außen drücken.

– Rasthaken -1- mit Schraubendreher -3- in -Pfeilrichtung A- drücken und halten.

– Vorgang für andere Seite wiederholen.

– Blende für Verriegelung -2- in -Pfeilrichtung B- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Verriegelung Rücksitzlehne muss leichtgängig funktionieren.
