Volkswagen ID.3: Schalttafelabdeckung Beifahrerseite aus- und einbauen. Lenksäulenverkleidung oben aus- und einbauen. Lenksäulenverkleidung unten aus- und einbauen

Schalttafelabdeckung Beifahrerseite aus- und einbauen

Schalttafelabdeckung Beifahrerseite aus- und einbauen

Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.

– Abdeckung seitlich Schalttafel ausbauen → Rep.-Gr. 70 ; Abdeckung seitlich Schalttafel aus- und einbauen .

– Schalttafelabdeckung Fahrerseite ausbauen → Rep.-Gr. 68 ; Schalttafelabdeckung Fahrerseite aus- und einbauen .

– Mittenausströmer ausbauen → Rep.-Gr. 70 ; Mittenausströmer aus- und einbauen .

– Abdeckung Tunnelstütze ausbauen → Rep.-Gr. 70 ; Abdeckung Tunnelstütze aus- und einbauen .

Linkslenker

– Abdeckung für Handschuhfach ausbauen → Rep.-Gr. 68 ; Abdeckung für Handschuhfach aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Rechtslenker

– Handschuhfach ausbauen → Rep.-Gr. 68 ; Handschuhfach aus- und einbauen .

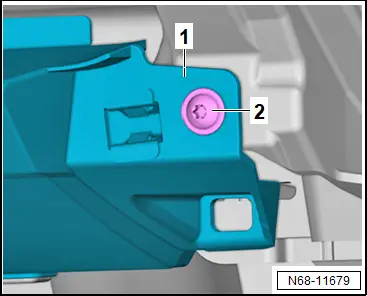

– Schraube -2- aus Schalttafelabdeckung Beifahrerseite -1- herausdrehen.

Fortsetzung für alle Fahrzeuge

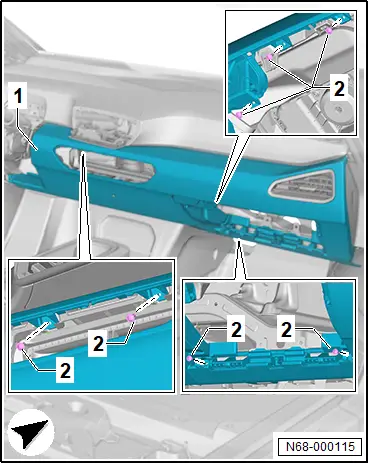

– Schrauben -2- aus Schalttafelabdeckung Beifahrerseite -1- herausdrehen.

– Schalttafelabdeckung Beifahrerseite -1- abnehmen.

– Elektrische Steckverbindung trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 68 ; Montageübersicht - Schalttafelabdeckung Beifahrerseite

Lenksäulenverkleidung oben aus- und einbauen

Lenksäulenverkleidung oben aus- und einbauen

Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.

Ausbauen

– Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 48 ; Lenkrad; Lenkrad aus- und einbauen .

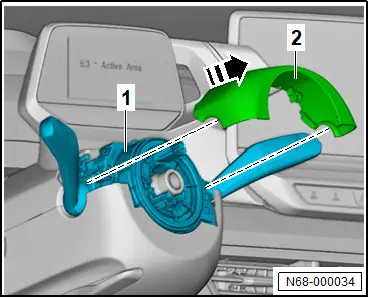

– Lenksäulenverkleidung oben -2- mit handelsüblichem Kunststoffkeil in -Pfeilrichtung- vom Steuergerät für Lenksäulenelektronik - J527 - -1- abhebeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Lenksäulenverkleidung unten aus- und einbauen

Lenksäulenverkleidung unten aus- und einbauen

Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.

Ausbauen

– Lenksäulenverkleidung oben ausbauen → Rep.-Gr. 68 ; Lenksäulenverkleidung oben aus- und einbauen .

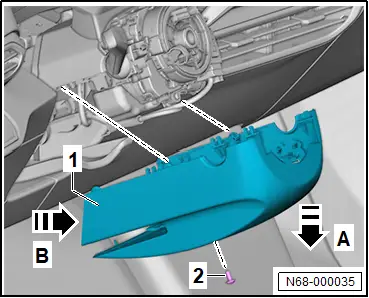

– Schraube -2- herausdrehen.

– Lenksäulenverkleidung unten -1- in -Pfeilrichtung A- schwenken und abclipsen.

– Elektrische Steckverbindung trennen.

– Lenksäulenverkleidung unten -1- in -Pfeilrichtung B- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 68 ; Montageübersicht - Lenksäulenverkleidung
