Volkswagen ID.3: Schalttafelabdeckung Fahrerseite aus- und einbauen, Linkslenker. Schalttafelabdeckung Fahrerseite aus- und einbauen, Rechtslenker. Spaltabdeckung Schalttafeleinsatz aus- und einbauen

Schalttafelabdeckung Fahrerseite aus- und einbauen, Linkslenker

Schalttafelabdeckung Fahrerseite aus- und einbauen, Linkslenker

Ausbauen

– Abdeckung seitlich Schalttafel Fahrerseite ausbauen → Rep.-Gr. 70 ; Abdeckung seitlich Schalttafel aus- und einbauen .

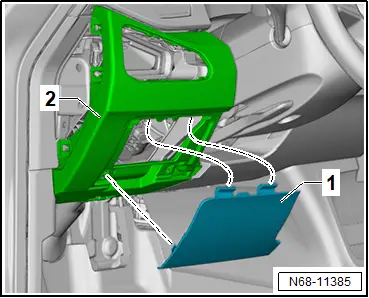

– Abdeckung Sicherungskasten -1- im unteren Bereich abclipsen und nach unten aus der Schalttafelabdeckung Fahrerseite -2- herausziehen.

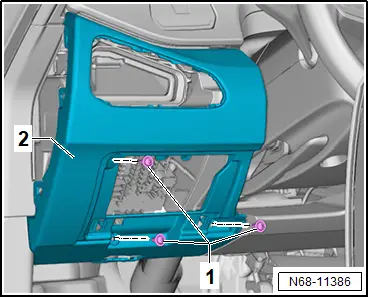

– Schrauben -1- aus der Schalttafelabdeckung Fahrerseite -2- herausdrehen.

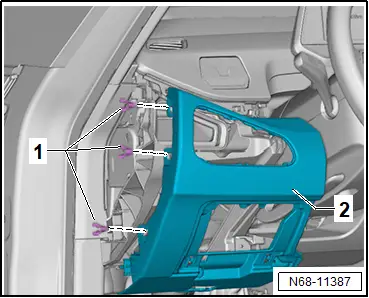

– Die seitlichen Klammern -1- mit handelsüblichem Kunststoffkeil ausbauen.

– Schalttafelabdeckung Fahrerseite -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 68 ; Montageübersicht - Schalttafelabdeckung Fahrerseite, Linkslenker

Schalttafelabdeckung Fahrerseite aus- und einbauen, Rechtslenker

Schalttafelabdeckung Fahrerseite aus- und einbauen, Rechtslenker

Ausbauen

– Abdeckung seitlich Schalttafel Fahrerseite ausbauen → Rep.-Gr. 70 ; Abdeckung seitlich Schalttafel aus- und einbauen .

– Die seitlichen Klammern mit handelsüblichem Kunststoffkeil ausbauen.

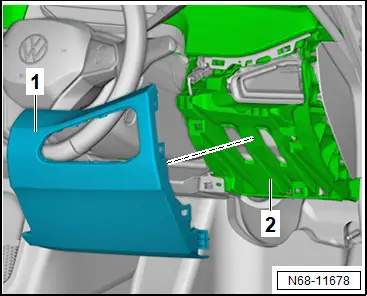

– Schalttafelabdeckung Fahrerseite -1- aus den Aufnahmen im Grundträger -2- ausclipsen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 68 ; Montageübersicht - Schalttafelabdeckung Fahrerseite, Rechtslenker

Spaltabdeckung Schalttafeleinsatz aus- und einbauen

Spaltabdeckung Schalttafeleinsatz aus- und einbauen

Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.

Ausbauen

– Lenkrad so weit wie möglich herausziehen und nach unten stellen. Hierzu den vollen Verstellbereich der Lenksäulenverstellung nutzen.

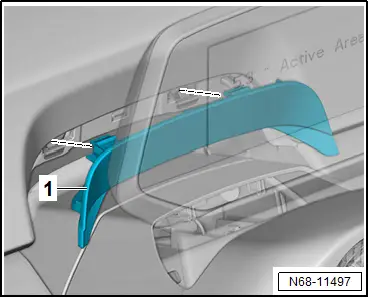

– Vordere Blende, Spaltabdeckung Schalttafeleinsatz -1- mit handelsüblichem Kunststoffkeil ausclipsen.

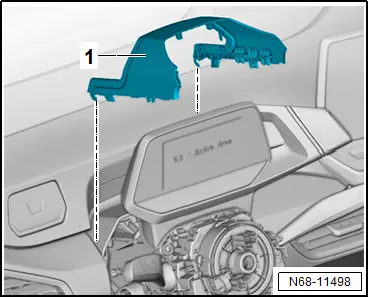

– Spaltabdeckung Schalttafeleinsatz -1- mit handelsüblichem Kunststoffkeil nach oben ausclipsen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
