Volkswagen ID.3: Schließbügel aus- und einbauen. Türaußengriff aus- und einbauen. Türaußengriff zerlegen und zusammenbauen

Schließbügel aus- und einbauen

Schließbügel aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

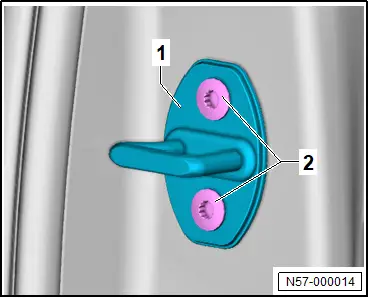

– Schrauben -2- herausdrehen.

– Schließbügel -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Fahrzeuge mit Schließbügel mit Krümmung:

– Schließbügel mit Krümmung nach innen an C-Säule ansetzen.

Fortsetzung für alle Fahrzeuge

– → Rep.-Gr. 58 ; Schließbügel einstellen .

Anzugsdrehmomente

♦ → Rep.-Gr. 58 ; Montageübersicht - Tür

Türaußengriff aus- und einbauen

Türaußengriff aus- und einbauen

Der Ausbau des Türaußengriff Tür hinten erfolgt sinngemäß dem Ausbau des Türaußengriff Tür vorn → Rep.-Gr. 57 ; Türaußengriff aus- und einbauen .

Türaußengriff zerlegen und zusammenbauen

Türaußengriff zerlegen und zusammenbauen

Das Zusammenbauen ist beispielhaft für den linken Türgriff beschrieben.

Da der Türgriff nicht zerstörungsfrei zerlegt werden kann, ist das Zerlegen nicht beschrieben.

Türaußengriff Tür hinten links - EX8 - und Türaußengriff Tür hinten rechts - EX9 - werden nachfolgend Türgriff genannt.

Bedingung

● Handlungen und Vorgaben müssen eingehalten werden → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Bauteile mit Klebebänder; Vorgaben für Bauteile mit Klebebänder .

● Zum Zusammenbau muss ein neuer Türgriff und neue Türgriffblende verwendet werden

● Lackierprozess der neuen Türgriffblende muss vollständig abgeschlossen sein

– Klebeflächen reinigen und ablüften lassen.

– Schutzfolie vom Klebeband -2- abziehen.

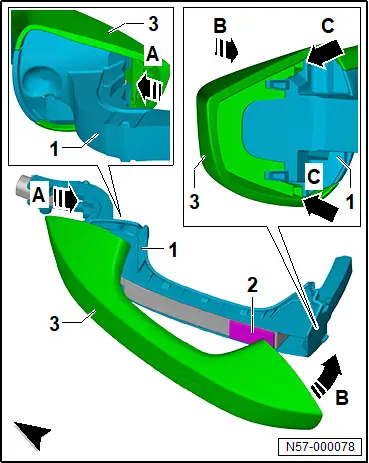

– Türgriffblende -3- in -Pfeilrichtung A- auf den Grundkörper -1- schieben.

– Türgriffblende -3- in -Pfeilrichtung B- auf den Grundkörper -1- drücken.

– Türgriffblende -3- bis zum hörbaren Einrasten der Verrastungen -Pfeile C- in -Pfeilrichtung A- am Grundkörper -1- aufdrücken.

– Türgriffblende -3- im Bereich des Klebebands -2- aufdrücken.

Bedingung

● Mindestaushärtezeit muss eingehalten werden.
