Volkswagen ID.3: Schließbügel einstellen. Türscharnier aus- und einbauen, Linkslenker. Türscharnier aus- und einbauen, Rechtslenker

Schließbügel einstellen

Schließbügel einstellen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Einstelllehre - 3371 -

Bedingung

● Fahrzeug muss auf ebener Fläche stehen

● Tür muss ohne größeren Kraftaufwand im Schließbügel einrasten

Tipp

Schließbügel ist korrekt eingestellt, wenn im geschlossenen Zustand:

♦ gleichmäßige Spaltmaße vorliegen

♦ die Konturen fluchten

♦ die Tür nicht zu weit nach innen oder außen steht

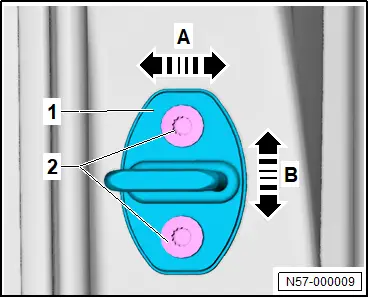

– Schrauben -2- lösen.

Tipp

Es müssen erhöhte Kräfte aufgebracht werden, um Schließbügel zu verstellen.

Flucht der Tür vorn zum Kotflügel oder zur Tür hinten einstellen:

– Schließbügel -1- in -Pfeilrichtung A- oder in -Pfeilrichtung B- schieben.

– Schrauben -2- festziehen.

Bedingung

● Anzugsreihenfolge muss eingehalten werden → Rep.-Gr. 57 ; Montageübersicht - Tür .

– Spaltmaße mit Einstelllehre - 3371 - prüfen, dabei → Rep.-Gr. 00 ; Spaltmaße Mitte beachten.

Wenn die Tür nicht korrekt eingestellt ist:

– Schließbügel lösen.

– → Rep.-Gr. 57 ; Tür einstellen .

Fortsetzung

Anzugsdrehmomente

♦ → Rep.-Gr. 57 ; Montageübersicht - Tür

Türscharnier aus- und einbauen, Linkslenker

Türscharnier aus- und einbauen, Linkslenker

Oberteil des Türscharniers oder Unterteil des Türscharniers wird nachfolgend Türscharnier genannt.

Ausbauen

Vorbereitung

– Tür ausbauen → Rep.-Gr. 57 ; Tür aus- und einbauen .

Oberteil des Türscharniers

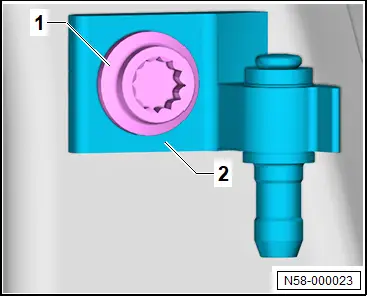

– Schraube -1- herausdrehen.

– Türscharnier -2- abnehmen.

Unterteil des Türscharniers oben

Linke Fahrzeugseite:

– Sicherungshalter C - SC - lösen und absenken → Elektrische Anlage; Rep.-Gr. 97 ; Relaisträger, Sicherungsträger, E-Boxen; Sicherungshalter C SC aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Rechte Fahrzeugseite:

– Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Handschuhfach aus- und einbauen .

Fortsetzung für alle Fahrzeuge

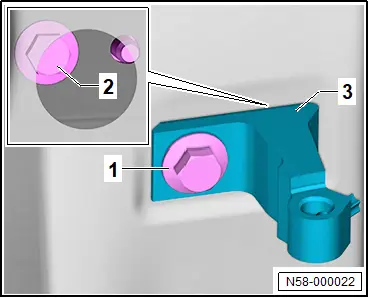

– Schrauben -1- und -2- herausdrehen.

– Türscharnier -3- abnehmen.

Unterteil des Türscharniers unten

– A-Säulen-Verkleidung unten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; A-Säulen-Verkleidung unten aus- und einbauen .

– Schrauben -1- und -2- herausdrehen.

– Türscharnier -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– → Rep.-Gr. 57 ; Tür einstellen .

Türscharnier aus- und einbauen, Rechtslenker

Türscharnier aus- und einbauen, Rechtslenker

Oberteil des Türscharniers oder Unterteil des Türscharniers wird nachfolgend Türscharnier genannt.

Ausbauen

Vorbereitung

– Tür ausbauen → Rep.-Gr. 57 ; Tür aus- und einbauen .

Oberteil des Türscharniers

– Schraube -1- herausdrehen.

– Türscharnier -2- abnehmen.

Unterteil des Türscharniers oben

Linke Fahrzeugseite:

– Sicherungshalter C - SC - lösen und absenken → Elektrische Anlage; Rep.-Gr. 97 ; Relaisträger, Sicherungsträger, E-Boxen; Sicherungshalter C SC aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Rechte Fahrzeugseite:

– Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Schalttafelabdeckung Fahrerseite aus- und einbauen .

Fortsetzung für alle Fahrzeuge

– Schrauben -1- und -2- herausdrehen.

– Türscharnier -3- abnehmen.

Unterteil des Türscharniers unten

– A-Säulen-Verkleidung unten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; A-Säulen-Verkleidung unten aus- und einbauen .

– Schrauben -1- und -2- herausdrehen.

– Türscharnier -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– → Rep.-Gr. 57 ; Tür einstellen .
