Schließzylinder aus- und einbauen

Schließzylinder aus- und einbauen

Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.

Ausbauen

– Türgriff ausbauen → Rep.-Gr. 57 ; Türaußengriff aus- und einbauen .

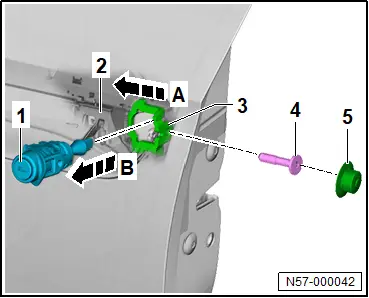

– Abdeckkappe -5- abhebeln.

– Schraube -4- ca. 6 Umdrehungen herausdrehen.

– Schraube -4- mit Verriegelung -3- in -Pfeilrichtung A- hineindrücken, bis Schließzylinder -1- frei gegeben wird.

– Schließzylinder -1- in -Pfeilrichtung B- aus Lagerbügel -2- nehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 57 ; Montageübersicht - Schließeinheit

Betätigungszug für Türaußenbetätigung aus- und einbauen

Betätigungszug für Türaußenbetätigung aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Schließeinheit Fahrertür - VX21 - und Schließeinheit Beifahrertür - VX22 - werden nachfolgend Türschloss genannt.

Ausbauen

– Türschloss ausbauen → Rep.-Gr. 57 ; Schließeinheit VX21/VX22 aus- und einbauen .

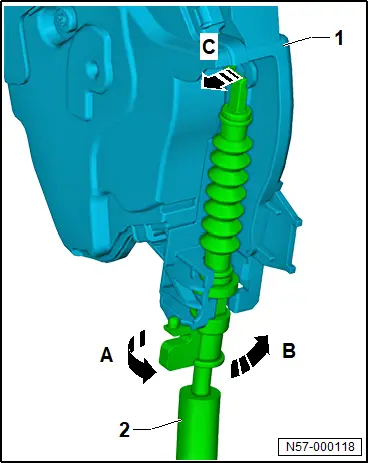

Türschloss mit SAFE-Verriegelung

– Bowdenzug -2- um 90° in -Pfeilrichtung A- verdrehen und aus Halterung herausnehmen.

– Bowdenzug -2- so weit in -Pfeilrichtung B- schwenken, bis Bowdenzug -2- in -Pfeilrichtung C- aus Öse im Türschloss -1- herausgefädelt werden kann.

Fortsetzung für alle Fahrzeuge

Türschloss ohne SAFE-Verriegelung

– Bowdenzug -2- um 90° in -Pfeilrichtung A- verdrehen und aus Halterung herausnehmen.

– Bowdenzug -2- so weit in -Pfeilrichtung B- schwenken, bis Bowdenzug -2- in -Pfeilrichtung C- aus Öse im Türschloss -1- herausgefädelt werden kann.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Betätigungszug für Türinnenbetätigung aus- und einbauen

Betätigungszug für Türinnenbetätigung aus- und einbauen

Schließeinheit Fahrertür - VX21 - und Schließeinheit Beifahrertür - VX22 - werden nachfolgend Türschloss genannt.

Betätigungszug für Türinnenbetätigung wird nachfolgend Bowdenzug genannt.

Ausbauen

– Türschloss ausbauen → Rep.-Gr. 57 ; Schließeinheit aus- und einbauen .

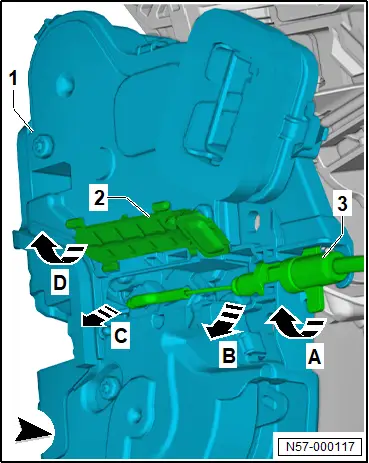

Fahrzeuge mit Türschloss mit „Klappe“ für Bowdenzug:

– „Klappe“ -2- in -Pfeilrichtung D- öffnen.

– Bowdenzug -3- um 90° in -Pfeilrichtung A- drehen und in -Pfeilrichtung B- herausschwenken.

– Bowdenzug -3- schwenken, sodass Bowdenzug -3- in -Pfeilrichtung C- aus Öse im Türschloss -1- ausgefädelt werden kann.

– Bowdenzug -3- ausfädeln.

Fortsetzung für alle Fahrzeuge

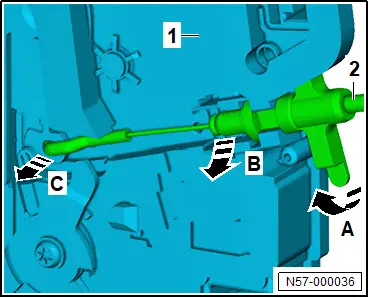

Fahrzeuge mit Türschloss ohne „Klappe“ für Bowdenzug:

– Bowdenzug -2- um 90° in -Pfeilrichtung A- drehen und in -Pfeilrichtung B- herausschwenken.

– Bowdenzug -2- schwenken, sodass Bowdenzug -2- in -Pfeilrichtung C- aus Öse im Türschloss -1- ausgefädelt werden kann.

– Bowdenzug -2- ausfädeln.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
