Volkswagen ID.3: Fensterheber aus- und einbauen. Fensterschachtleiste innen aus- und einbauen. Fensterschachtleiste außen aus- und einbauen
Fensterheber aus- und einbauen Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen –
Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr. 70 ; Türverkleidungen vorn; Türverkleidung vorn aus- und

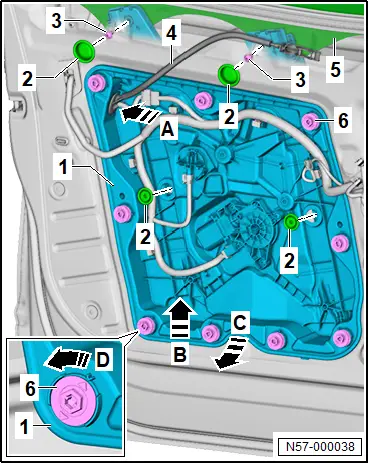

einbauen . – Abdeckkappen -2- /Klebeband mit handelsüblichem Kunststoffkeil vom Fensterheber -1- abhebeln/abziehen – Türscheibe vorn -5- aus Fensterheber lösen → Rep.-Gr. 64 ; Türscheibe vorn aus- und einbauen . – Türscheibe vorn -5- nach oben schieben und mit handelsüblichem Klebeband gegen Herabfallen sichern. – Elektrische Steckverbindungen trennen. – Elektrische Leitungen ausclipsen. – Schrauben -3- herausdrehen. – Clips -6- in -Pfeilrichtung D- um 90° drehen und herausziehen. – Bowdenzug mit Tülle -4- in -Pfeilrichtung A- aus Fensterheber -1- führen. – Fensterheber -1- etwas in -Pfeilrichtung B- schieben. – Fensterheber -1- in -Pfeilrichtung C- aus Tür herausziehen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Bedingung ● Einbaureihenfolge Clips muss eingehalten werden ● Clips müssen hörbar einrasten – Clips links und rechts mittig einbauen. – Restliche Clips einbauen. – Vor Einbau Türverkleidung, Funktionsprüfung durchführen. Anzugsdrehmomente ♦ → Rep.-Gr. 57 ; Montageübersicht - Fensterheber
Fensterschachtleiste innen aus- und einbauen Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen –
Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr. 70 ; Türverkleidungen vorn; Türverkleidung vorn aus- und
einbauen . Beschädigungsgefahr der Fensterschachtleiste innen durch fehlerhaften Ausbau. Fensterschachtleiste innen kann sich verbiegen. – Fensterschachtleiste vorsichtig abhebeln. Fensterheber aus- und einbauen
Fensterschachtleiste innen aus- und einbauen
HINWEIS
– Fensterschachtleiste innen -1- in -Pfeilrichtung A- gleichmäßig und ohne zu verbiegen vom Türflansch -2- abhebeln.
Einbauen
Bedingung

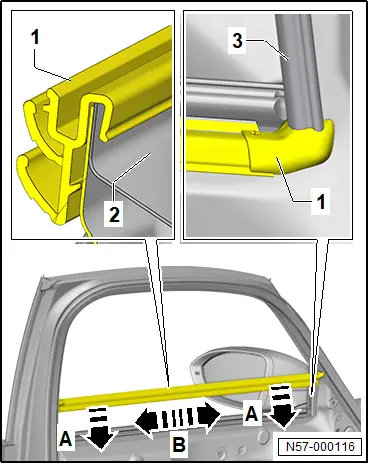

● Fensterschachtleiste innen -1- muss korrekt zur Fensterführung -3- positioniert werden.
– Fensterschachtleiste innen -1- in -Pfeilrichtung B- zwischen feststehender Türscheibe vorn und hinterem Teil der Fensterführung -3- ausmitteln.
– Fensterschachtleiste innen -1- in -Pfeilrichtung A- gleichmäßig von Hand auf Türflansch -2- drücken.
_312.webp)
Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
Fensterschachtleiste außen aus- und einbauen
Fensterschachtleiste außen aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Demontagekeil-Set - VAS 895 015 -
♦ Keil - T10039/1 -
Ausbauen
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
Fensterschachtleiste außen wird nachfolgend Leiste genannt.
Bauform der Fensterschachtleiste weicht ausstattungs-/baustandsabhängig ab.
Fahrzeuge mit Blende für A-Säule:
– Blende für A-Säule ausbauen → Rep.-Gr. 57 ; Türeinbauteile; Blende A-Säule aus- und einbauen .
Fortsetzung für alle Fahrzeuge

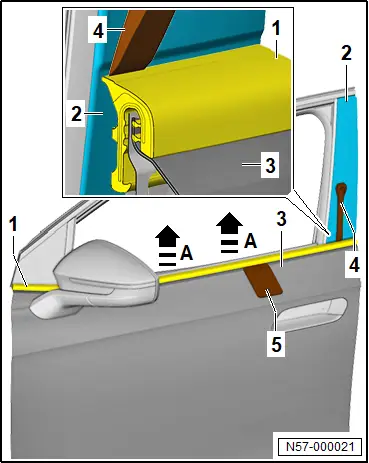

| – Keil Nr. 3 -4- aus Demontagekeil-Set - VAS 895 015 - zwischen Leiste -1- und Blende für B-Säule an Tür vorn -2- einführen. Tipp Metalleinleger in der Leiste kann nicht geradegebogen werden.
Bedingung ● Leiste -1- von Außenkanten beginnend und gleichmäßig ausbauen – Leiste -1- mit Keil - T10039/1 - -5- in -Pfeilrichtung A- vom Türflansch -3- abhebeln. |
|
HINWEIS
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Leiste an Fuge der B-Säule ausrichten.
– Leiste bündig an Fuge der Türaußenteil ausrichten.
Bedingung
● Leiste nicht mit Schlagwerkzeug eingebauen
– Leiste von B-Säule nach vorn verlaufend gleichmäßig von Hand auf Türflansch drücken.
