Schriftzüge am Heck aus- und einbauen

Schriftzüge am Heck aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Heißluftgebläse - V.A.G 1416 -

Bedingung

● Handlungen und Vorgaben müssen eingehalten werden → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Bauteile mit Klebebänder; Vorgaben für Bauteile mit Klebebänder .

Ausbauen

– Schriftzug mit Heißluftgebläse - V.A.G 1416 - erwärmen.

– Schriftzug von Heckklappe abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Klebereste beseitigen und Klebeflächen reinigen → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Bauteile mit Klebebänder; Vorgaben für Bauteile mit Klebebänder .

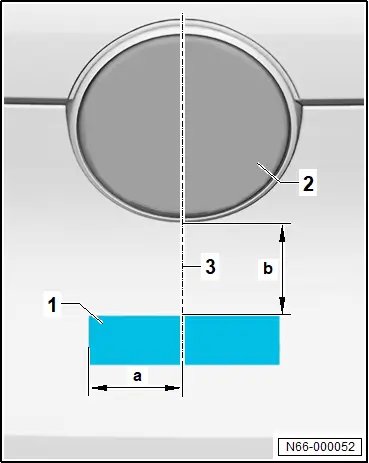

– Schriftzug am Heck -1- ansetzen, dabei Maßangaben beachten:

„ID.3“

♦ Mittenlinie -3-

♦ Seitenmaß -a- 47,4 ±1 mm

♦ Höhenmaß -b- 65,3 ±1 mm

GTX

♦ Mittenlinie -3-

♦ Seitenmaß -a- 61,0 ±1 mm

♦ Höhenmaß -b- 61,5 ±1 mm

– Schriftzug am Heck -1- mit einer Kraft zwischen 40 N bis 50 N andrücken.

Bedingung

● Mindestaushärtezeit muss eingehalten werden.

Schriftzüge und Embleme an den Seiten ersetzen

Schriftzüge und Embleme an den Seiten ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Andrückrolle - T40400 -

♦ Heißluftgebläse - V.A.G 1416 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Bedingung

● Handlungen und Vorgaben müssen eingehalten werden → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Bauteile mit Klebebänder; Vorgaben für Bauteile mit Klebebänder .

Ausbauen

– Schriftzüge mit Heißluftgebläse - V.A.G 1416 - erwärmen.

– Schriftzug von Kotflügel abziehen.

Einbauen

– Klebereste beseitigen und Klebeflächen reinigen.

Linke Fahrzeugseite:

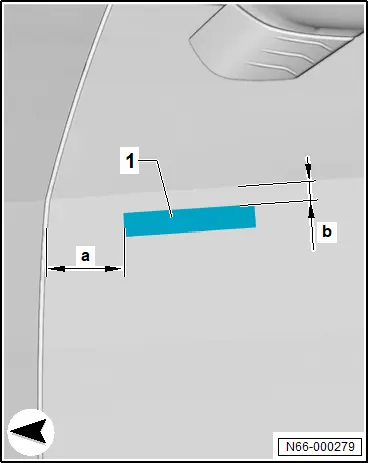

– Schriftzug am Kotflügel -1- ansetzen, dabei Maßangaben beachten:

„PRO“ :

♦ Seitenmaß -a- 67,7 mm

♦ Höhenmaß -b- 17,5 mm

„PRO S“ :

♦ Seitenmaß -a- 67,7 mm

♦ Höhenmaß -b- 17,5 mm

„GTX“ :

♦ Seitenmaß -a- 69,9 mm

♦ Höhenmaß -b- 17,5 mm

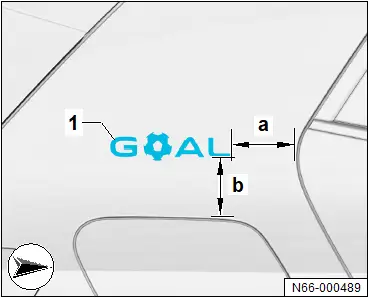

– Schriftzug am Kotflügel -1- ansetzen, dabei Maßangaben beachten:

„Goal“ :

♦ Seitenmaß -a- 87 mm

♦ Höhenmaß -b- 140 mm

Fortsetzung für alle Fahrzeuge

Rechte Fahrzeugseite:

– Schriftzug am Kotflügel -1- ansetzen, dabei Maßangaben beachten:

„PRO“ :

♦ Seitenmaß -a- 68,7 mm

♦ Höhenmaß -b- 17,5 mm

„PRO S“ :

♦ Seitenmaß -a- 68,6 mm

♦ Höhenmaß -b- 18 mm

„GTX“ :

♦ Seitenmaß -a- 69,1 mm

♦ Höhenmaß -b- 17,5 mm

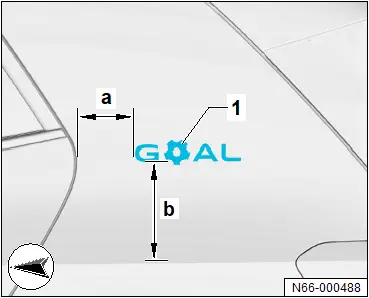

– Schriftzug am Kotflügel -1- ansetzen, dabei Maßangaben beachten:

„Goal“ :

♦ Seitenmaß -a- 87 mm

♦ Höhenmaß -b- 76 mm

Fortsetzung für alle Fahrzeuge

– Schriftzug andrücken.

– Schriftzug mit Andrückrolle - T40400 - im Bereich Klebeband mit einer Kraft zwischen 40 N bis 50 N anrollen.

Bedingung

● Mindestaushärtezeit muss eingehalten werden.

Montageübersicht - Fahrradträgeraufnahme

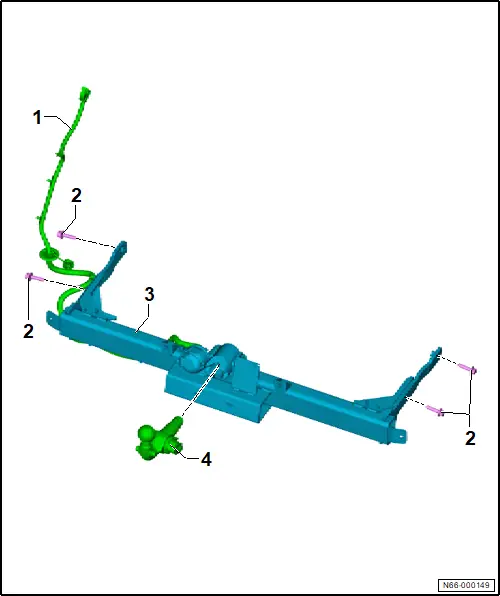

Montageübersicht - Fahrradträgeraufnahme

1 - Elektrische Leitung

2 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ 50 Nm + 180°

3 - Fahrradträgeraufnahme

4 - Abnehmbarer Kugelkopf
