Volkswagen ID.3: Montageübersicht - Schriftzüge und Embleme. Emblem vorn aus- und einbauen. Emblem am Heck aus- und einbauen

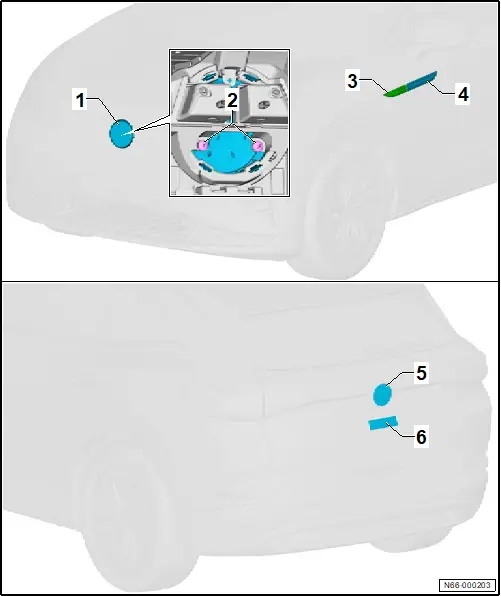

Montageübersicht - Schriftzüge und Embleme

Montageübersicht - Schriftzüge und Embleme

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Emblem vorn

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 66 ; Emblem vorn aus- und einbauen

2 - Schraube

❏ ausstattungs-/baustandsabhängig

❏ 2 Stück

❏ 2 Nm

3 - Schriftzug am Kotflügel

❏ ausstattungs-/baustandsabhängig

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 66 ; Schriftzüge und Embleme an den Seiten ersetzen

4 - Schriftzug an Tür

❏ ausstattungs-/baustandsabhängig

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 66 ; Schriftzüge und Embleme an den Seiten ersetzen

5 - Emblem hinten

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 66 ; Emblem hinten aus- und einbauen

6 - Schriftzug hinten

❏ ausstattungs-/baustandsabhängig

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 66 ; Schriftzüge hinten aus- und einbauen

Emblem vorn aus- und einbauen

Emblem vorn aus- und einbauen

Emblem vorn mit Modul für Konturbeleuchtung des Emblems vorn - MX16 - wird nachfolgend Emblem genannt.

Ausbauen

– Stoßfängerabdeckung ausbauen → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen .

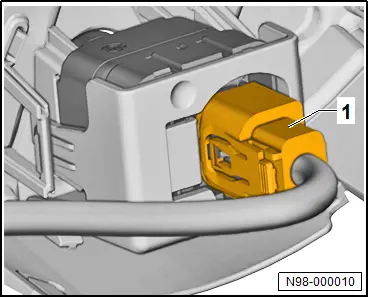

Fahrzeuge mit Umfeld-Kamera vorn - R243 - im Emblem:

– Elektrische Steckverbindung -1- trennen.

Fortsetzung für alle Fahrzeuge

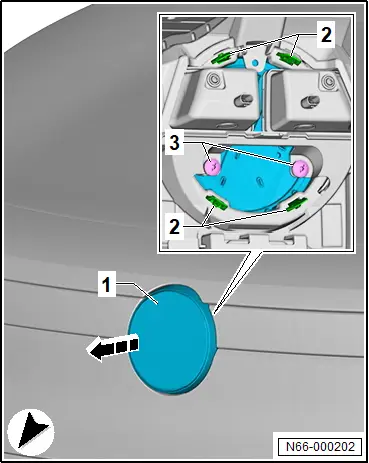

Fahrzeuge mit Schrauben im Emblem:

– Schrauben -3- herausdrehen.

Fortsetzung für alle Fahrzeuge

– Verrastungen -2- lösen.

– Emblem -1- in -Pfeilrichtung- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Emblem einsetzen und drücken, bis Verrastung hörbar einrastet.

Fahrzeuge mit Umfeld-Kamera vorn - R243 - im Emblem:

– Umfeld-Kamera vorn - R243 - kalibrieren → Fahr-Assistenzsysteme; Rep.-Gr. 98 ; Umfeld-Kamera; Umfeld-Kamerasystem kalibrieren .

Fortsetzung für alle Fahrzeuge

Anzugsdrehmomente

♦ → Rep.-Gr. 66 ; Montageübersicht - Schriftzüge und Embleme

Emblem am Heck aus- und einbauen

Emblem am Heck aus- und einbauen

Ausbauen

– Schwenkemblem -1- leicht öffnen.

– Handelsüblichen Schaber -3- zwischen Emblem am Heck -2- und Schwenkemblem -1- ansetzen.

– Emblem am Heck -2- in -Pfeilrichtung A- abhebeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Emblem am Heck ansetzen und bis zum hörbaren Einrasten andrücken.
