Sensor für Regen- und Lichterkennung G397 aus- und einbauen

Sensor für Regen- und Lichterkennung - G397 - mit Luftfeuchtigkeitsgeber für Klimaanlage - G260 - und Fotosensor für Sonneneinstrahlung - G107 - wird nachfolgend Sensor genannt.

Ausbauen

Wird der Sensor ersetzt:

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Fortsetzung

– Innenspiegel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Innenspiegel; Innenspiegel aus- und einbauen .

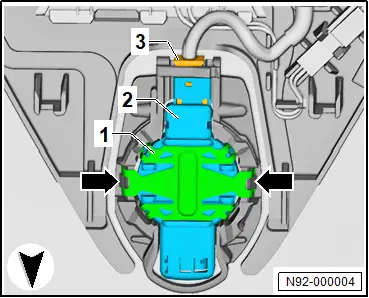

– Elektrische Steckverbindung -3- trennen.

– Verrastungen -Pfeile- entriegeln.

– 1 Minute warten, damit sich das Silikonpad zum rückstandsfreien Lösen entspannt.

– Sensor -2- von oben beginnend vorsichtig aus Halteplatte für Innenspiegel herausnehmen.

– Sensor -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Frontscheibe innerhalb Halteplatte für Innenspiegel gründlich reinigen.

Ausgebauter Sensor:

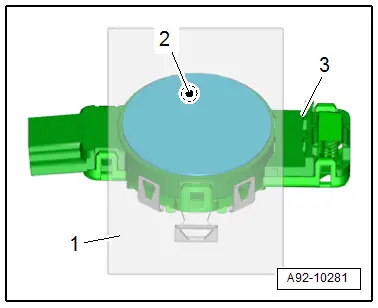

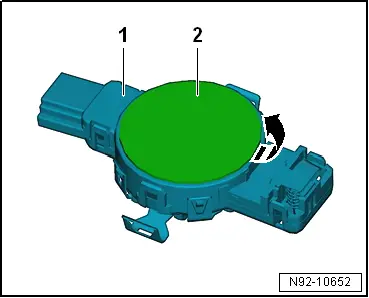

– Koppelkissen -2- in -Pfeilrichtung- abziehen.

HINWEIS

Beschädigungsgefahr des Luftfeuchtigkeitssensors durch unsachgemäße Handhabung.

– Sensor für Regen- und Lichterkennung ganz vorsichtig aus- und einbauen.

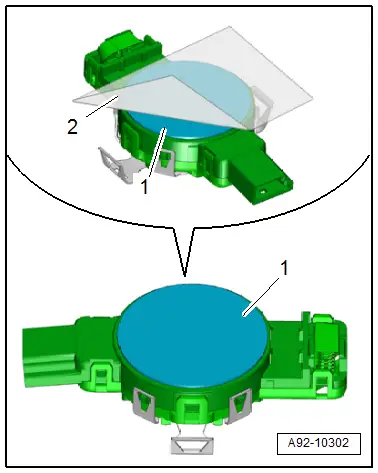

– Sensor -1- reinigen, dazu einen oder mehrere handelsübliche Klebestreifen auf Klebefläche des Sensors -1- aufkleben und abziehen.

– Klebefläche des Sensors -1- mit fusselfreiem Reinigungstuch reinigen.

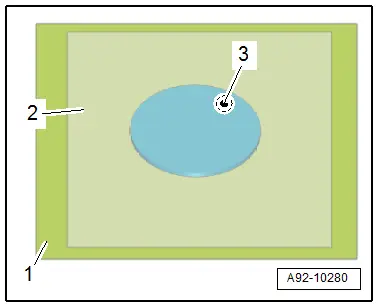

– Silikonpapier -1- von Koppelkissen -3- abziehen.

Bedingung

● Schutzfolie -2- muss auf Koppelkissen -3- verbleiben.

– Koppelkissen -2- mithilfe Schutzfolie -1- mittig auf Sensor -3- positionieren.

– Koppelkissen -2- mit Schutzfolie -1- blasenfrei aufdrücken.

– Schutzfolie -2- abziehen.

Fortsetzung

Neuer Sensor:

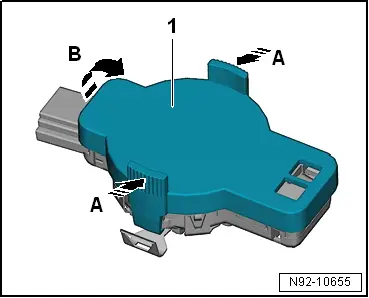

– Greifstück in -Pfeilrichtungen A- drücken.

– Schutzkappe -1- in -Pfeilrichtung B- abnehmen.

Fortsetzung

– Sensor -2- in Halteplatte für Innenspiegel einsetzen.

Bedingung

● Sensor muss zur korrekten Funktion ohne Einschlüsse und blasenfrei auf der Frontscheibe aufliegen.

Bedingung

● Haltespange -1- muss hörbar einrasten.

– Haltespange andrücken.

– Elektrische Steckverbindung -3- aufstecken.

Wurde der Sensor ersetzt:

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

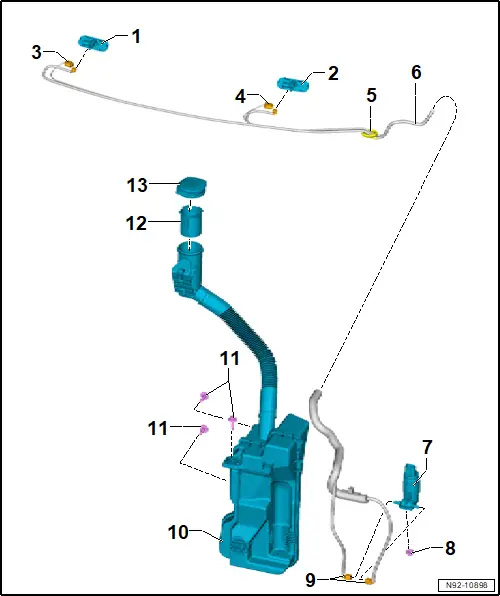

Montageübersicht - Frontscheibenwaschanlage

1 - Spritzdüse rechts

❏ ausstattungs-/baustandsabhängig

❏ mit Heizwiderstand für Spritzdüse rechts - Z21 -

❏ Spritzdüsen einstellen → Heft ; Scheibenwisch- und -waschanlage und Scheinwerferreinigungsanlage: Funktionsprüfung

❏ → Rep.-Gr. 92 ; Spritzdüsen aus- und einbauen

2 - Spritzdüse links

❏ ausstattungs-/baustandsabhängig

❏ mit Heizwiderstand für Spritzdüse links - Z20 -

❏ Spritzdüsen einstellen → Heft ; Scheibenwisch- und -waschanlage und Scheinwerferreinigungsanlage: Funktionsprüfung

❏ → Rep.-Gr. 92 ; Spritzdüsen aus- und einbauen

3 - Elektrische Steckverbindung für Heizwiderstand für Spritzdüse rechts - Z21 -

❏ ausstattungs-/baustandsabhängig

4 - Elektrische Steckverbindung für Heizwiderstand für Spritzdüse links - Z20 -

❏ ausstattungs-/baustandsabhängig

5 - Tülle

6 - Waschwasserleitung

7 - Frontscheibenwasch- und Heckscheibenwaschpumpe - V59 -

❏ → Rep.-Gr. 92 ; Scheibenwaschpumpe V59 aus- und einbauen

8 - Dichttülle

9 - Anschluss Waschwasserleitung

10 - Waschwasserbehälter

❏ mit Scheiben-Waschwasserstandsgeber - G33 -

❏ → Rep.-Gr. 92 ; Waschwasserbehälter aus- und einbauen

11 - Schraube

❏ 3 Stück

❏ 8 Nm

12 - Sieb

13 - Verschlussdeckel für Einfüllstutzen

Waschwasserbehälter aus- und einbauen

Frontscheibenwasch- und Heckscheibenwaschpumpe - V59 - wird nachfolgend Frontscheibenwasch- und Heckscheibenwaschpumpe genannt.

Ausbauen

– Radhausschale vorn links ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Radhausschale; Radhausschale vorn aus- und einbauen .

– Handelsübliche Auffangwanne unter Waschwasserbehälter stellen.

HINWEIS

Gefahr von Undichtigkeiten.

– Eine Trennung zwischen Waschwasserbehälter und Einfüllstutzen ist nicht vorgesehen.

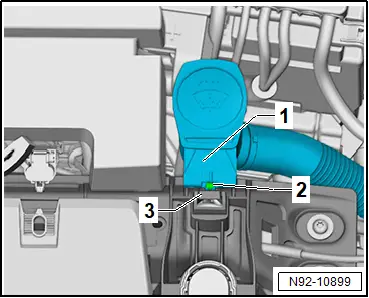

– Rasthaken -2- entriegeln.

– Einfüllstutzen -1- nach oben aus Halterung -3- aushaken.

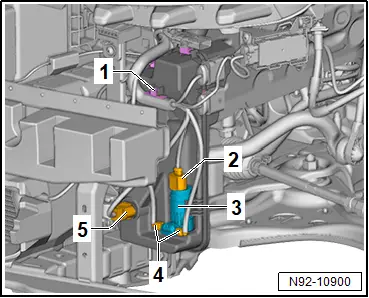

– Elektrische Steckverbindungen -2- und -5- trennen.

– Waschwasserleitungen -4- an Frontscheibenwasch- und Heckscheibenwaschpumpe -3- entriegeln und abziehen.

– Halter -1- Leitungsstrang vom Waschwasserbehälter abziehen.

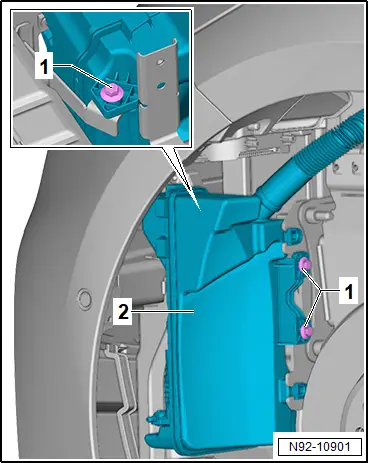

– Schrauben -1- herausdrehen.

– Waschwasserbehälter -2- von Führungsschienen abziehen und herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Tipp

Um ein vertauschtes Anschließen der Waschwasserleitungen an Frontscheibenwasch- und Heckscheibenwaschpumpe zu verhindern, sind die Anschlüsse an Frontscheibenwasch- und Heckscheibenwaschpumpe und Waschwasserleitungen farblich markiert. Anschlussstücke Waschwasserleitungen müssen bei Einbau jeweils auf die farblich entsprechenden Anschlüsse der Frontscheibenwasch- und Heckscheibenwaschpumpe gesteckt werden.

Anzugsdrehmomente

♦ → Rep.-Gr. 92 ; Montageübersicht - Frontscheibenwaschanlage
