Volkswagen ID.3: Sitzneigungsverstellung aus- und einbauen. Lehne vorn aus- und einbauen. Kopfstütze aus- und einbauen

Sitzneigungsverstellung aus- und einbauen

Sitzneigungsverstellung aus- und einbauen

Motor für Neigungsverstellung des Fahrersitzes - V243 - und Motor für Neigungsverstellung des Beifahrersitzes - V244 - werden nachfolgend Motor für Sitzneigungsverstellung genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– → Rep.-Gr. 72 ; Vordersitz auf Halter für Sitzreparatur montieren .

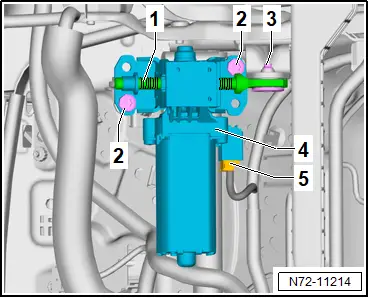

– Elektrische Steckverbindung -5- trennen.

– Schraube -3- für Einstellspindel -1- vom Motor für Sitzneigungsverstellung -4- herausdrehen.

– Schrauben -2- herausdrehen.

– Motor für Sitzneigungsverstellung -4- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Sitzneigungsverstellung

Lehne vorn aus- und einbauen

Lehne vorn aus- und einbauen

Ausbauen

– Vordersitz ausbauen → Rep.-Gr. 72 ; Vordersitz aus- und einbauen .

– Sitzverkleidung Innenseite ausbauen → Rep.-Gr. 72 ; Sitzverkleidung Innenseite aus- und einbauen .

– Sitzverkleidung Außenseite ausbauen → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen .

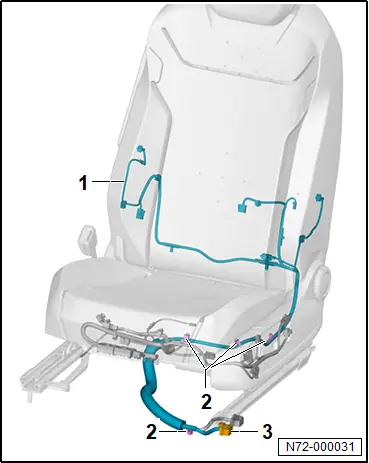

– Elektrische Steckverbindung -3- trennen.

– Halteclips -2- von elektrischer Leitung -1- an Sitzwanne ausclipsen.

– Elektrische Leitung -1- zum Seitenairbag vorn Außenseite aus Geflechtschlauch ausfädeln.

Fahrersitz

– Elektrische Leitung zum Seitenairbag vorn Innenseite aus Geflechtschlauch ausfädeln.

Fortsetzung für alle Fahrzeuge

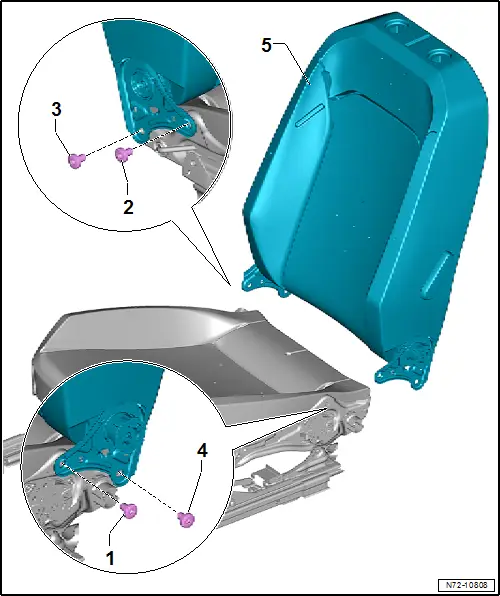

– Schrauben -1- bis -4- herausdrehen.

– Lehne vorn -5- nach vorn neigen.

– Polster Sitzwanne zur Seite drücken.

– Elektrische Leitung für Seitenairbag vorn Außenseite aus Sitzwanne herausziehen.

Fahrersitz

– Elektrische Leitung für Seitenairbag vorn Innenseite aus Sitzwanne herausziehen.

Fortsetzung für alle Fahrzeuge

– Lehne vorn abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Elektrische Leitung so verlegen, dass die ursprüngliche Leitungsführung wiederhergestellt wird.

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Lehne vorn

Kopfstütze aus- und einbauen

Kopfstütze aus- und einbauen

Ausbauen

– Vordersitz in vorderste tiefste Position stellen.

– Lehne vorn 45° neigen.

Tipp

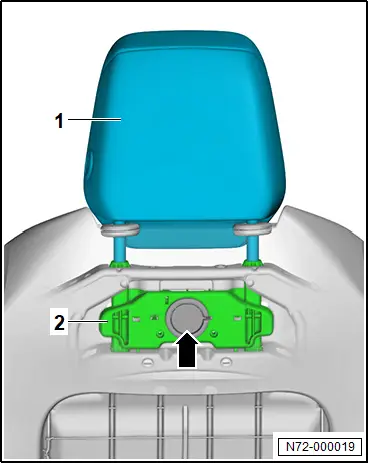

Die Entriegelungstaste der Kopfstütze -Pfeil- befindet sich 9 cm unterhalb der Lehnenoberkante an der Kopfstützenführung -2- .

– Entriegelungstaste der Kopfstütze -Pfeil- drücken und Kopfstütze -1- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Kopfstütze bis zum hörbaren Einrasten nach unten schieben.
