Volkswagen ID.3: Integrierte Kopfstütze aus- und einbauen. Kopfstützenführung aus- und einbauen. Schalter für Verstellung der Lendenwirbelstütze E176/E177 aus- und einbauen

Integrierte Kopfstütze aus- und einbauen

Integrierte Kopfstütze aus- und einbauen

Ausbauen

– Bezug und Polster Lehne trennen → Rep.-Gr. 74 ; Bezug und Polster Lehne trennen .

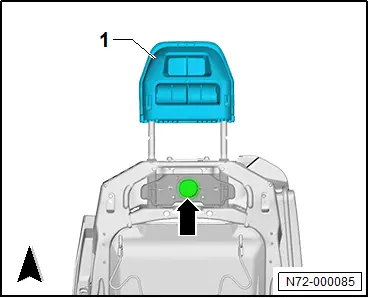

– Entriegelungstaste der Kopfstütze -Pfeil- drücken und integrierte Kopfstütze -1- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Integrierte Kopfstütze bis zum hörbaren Einrasten nach unten schieben.

Kopfstützenführung aus- und einbauen

Kopfstützenführung aus- und einbauen

Ausbauen

– Bezug und Polster Lehne ausbauen → Rep.-Gr. 74 ; Bezug und Polster Lehne aus- und einbauen .

Fahrzeuge mit Top-Sport Sitz

– Integrierte Kopfstütze ausbauen → Rep.-Gr. 72 ; Integrierte Kopfstütze aus- und einbauen .

Fortsetzung für alle Fahrzeuge

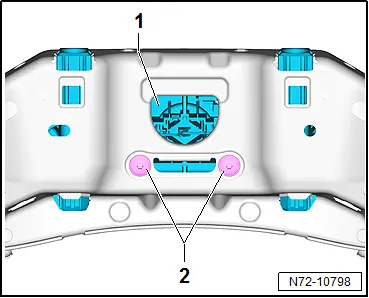

– Schrauben -2- herausdrehen.

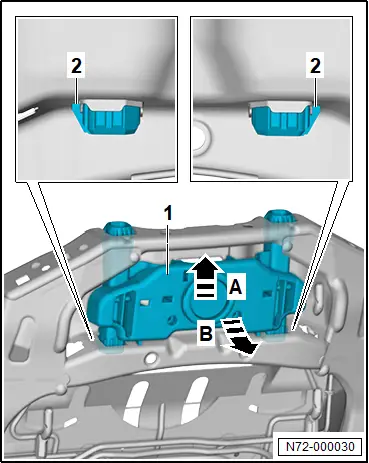

– Rasthaken -2- entriegeln.

– Kopfstützenführung -1- in -Pfeilrichtung A- schieben und in -Pfeilrichtung B- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Die beiden unteren Rasthaken müssen vollständig mit dem Lehnengestell verrasten.

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Kopfstütze

Schalter für Verstellung der Lendenwirbelstütze E176/E177 aus- und einbauen

Schalter für Verstellung der Lendenwirbelstütze E176/E177 aus- und einbauen

Ausbauen

Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes - E176 - und Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes - E177 - werden nachfolgend Schalter genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Sitzverkleidung Außenseite ausbauen → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen .

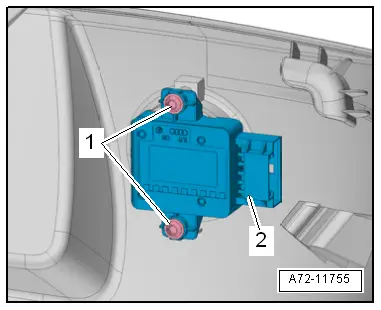

– Schrauben -1- herausdrehen.

– Elektrische Steckverbindung trennen.

– Schalter -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne
