Stellelement für Hochvolt-Ladesteckerverriegelung 1 F498 aus- und einbauen

Stellelement für Hochvolt-Ladesteckerverriegelung 1 F498 aus- und einbauen

Stellelement für Hochvolt-Ladesteckerverriegelung 1 - F498 - wird nachfolgend Stellelement genannt.

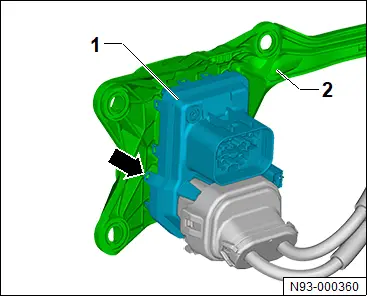

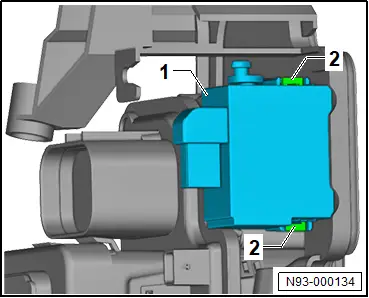

– Rasthaken -2- entriegeln.

– Stellelement -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Montageübersicht - Ladesteckdose

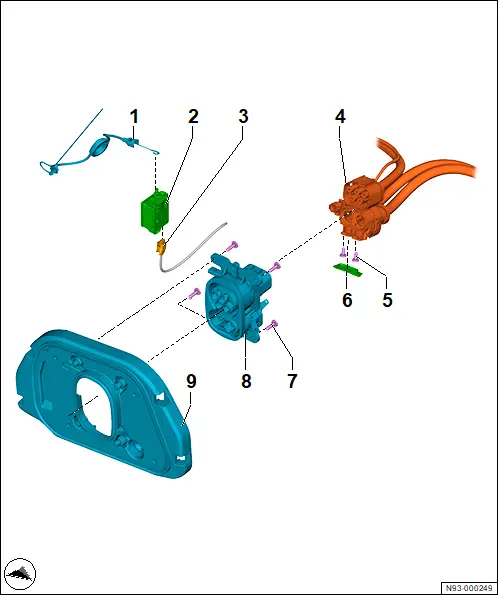

Montageübersicht - Ladesteckdose

1 - Bowdenzug

2 - Stellelement für Hochvolt-Ladesteckerverriegelung 1 - F498 -

❏ → Rep.-Gr. 93 ; Stellelement für Hochvolt-Ladesteckerverriegelung 1 F498 aus- und einbauen

3 - Elektrische Steckverbindung

4 - Ladeleitung

5 - Schraube

❏ 2 Stück

❏ 7,5 Nm

6 - Abdeckung

7 - Schraube

❏ 4 Stück

❏ 8 Nm

8 - Ladesteckdose 1 für Hochvoltbatterieladung - UX4 -

❏ → Rep.-Gr. 93 ; Ladesteckdose 1 für Hochvoltbatterieladung UX4 aus- und einbauen

9 - Halter Ladedose

Ladesteckdose 1 für Hochvoltbatterieladung UX4 aus- und einbauen

Ladesteckdose 1 für Hochvoltbatterieladung UX4 aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Montagewerkzeug - T10691 -

Ladesteckdose 1 für Hochvoltbatterieladung - UX4 - wird nachfolgend Ladesteckdose genannt.

– Ladeklappeneinheit ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 55 ; Ladeklappeneinheit; Ladeklappeneinheit aus- und einbauen .

– Radhausschale hinten rechts ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Radhausschale; Radhausschale hinten aus- und einbauen .

Bedingung

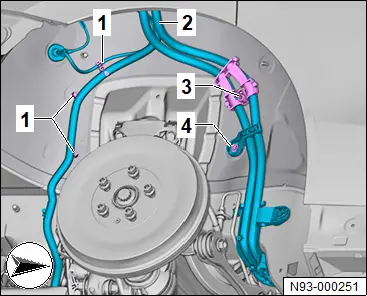

● Hochvoltleitung -2- muss vor dem Trennen der Ladesteckdose im Radhaus gelöst werden.

– Clipse - 1 - und -3- im Radhausbereich ausclipsen.

– Mutter -4- abschrauben.

– Verunreinigungen an elektrischen Steckverbindungen mit fusselfreiem Reinigungstuch und Reinigungslösung entfernen → Elektronischer Teilekatalog (ETKA) .

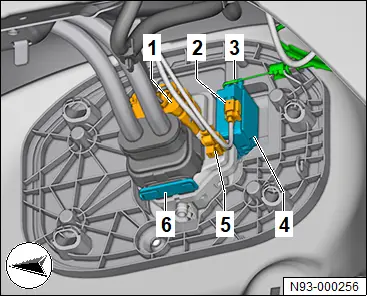

– Elektrische Steckverbindung -1- oben trennen.

– Elektrische Steckverbindungen -2- und -5- trennen.

– Bowdenzug -3- von Stellelement für Hochvolt-Ladesteckerverriegelung 1 - F498 - -4- abnehmen.

– Abdeckung -6- abhebeln.

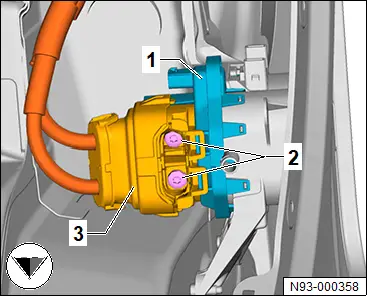

– Schrauben -2- herausdrehen.

– Halter Ladesteckdose -1- in -Pfeilrichtung- entriegeln.

– → Rep.-Gr. 93 ; Stellelement für Hochvolt-Ladesteckerverriegelung 1 F498 aus- und einbauen

– Rasthaken hinter Halter für Stellelement für Hochvolt-Ladesteckerverriegelung 1 - F498 - lösen.

– Rasthaken -Pfeil- umlaufend abbrechen.

– Ladesteckdose -1- von Halter -2- trennen.

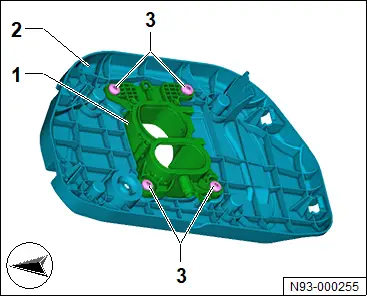

– Schrauben -3- herausdrehen.

– Halter Ladesteckdose -2- von Halter -1- trennen.

Einbauen

– Ladesteckdose -2- mit Halter -3- bis zum hörbaren einrasten zusammenstecken.

– Elektrische Steckverbindung und Aufnahme bis zum Hörbaren einrasten zusammenstecken.

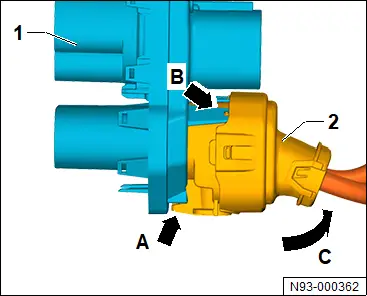

– Elektrische Steckverbindung und Aufnahme -2- an -A- ansetzen und in -Pfeilrichtung C- mit Ladesteckdose -1- an Rasthaken -B - hörbar verrasten.

– Montagewerkzeug - T10691 - in Ladesteckdose -1- einstecken.

– Schrauben -3- mit Anzugsdrehmoment festziehen.

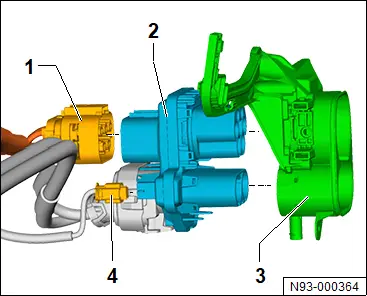

– Elektrische Steckverbindung -1- und -4- mit Ladesteckdose -2- verbinden.

– Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 93 ; Montageübersicht - Ladesteckdose
