Stellelement für Hochvolt-Ladesteckerverriegelung 1 F498 aus- und einbauen

Stellelement für Hochvolt-Ladesteckerverriegelung 1 F498 aus- und einbauen

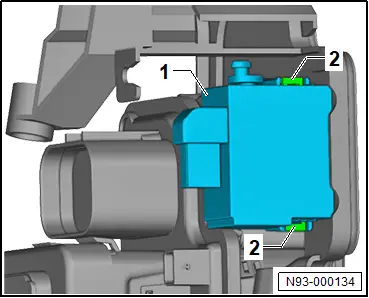

Stellelement für Hochvolt-Ladesteckerverriegelung 1 - F498 - wird nachfolgend Stellelement genannt.

– Rasthaken -2- entriegeln.

– Stellelement -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

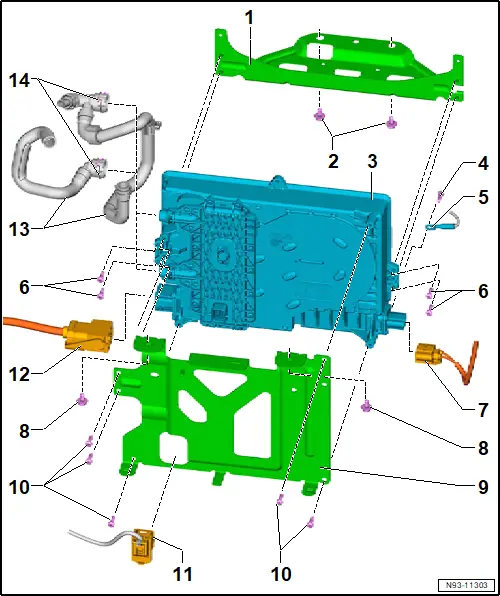

Montageübersicht - Ladegerät für Hochvoltbatterie

Montageübersicht - Ladegerät für Hochvoltbatterie

1 - Halter für Ladegerät 1 für Hochvoltbatterie - AX4 -

2 - Schraube

❏ 2 Stück

❏ 20 Nm

3 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

❏ → Rep.-Gr. 93 ; Ladegerät 1 für Hochvoltbatterie AX4 aus- und einbauen

4 - Schraube

❏ 8 Nm

5 - Potenzialausgleichsleitung mit zusätzlichen externen PE-Leiter

6 - Schraube

❏ 4 Stück

❏ 8 Nm

7 - Elektrische Steckverbindung für Hochvolt

8 - Schraube

❏ 2 Stück

❏ 20 Nm

9 - Halter für Ladegerät 1 für Hochvoltbatterie - AX4 -

10 - Schraube

❏ 5 Stück

❏ 8 Nm

11 - Elektrische Steckverbindung für Bordnetz

12 - Elektrische Steckverbindung für Hochvolt

13 - Kühlmittelschlauch

14 - Halteklammer für Kühlmittelschlauch

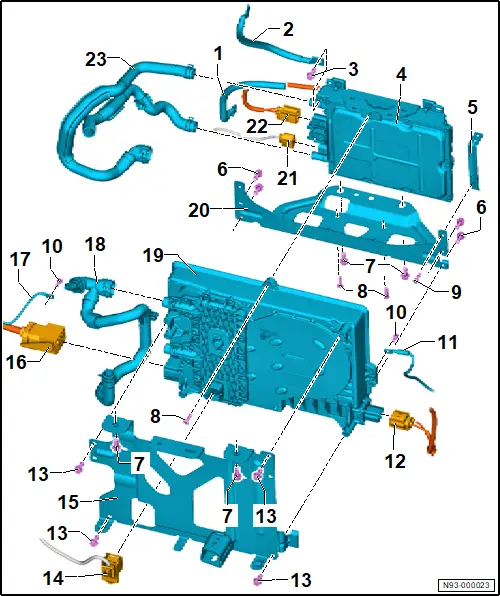

Montageübersicht - Ladegerät für Hochvoltbatterie

Montageübersicht - Ladegerät für Hochvoltbatterie

1 - 12 Volt Spannungsversorgung

❏ Pluspol

2 - 12 Volt Spannungsversorgung

❏ Minuspol

3 - Schraube

❏ 20 Nm

4 - Spannungswandler - A19 -

❏ → Rep.-Gr. 93 ; Spannungswandler A19 aus- und einbauen

5 - Halter

6 - Schraube

❏ 4 Stück

❏ 8 Nm

7 - Schraube

❏ 4 Stück

❏ 20 Nm

8 - Schraube

❏ 3 Stück

❏ 8 Nm

9 - Schraube

❏ 8 Nm

10 - Schraube

❏ 2 Stück

❏ 8 Nm

11 - Potenzialausgleichleitung

12 - Elektrische Steckverbindung für Hochvolt

13 - Schraube

❏ 4 Stück

❏ 8 Nm

14 - Elektrische Steckverbindung für Bordnetz

15 - Halter für Ladegerät 1 für Hochvoltbatterie - AX4 -

16 - Elektrische Steckverbindung für Hochvolt

17 - Potenzialausgleichleitung

18 - Kühlmittelschlauch

19 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

❏ → Rep.-Gr. 93 ; Ladegerät 1 für Hochvoltbatterie AX4 aus- und einbauen

20 - Halter für Spannungswandler - A19 -

21 - Elektrische Steckverbindung für Bordnetz

22 - Elektrische Steckverbindung für Hochvolt

23 - Kühlmittelschlauch
