Volkswagen ID.3: Unterbodenverkleidung seitlich aus- und einbauen. Unterbodenverkleidung seitlich aus- und einbauen. Unterbodenverkleidung vorn aus- und einbauen

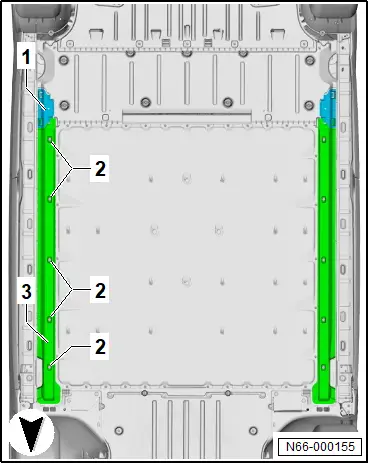

Unterbodenverkleidung seitlich aus- und einbauen

Unterbodenverkleidung seitlich aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die rechte Fahrzeugseite beschrieben.

Ausbauen

– Abdeckung -1- abclipsen.

– Schrauben -2- herausdrehen.

– Spreizmuttern -2- herausnehmen.

– Unterbodenverkleidung seitlich -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 66 ; Montageübersicht - Unterbodenverkleidungen 55, 62 kWh

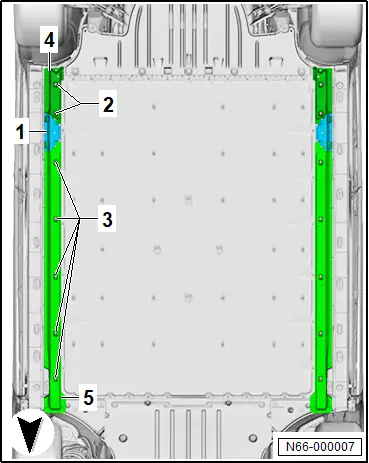

Unterbodenverkleidung seitlich aus- und einbauen

Unterbodenverkleidung seitlich aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die rechte Fahrzeugseite beschrieben.

Unterbodenverkleidung seitlich wird nachfolgend Unterbodenverkleidung genannt.

Ausbauen

Unterbodenverkleidung ausbauen.

– Abdeckung -1- abclipsen.

– Schrauben -3- herausdrehen.

– Spreizmuttern -3- herausnehmen.

– Unterbodenverkleidung -5- abnehmen.

Unterholmverkleidung hinten/Abstützung Unterfahrschutz ausbauen.

– Schrauben -2- herausdrehen.

– Unterholmverkleidung hinten -4- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 66 ; Montageübersicht - Unterbodenverkleidungen 82 kWh

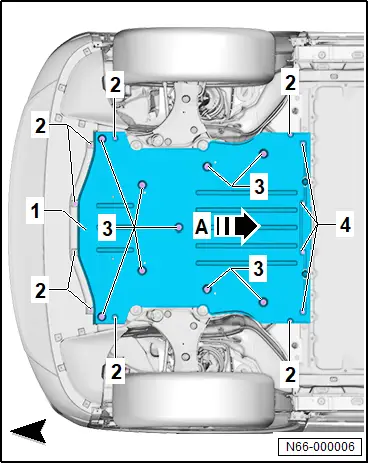

Unterbodenverkleidung vorn aus- und einbauen

Unterbodenverkleidung vorn aus- und einbauen

Ausbauen

– Schrauben -2- und -3- herausdrehen.

– Clips -4- ausclipsen.

– Unterbodenverkleidung vorn -1- in -Pfeilrichtung A- aus Stoßfängerabdeckung herausziehen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Mittlere Schraube muss zuerst gesetzt werden.

Anzugsdrehmomente

♦ → Rep.-Gr. 66 ; Montageübersicht - Unterbodenverkleidungen

♦ → Rep.-Gr. 66 ; Montageübersicht - Radhausschale vorn

♦ → Rep.-Gr. 63 ; Montageübersicht - Stoßfängerabdeckung
