Variantendarstellung Hochvoltbatterie 1 AX2

Variantendarstellung Hochvoltbatterie 1 AX2

Aufgrund der unterschiedlichen Baustände variieren die Hochvoltbatterie 1 - AX2 - in ihren Reparaturabläufen und Drehmomenten in der untenstehenden Tabelle sind die Batterien durch äußere markante Erkennungsmarkmale in Varianten eingeteilt.

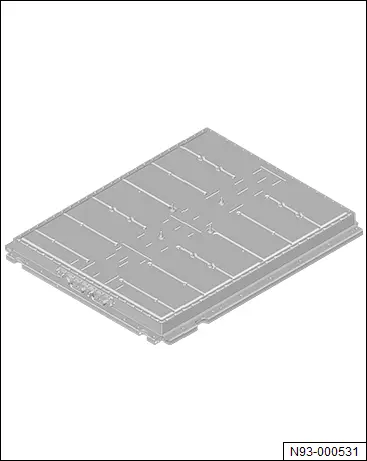

Variante 0

– Kanten des Batteriegehäuse-Oberteils ohne Wachs

Variante 1

– Batteriegehäuse-Oberteil aus Stahl

– Kanten des Batteriegehäuse-Oberteils gewachst -1-

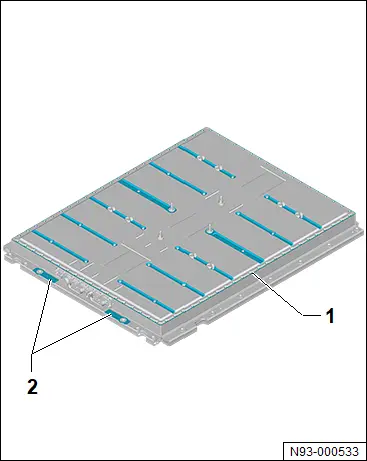

Variante 1.1

– Batteriegehäuse-Oberteil aus Stahl

– Kanten des Batteriegehäuse-Oberteils gewachst -1-

– Abstandshalter am Batteriegehäuse-Unterteil -2-

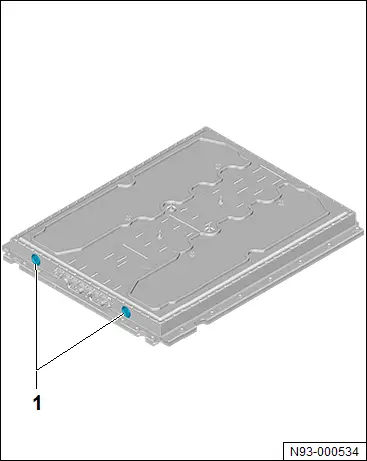

Variante 2

– Zusätzliche Sicherheitsventile -1-

Montageübersicht - eingebaute Hochvoltbatterie

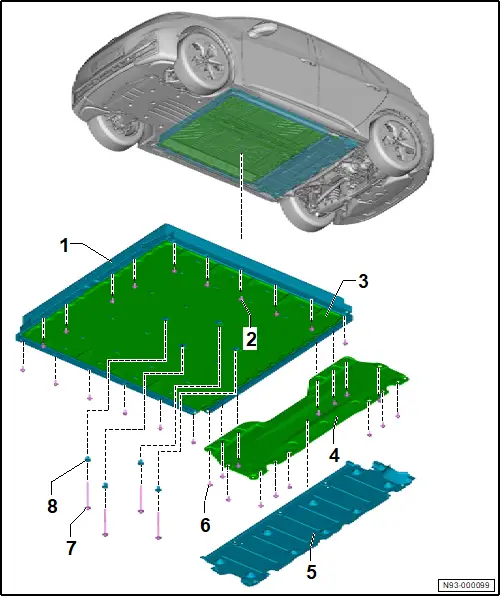

Montageübersicht - eingebaute Hochvoltbatterie

→ Rep.-Gr. 93 ; Variantendarstellung Hochvoltbatterie 1 AX2

1 - Hochvoltbatterie 1 - AX2 -

❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 aus- und einbauen

2 - Schraube

❏ 16 Stück

❏ nach Demontage ersetzen

❏ Anzugsdrehmoment und -reihenfolge, Variante 0,1 → Abb.

❏ Anzugsdrehmoment und -reihenfolge, Variante 2 → Abb.

❏ Variante 0, 1: M10 x 25

❏ Variante 2: M10 x 29

3 - Unterfahrschutz Hochvoltbatterie

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Unterfahrschutz Hochvoltbatterie aus- und einbauen

4 - Verstärkung für Karosserie Ausschnitt Hochvoltbatterie

5 - Unterbodenverkleidung Mitte

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Unterbodenverkleidung Mitte aus- und einbauen

6 - Schraube

❏ 14 Stück

❏ nach Demontage ersetzen

❏ Anzugsdrehmoment und -reihenfolge, Variante 0,1 → Abb.

❏ Anzugsdrehmoment und -reihenfolge, Variante 2 → Abb.

7 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ Anzugsdrehmoment und -reihenfolge, Variante 0,1 → Abb.

❏ Anzugsdrehmoment und -reihenfolge, Variante 2 → Abb.

8 - Hohlschraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ 150 Nm

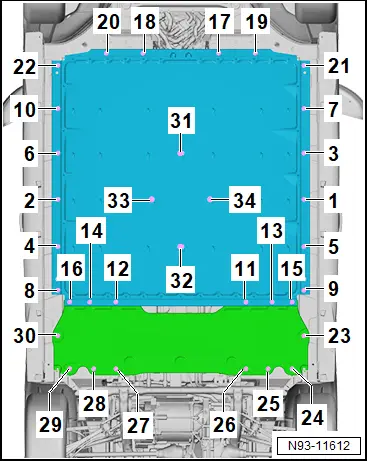

Hochvoltbatterie - Anzugsdrehmoment und -reihenfolge, Variante 0,1

Hochvoltbatterie - Anzugsdrehmoment und -reihenfolge, Variante 2

Sichtprüfung und Klassifizierung der Hochvoltbatterie 1 AX2

Sichtprüfung und Klassifizierung der Hochvoltbatterie 1 AX2

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Diagnosebox - VAS 5581A -

♦ Diagnoseleitung - VAS 5581A/11 -

♦ Fahrzeugdiagnosetester

Sichtprüfung der Hochvoltbatterie 1 AX2

Hochvoltbatterie 1 - AX2 - auf nachfolgende Punkte prüfen.

– Risse im Batteriegehäuse-Oberteil oder im Batteriegehäuse-Unterteil

– Deformierungen Batteriegehäuse-Oberteil oder Batteriegehäuse-Unterteil

– Farbveränderungen durch Temperatureinwirkung und Anlauffarben des Batteriegehäuses

– Elektrolytaustritt

– Beschädigung der Hochvoltkontaktierung

– Leserliche und vorhandene Informations- und Warnaufkleber

– Angebrachte Potenzialausgleichsleitung

– Korrosionsschäden

– Bei Beanstandungen bei der Sichtprüfung, muss eine Klassifizierung der Hochvoltbatterie 1 - AX2 - durchgeführt werden.

Vorarbeiten bei ausgebauter Hochvoltbatterie:

– Diagnosebox - VAS 5581A - mit Diagnoseleitung - VAS 5581A/11 - am Fahrzeugdiagnosetester anschließen.

Bedingung

● An der Diagnosebox - VAS 5581A - muss vor dem Diagnoseeinstieg der Betriebsmodus Gateway (GW) ausgewählt werden.

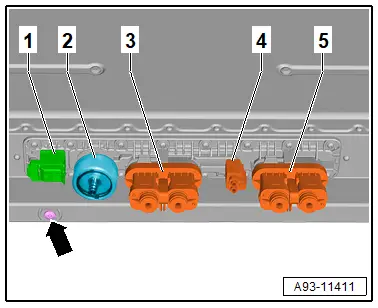

– Diagnoseleitung - VAS 5581A/11 - an der 12-V-Steckverbindung -1- der Hochvoltbatterie 1 - AX2 - anschließen .

– Die schwarze Masseklemme der Diagnoseleitung - VAS 5581A/11 - mit Masse am Batteriegehäuse -Pfeil- verbinden.

Klassifizierung der Hochvoltbatterie:

– Klassifizierung der Hochvoltbatterie mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
