Verstärker für Handy R86 aus- und einbauen

Verstärker für Handy R86 aus- und einbauen

Ausbauen

– Steuergerät für Einparkhilfe -J446- ausbauen → Fahr-Assistenzsysteme; Rep.-Gr.98; Geber/Sensoren/Steuergeräte; Steuergerät für Einparkhilfe J446 aus- und einbauen.

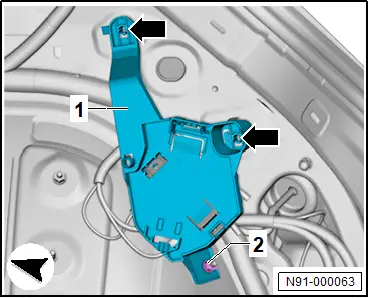

– Mutter -2- abschrauben.

– Halter -1- abclipsen -Pfeile- und abnehmen

– Elektrische Steckverbindung -3- trennen.

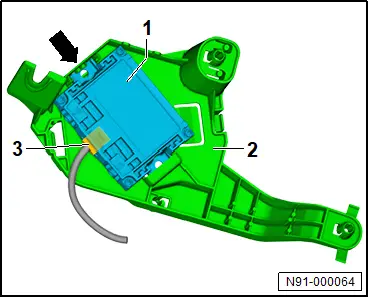

– Verstärker für Handy -R86- -1- aus Halter -2- ausclipsen -Pfeil- und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

Montageübersicht - Multifunktionslenkrad

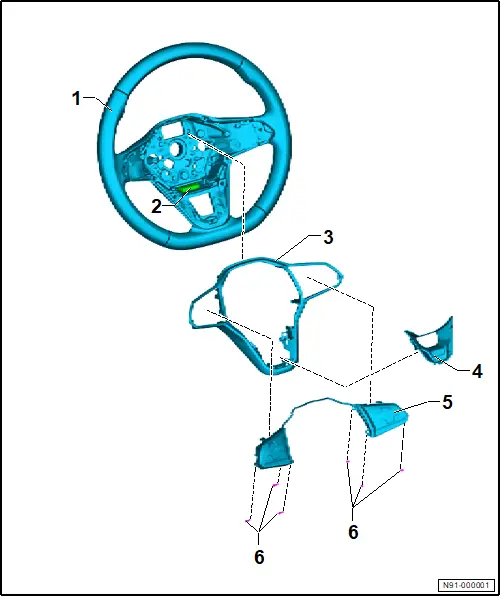

Montageübersicht - Multifunktionslenkrad

1 - Lenkrad

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr.48; Lenkrad; Lenkrad aus- und einbauen

2 - Steuergerät für Lenkradberührungserkennung -J1158-

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.91; Steuergerät für Lenkradberührungserkennung J1158 aus- und einbauen

3 - Zierblende

❏ → Rep.-Gr.91; Multifunktionstasten E441/E440 aus- und einbauen

4 - Zierblende unten

❏ Zuordnung Elektronischer Teilekatalog (ETKA)

❏ → Rep.-Gr.91; Multifunktionstasten E441/E440 aus- und einbauen

5 - Multifunktionstasten im Lenkrad

❏ mit Multifunktionstasten im Lenkrad links -E440- mit Steuergerät für Multifunktionslenkrad -J453-

❏ mit Multifunktionstasten im Lenkrad rechts -E441-

❏ → Rep.-Gr.91; Multifunktionstasten E441/E440 aus- und einbauen

6 - Schraube

❏ 6 Stück

❏ 0,45 Nm

Multifunktionstasten E441/E440 aus- und einbauen

Multifunktionstasten E441/E440 aus- und einbauen

Multifunktionstasten im Lenkrad links -E440- mit Steuergerät für Multifunktionslenkrad -J453- und Multifunktionstasten im Lenkrad rechts -E441- werden nachfolgend Multifunktionstasten genannt.

Ausbauen

Wird das Steuergerät für Multifunktionstasten ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:

– Funktion „Multifunktionstasten ersetzen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.

Fortsetzung

– Airbag-Einheit mit Zünder für Airbag Fahrerseite N95 ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.69; Airbag Fahrerseite; Airbag-Einheit mit Zünder für Airbag Fahrerseite N95 aus- und einbauen.

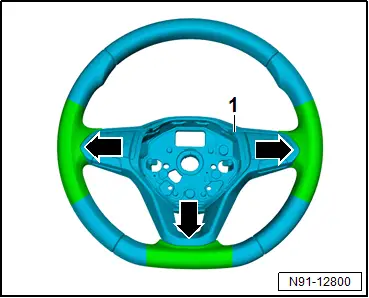

– Lenkrad -1- im Bereich -Pfeile- mit Klebeband abkleben.

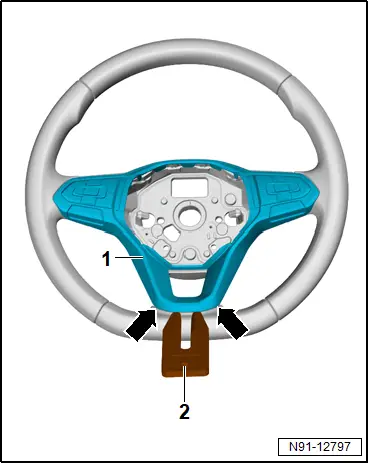

– Zierblende -1- im unteren Bereich -Pfeile- mit handelsüblichem Kunststoffkeil -2- ausclipsen.

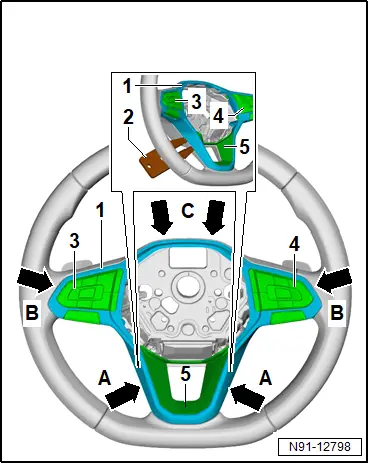

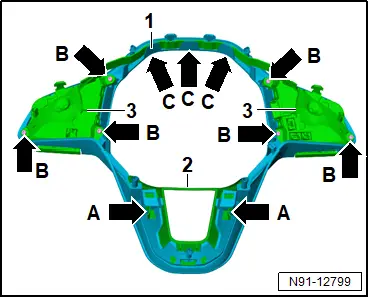

– Zierblende -1- nacheinander in den Bereichen -Pfeile A- bis -Pfeile C- mit handelsüblichem Kunststoffkeil -2- ausclipsen.

– Zierblende -1- mit Multifunktionstasten -3-, -4- und Zierblende unten -5- abnehmen.

Fahrzeuge mit Steuergerät für Lenkradberührungserkennung -J1158-

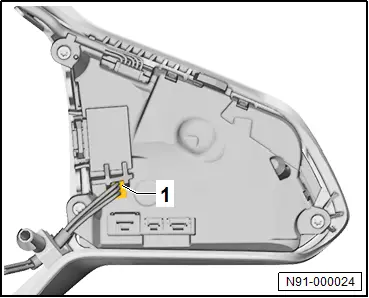

– Elektrische Steckverbindung -1- trennen.

Fortsetzung für alle Fahrzeuge

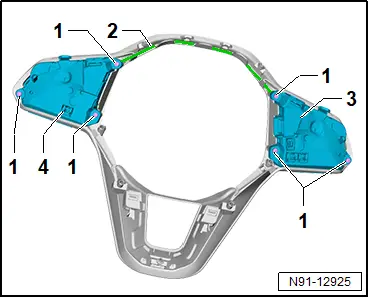

– Schrauben -1- herausdrehen.

– Elektrischen Leitungsstrang -2- freilegen.

– Multifunktionstasten -3- und -4- abnehmen.

– Zierblende unten -2- an Verrastungen -Pfeile A- entriegeln und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Zierblende von unten einclipsen.

Wurde das Steuergerät für Multifunktionstastent ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts abzuschließen:

– Funktion „Steuergerät für Multifunktionstasten ersetzen“ mit → Fahrzeugdiagnosetester abschließen → Rep.-Gr.00; Diagnoseeinstiege.

Fortsetzung

Anzugsdrehmomente

♦ → Rep.-Gr.91; Montageübersicht - Multifunktionslenkrad
