Volkswagen ID.3: A-Säulen-Verkleidung oben aus- und einbauen. A-Säulen-Verkleidung unten aus- und einbauen. Spaltabdeckung A-Säule aus- und einbauen

A-Säulen-Verkleidung oben aus- und einbauen

A-Säulen-Verkleidung oben aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Demontagewerkzeug - T40280 -

♦ Keil - T10383 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

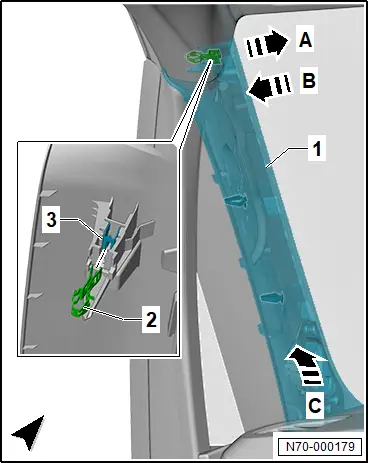

– A-Säulen-Verkleidung oben -1- mit handelsüblichem Kunststoffkeil aus Keder Türdichtung lösen.

– A-Säulen-Verkleidung oben -1- im Bereich der obersten Klammer mit Widerhaken bis zum Klammeranschlag in -Pfeilrichtung A- abziehen.

– A-Säulen-Verkleidung oben -1- in Einbaulage in -Pfeilrichtung B- drücken.

Tipp

Dadurch werden Klammerfuß -3- und Klammerkopf -2- der Klammer mit Widerhaken getrennt.

– A-Säulen-Verkleidung oben -1- im Bereich der untersten Klammer in -Pfeilrichtung A- abziehen.

– A-Säulen-Verkleidung oben -1- in -Pfeilrichtung C- abnehmen.

Tipp

Beim Abziehen der A-Säulen-Verkleidung oben -1- verbleibt der Klammerkopf -2- in der Karosserie. Der Klammerfuß -3- verbleibt in der A-Säulen-Verkleidung oben -1- .

– In Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug - T40280 - ausbauen.

– Klammerkopf -2- aus Karosserie ausbauen.

– Klammerfuß -3- aus A-Säulen-Verkleidung oben -1- ausbauen.

– Abdeckung seitlich Schalttafel ausbauen → Rep.-Gr. 70 ; Abdeckung seitlich Schalttafel aus- und einbauen

– Spaltabdeckung A-Säule ausbauen → Rep.-Gr. 70 ; Spaltabdeckung A-Säule aus- und einbauen

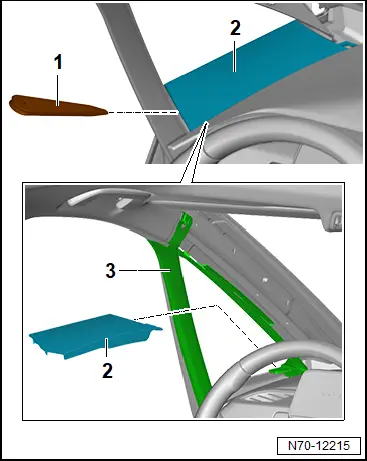

– Deckel -2- mit handelsüblichem Kunststoffkeil -1- aus Aufnahmen Blende A-Säule -3- lösen.

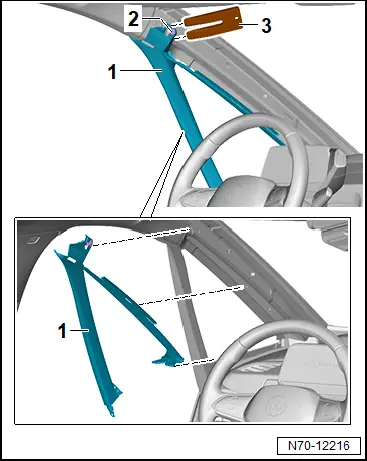

– Blende A-Säule -1- inclusive Clip -2- mit Keil - T10383 - -3- ausclipsen.

– Blende A-Säule -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

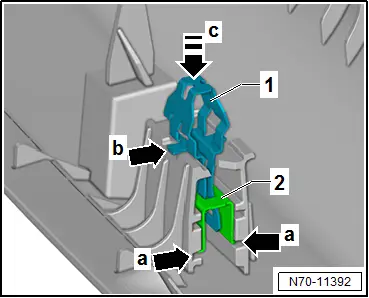

– Klammerfuß -2- in die unteren Nuten der Verkleidung einsetzen -Pfeile a- .

– Klammerkopf -1- in die Verkleidung und in den Klammerfuß -2- einschieben -Pfeilrichtung c- , bis die Lasche -Pfeil b- beidseitig an der Verkleidung anliegt.

– Verkleidung in das Fahrzeug einsetzen und in der Karosserie verclipsen.

– Sicherstellen, dass sich die A-Säulen-Verkleidung oben nach Einbau im Keder der Türinnendichtung befindet.

A-Säulen-Verkleidung unten aus- und einbauen

A-Säulen-Verkleidung unten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Demontagewerkzeug - T40280 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Einstiegsleiste vorn im Bereich der A-Säulen-Verkleidung lösen → Kapitel „ Einstiegsleiste vorn aus- und einbauen “ .

– Spaltabdeckung A-Säule ausbauen → Rep.-Gr. 70 ; Spaltabdeckung A-Säule aus- und einbauen .

Fahrerseite

– Betätigungshebel für Klappenschloss ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 55 ; Frontklappe; Betätigungshebel für Klappenschloss aus- und einbauen .

Fortsetzung für alle Fahrzeuge

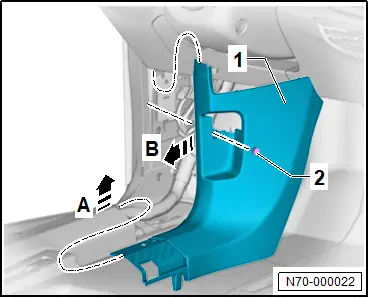

– Clip -2- ausbauen.

– A-Säulen-Verkleidung unten -1- im Bereich der Türinnendichtung frei legen.

– A-Säulen-Verkleidung unten -1- mit handelsüblichem Kunststoffkeil in -Pfeilrichtung A- abclipsen.

– A-Säulen-Verkleidung unten -1- in -Pfeilrichtung B- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– In der Karosserie verbliebene Halteklammern mit Demontagewerkzeug - T40280 - ausbauen und zum Einbau in A-Säulen-Verkleidung unten einsetzen.

– Alle beschädigten Befestigungselemente ersetzen.

– Darauf achten, dass sich die A-Säulen-Verkleidung unten nach dem Einbau im Keder der Türinnendichtung befindet.

Spaltabdeckung A-Säule aus- und einbauen

Spaltabdeckung A-Säule aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Abdeckung seitlich Schalttafel ausbauen → Rep.-Gr. 70 ; Abdeckung seitlich Schalttafel aus- und einbauen .

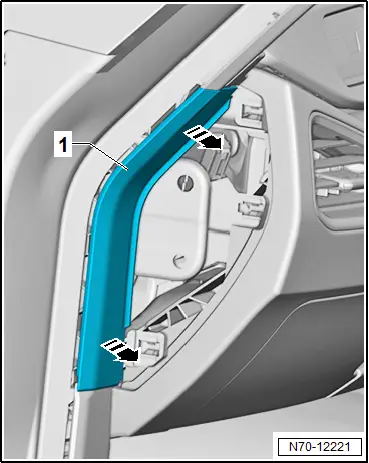

– Spaltabdeckung A-Säule -1- im Bereich der Türinnendichtung freilegen.

– Spaltabdeckung A-Säule -1- mit handelsüblichem Kunststoffkeil in -Pfeilrichtung- ausclipsen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Sicherstellen, dass Spaltabdeckung A-Säule nach Einbau im Keder der Türinnendichtung sitzt.
