Volkswagen ID.3: B-Säulen-Verkleidung oben aus- und einbauen. B-Säulen-Verkleidung unten aus- und einbauen. C-Säulen-Verkleidung aus- und einbauen

B-Säulen-Verkleidung oben aus- und einbauen

B-Säulen-Verkleidung oben aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Demontagewerkzeug - T40280 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

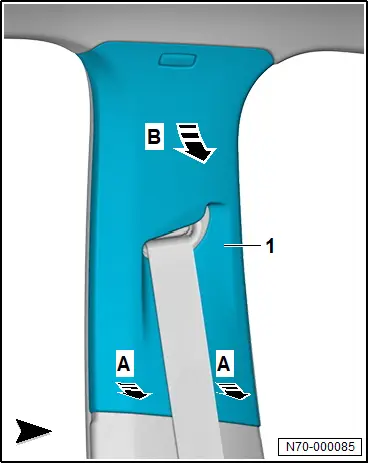

– B-Säulen-Verkleidung oben -1- im Bereich Türinnendichtung frei legen.

– B-Säulen-Verkleidung oben -1- seitlich mit handelsüblichem Kunststoffkeil in -Pfeilrichtung A- abclipsen.

– B-Säulen-Verkleidung oben -1- in -Pfeilrichtung B- abnehmen.

– Gurtendbeschlag vorn ausbauen → Rep.-Gr. 69 ; Gurtendbeschlag vorn aus- und einbauen .

– Sicherheitsgurtband mit Gurtendbeschlag vorn aus B-Säulen-Verkleidung oben ausfädeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– In Karosserie verbliebene Halteklammern mit Demontagewerkzeug - T40280 - ausbauen und zum Einbau in B-Säulen-Verkleidung oben einsetzen.

– Gurtendbeschlag vorn -2- durch Öffnung in B-Säulen-Verkleidung oben -1- einfädeln.

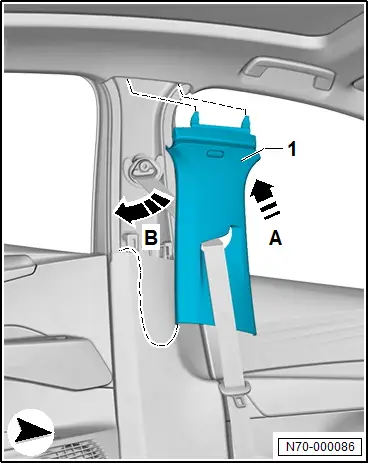

– B-Säulen-Verkleidung oben -1- leicht schräg ansetzen und in -Pfeilrichtung A- einsetzen.

– B-Säulen-Verkleidung oben -1- durch Schwenken in -Pfeilrichtung B- verrasten.

– Darauf achten, dass sich die B-Säulen-Verkleidung oben nach dem Einbau im Keder der Türinnendichtung befindet.

B-Säulen-Verkleidung unten aus- und einbauen

B-Säulen-Verkleidung unten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Abdrückhebel - 80-200 -

♦ Demontagewerkzeug - T40280 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– B-Säulen-Verkleidung oben lösen → Rep.-Gr. 70 ; B-Säulen-Verkleidung oben aus- und einbauen .

– Einstiegsleiste vorn ausbauen → Rep.-Gr. 70 ; Einstiegsleiste vorn aus- und einbauen .

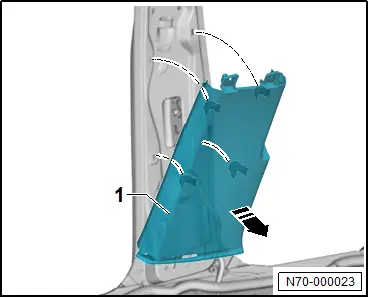

– B-Säulen-Verkleidung unten -1- mit Abdrückhebel - 80-200 - unten beginnend in -Pfeilrichtung- ausclipsen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– In der Karosserie verbliebene Halteklammern mit Demontagewerkzeug - T40280 - ausbauen und zum Einbau in B-Säulen-Verkleidung unten einsetzen.

– Sicherstellen, dass sich die B-Säulen-Verkleidung unten nach Einbau im Keder der Türinnendichtung befindet.

C-Säulen-Verkleidung aus- und einbauen

C-Säulen-Verkleidung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Demontagewerkzeug - T40280 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Hutablage herausnehmen.

– Einstiegsleiste hinten ausbauen → Kapitel „ Einstiegsleiste hinten aus- und einbauen “ .

– Dachabschlussleiste ausbauen → Rep.-Gr. 70 ; Dachabschlussleiste aus- und einbauen .

– Rücksitzlehne nach vorn klappen.

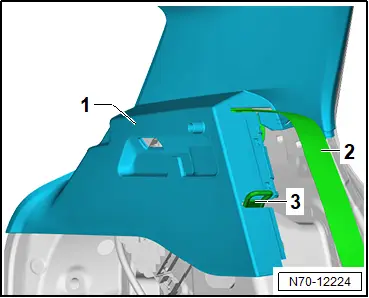

– C-Säulen-Verkleidung -1- im Bereich Türinnendichtung und Heckklappendichtung frei legen.

– C-Säulen-Verkleidung -1- aus Karosserie lösen.

– C-Säulen-Verkleidung -1- durch Ausschnitt Lehnenbügel -3- führen.

– Sicherheitsgurtband -2- durch Schlitz in C-Säulen-Verkleidung -1- ausfädeln.

– Elektrische Steckverbindung trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– In der Karosserie verbliebene Halteklammern mit Demontagewerkzeug - T40280 - ausbauen und zum Einbau in C-Säulen-Verkleidung einsetzen.
