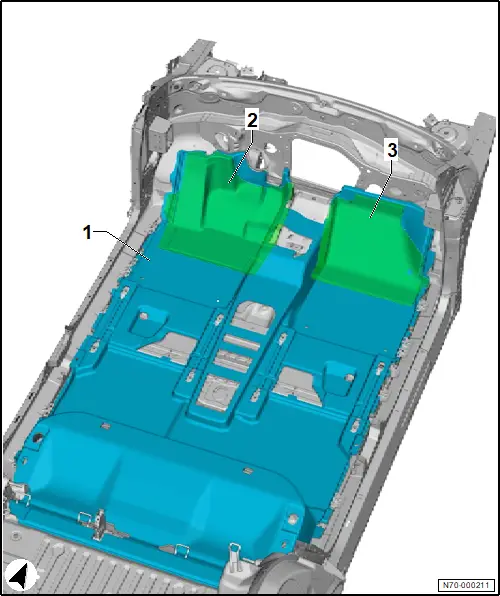

Montageübersicht - Fußstütze und Bodenbelag

Montageübersicht - Fußstütze und Bodenbelag

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt.

1 - Bodenbelag

❏ → Rep.-Gr. 70 ; Bodenbelag aus- und einbauen

2 - Fußstütze Fahrerseite

❏ → Rep.-Gr. 70 ; Fußstütze aus- und einbauen

3 - Fußstütze Beifahrerseite

❏ → Rep.-Gr. 70 ; Fußstütze aus- und einbauen

Einstiegsleiste vorn aus- und einbauen

Einstiegsleiste vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Entriegelungswerkzeug - T40280 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Zur besseren Darstellung ist der linke Vordersitz nicht abgebildet.

Ausbauen

– Einstiegsleiste vorn -2- mit handelsüblichem Kunststoffkeil in -Pfeilrichtung A- ausclipsen.

– Einstiegsleiste vorn -2- mit handelsüblichem Kunststoffkeil aus B-Säulen-Verkleidung unten -1- in -Pfeilrichtung B- abclipsen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– In Karosserie verbliebene Halteklammern mit Entriegelungswerkzeug - T40280 - ausbauen und zum Einbau in Einstiegsleiste vorn einsetzen.

– Darauf achten, dass sich die Einstiegsleiste vorn nach Einbau im Keder der Türinnendichtung befindet.

Einstiegsleiste hinten aus- und einbauen

Einstiegsleiste hinten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Abdrückhebel - 80-200 -

♦ Entriegelungswerkzeug - T40280 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Sitzbank ausbauen → Rep.-Gr. 72 ; Sitzbank / Einzelsitze aus- und einbauen .

– Einstiegsleiste vorn ausbauen → Kapitel „ Einstiegsleiste vorn aus- und einbauen “ .

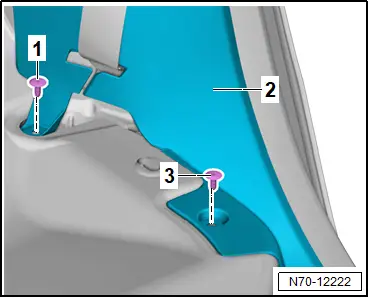

– Stopfen -1- und -3- mit Abdrückhebel - 80-200 - aus Einstiegsleiste hinten -2- ausbauen.

– Einstiegsleiste hinten -1- mit handelsüblichem Kunststoffkeil lösen.

– Dreipunkt-Sicherheitsgurt hinten -2- aus Einstiegsleiste hinten -1- herausfädeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– In Karosserie verbliebene Halteklammern mit Entriegelungswerkzeug - T40280 - ausbauen und zum Einbau in Einstiegsleiste hinten einsetzen.

– Darauf achten, dass sich die Einstiegsleiste hinten nach Einbau im Keder der Türinnendichtung befindet.
