Volkswagen ID.3: Halter für Geber Parklenkassistent einbauen. Servicestellung des Stoßfängerträgers durchführen und zurücksetzen. Blende für Radarsensor aus- und einbauen

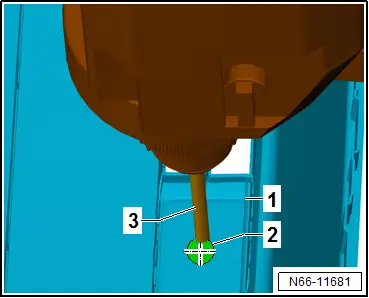

Halter für Geber Parklenkassistent einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Bohrer - VAS 6614/4 - ♦ Fixiervorrichtung für PDC-Halter - VAS 6614/7 - ♦ Handgerät - VAS 6872/1 - ♦ Klammer, M-Form - VAS 6872/3 - ♦ Schraublocher 26,5 mm - VAS 895 003 - Halter für Geber Parklenkassistent wird nachfolgend Halter genannt. Der Einbau ist beispielhaft für einen Halter beschrieben. Der Halter wird eingebaut, nachdem die Stoßfängerabdeckung lackiert ist. Einbauen Markierungen -2- für den Halter befinden sich auf der Innenseite Stoßfängerabdeckung -1- . – Loch mit Bohrer - VAS 6614/4 - -3- vorbohren. –

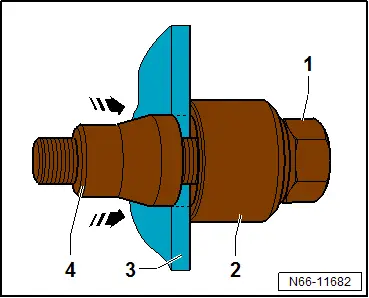

Schraublocher 26,5 mm - VAS 895 003 - mit Schraubkopf -1- ,
Unterlegscheibe und Gegenlager -2- von Innenseite der
Stoßfängerabdeckung -3- ansetzen. – Stanzeisen -4- bis kurz vor Stoßfängerabdeckung -3- aufschrauben. – Stanzeisen -4- an Stoßfängerabdeckung -3- drücken. – Schraubkopf -1- festziehen. Beschädigungsgefahr von Bauteiloberflächen durch Drehen des Schraublochers. – Schraublocher festhalten. – Schraubkopf -1- drehen, um Stanzeisen -4- in -Pfeilrichtung- durchs Material Stoßfängerabdeckung -3- zu ziehen. – Schraublocher 26,5 mm - VAS 895 003 - von Stoßfängerabdeckung -3- lösen. Halter für Geber Parklenkassistent einbauen
HINWEIS _316.webp)

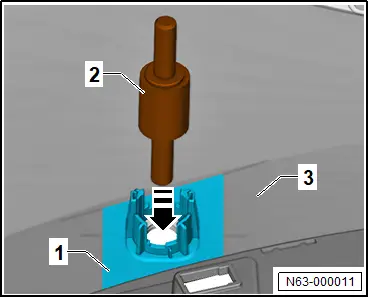

– Halter -1- über Loch ausmitteln und mit Fixiervorrichtung für PDC-Halter - VAS 6614/7 - -2- in -Pfeilrichtung- an Stoßfängerabdeckung -3- fixieren.
_049.webp)

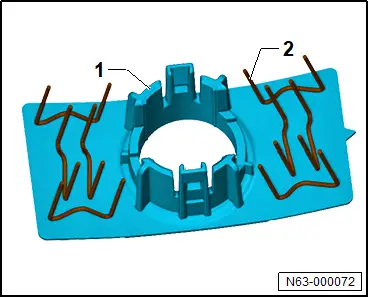

– Positionen der Klammer, M-Form - VAS 6872/3 - -2- am Halter -1- der Abbildung entnehmen.
_113.webp)

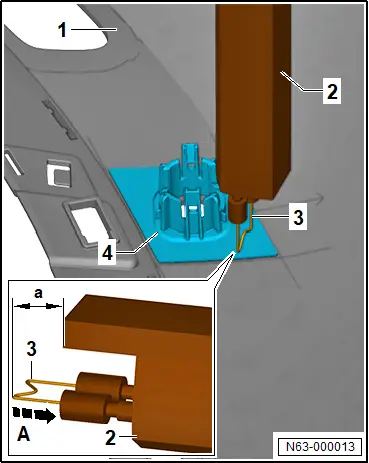

| – Klammer, M-Form - VAS 6872/3 - -3- in -Pfeilrichtung A- im Handgerät - VAS 6872/1 - -2- befestigen.
Bei zu geringem Distanzmaß wird der Halter -4- nicht korrekt befestigt. Bei zu hohem Distanzmaß bilden sich Abzeichnungen der Klammern -3- an der Stoßfängerabdeckung -1- . – Distanzmaß -a- auf 3 mm einstellen. – Klammer -3- ohne Druck einschmelzen lassen. – Handgerät -2- ausschalten, wenn Abstandshalter auf Halter aufsetzt. – 10 Sekunden abkühlen lassen. Dabei Handgerät -2- nicht bewegen. – Nach Abkühlzeit Handgerät -2- abziehen und Vorgang für weitere Klammern -3- wiederholen. – Wenn alle Klammern -3- gesetzt wurden, Enden aller Klammern -3- abschneiden. |
|
_021.webp)
Servicestellung des Stoßfängerträgers durchführen und zurücksetzen
Servicestellung des Stoßfängerträgers durchführen und zurücksetzen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Adapter - T10467 -
♦ Adapter - T10480 -
♦ Führungsstange - T10093 -
♦ Führungsstange - T10228 -
Servicestellung des Stoßfängerträgers durchführen
– Scheinwerfer ausbauen → Elektrische Anlage; Rep.-Gr. 94 ; Scheinwerfer; Scheinwerfer aus- und einbauen .
– Schlossträger ausbauen → Rep.-Gr. 50 ; Schlossträger aus- und einbauen .

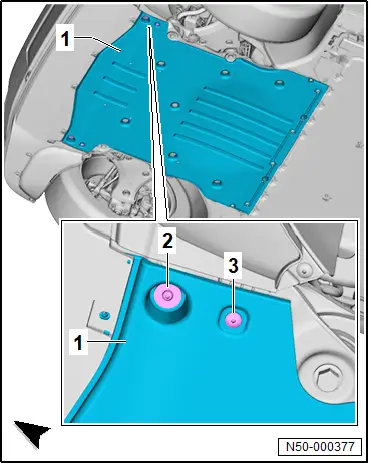

– Schrauben -2- und -3- an Unterbodenverkleidung vorn -1- links und rechts herausdrehen.

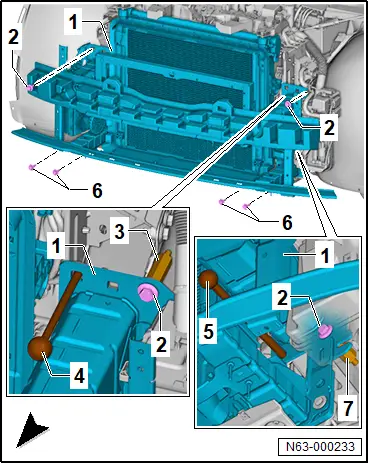

– Schraube am Längsträger auf beiden Fahrzeugseiten herausdrehen und Führungsstange - T10093 - -4- am Längsträger eindrehen.
– Schraube -2- am Längsträger auf beiden Fahrzeugseiten herausdrehen.
– Mittige Schrauben -6- auf beiden Fahrzeugseiten herausdrehen und Führungsstange - T10228 - -5- eindrehen.
– Äußere Schrauben -6- auf beiden Fahrzeugseiten herausdrehen.
– Elektrische Steckverbindungen trennen.
– Stoßfängerträger mit Anbauteilen -1- auf Führungsstangen -4- und -5- nach vorn ziehen, dabei auf elektrische Leitungen achten.
– 2 Adapter - T10467 - -3- miteinander verschrauben auf beiden Fahrzeugseiten zwischen Stoßfängerträger und Längsträger zur Sicherung eindrehen.
– Adapter - T10480 - -7- auf beiden Fahrzeugseiten zwischen Stoßfängerträger und Längsträger zur Sicherung eindrehen.
– Schrauben -2- und -6- in Adapter -3- und -7- auf beiden Fahrzeugseiten eindrehen.
– Schrauben -2- und -6- auf beiden Fahrzeugseiten festziehen.
_260.webp)
Servicestellung des Stoßfängerträgers zurücksetzen
Das Zurücksetzen erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Anzugsdrehmomente
♦ → Rep.-Gr. 63 ; Montageübersicht - Stoßfängerträger
♦ → Rep.-Gr. 63 ; Montageübersicht - Stoßfängerabdeckung
♦ → Rep.-Gr. 66 ; Montageübersicht - Unterbodenverkleidungen
Blende für Radarsensor aus- und einbauen
Blende für Radarsensor aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Keil - T10383/2 -
|
|
HINWEIS Ausbauen
Blende für Radarsensor wird nachfolgend Blende genannt.
Abdeckkappe Umfeld-Kamera wird nachfolgend Abdeckkappe genannt.
Bauform der Bauteile weichen ausstattungs-/baustandsabhängig ab.
Blende ist ausstattungs-/baustandsabhängig mit Abdeckkappe Umfeld-Kamera verbaut.
Fahrzeuge mit Kennzeichenträger:
– Kennzeichenträger ausbauen → Rep.-Gr. 63 ; Kennzeichenträger aus- und einbauen .
| Fortsetzung für alle Fahrzeuge Fahrzeuge ohne Abdeckkappe:
|
|

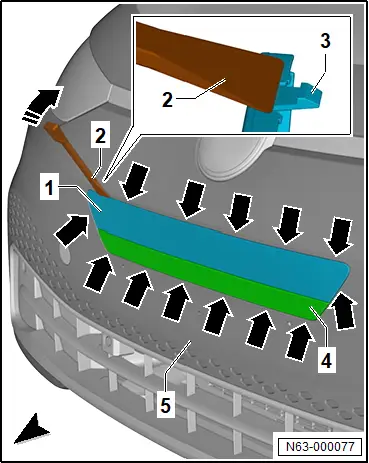

– Mit 2 Keil - T10383/2 - Rasthaken -3- und weitere Rasthaken -Pfeile - in -Pfeilrichtung- lösen.
– Blende -1- aus Stoßfängerabdeckung -5- heraushebeln.
| Fortsetzung für alle Fahrzeuge Fahrzeuge mit Abdeckkappe:
|
|
– Mit 2 Keil - T10383/2 - Rasthaken -3- und weitere Rasthaken -Pfeile - in -Pfeilrichtung- lösen.
– Blende -1- gemeinsam mit Abdeckkappe -4- aus Stoßfängerabdeckung -5- heraushebeln.
– Rasthaken Blende -1- an Abdeckkappe -4- lösen, dabei Blende -1- von Abdeckkappe -4- abziehen.
Fortsetzung für alle Fahrzeuge
Einbauen
Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Fahrzeuge mit Abdeckkappe:
– Blende an Abdeckkappe ansetzen und bis zum hörbaren Einrasten drücken.
Fortsetzung für alle Fahrzeuge
– Blende an Stoßfängerabdeckung ansetzen und bis zum hörbaren Einrasten drücken.
