Abdeckung A-Säule aus- und einbauen

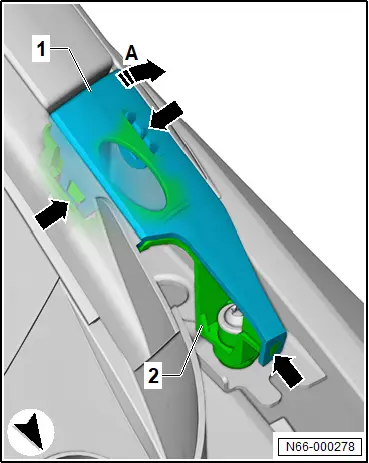

Abdeckung A-Säule aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Wasserfangleiste ausbauen → Rep.-Gr. 66 ; Wasserfangleiste aus- und einbauen .

– Rasthaken -Pfeile- lösen.

– Abdeckung A-Säule -1- in -Pfeilrichtung- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten.

Bedingung

● Rasthaken müssen hörbar verrasten.

Montageübersicht - Unterholmverkleidung

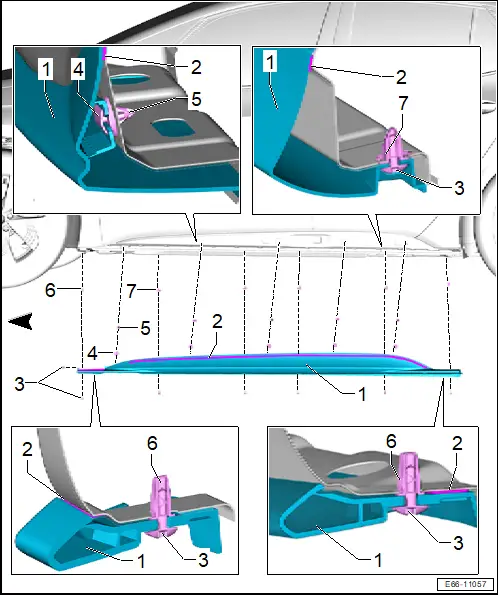

Montageübersicht - Unterholmverkleidung

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Unterholmverkleidung

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 66 ; Unterholmverkleidung aus- und einbauen

2 - Klebeband

3 - Schraube

❏ 7 Stück

❏ 2 Nm

4 - Clip

❏ 5 Stück

5 - Tülle

❏ ausstattungs-/baustandsabhängig

❏ 5 Stück

6 - Spreizmutter

❏ vorn und hinten

❏ 2 Stück

7 - Spreizmutter

❏ 4 Stück

Montageübersicht - Wasserfangleiste

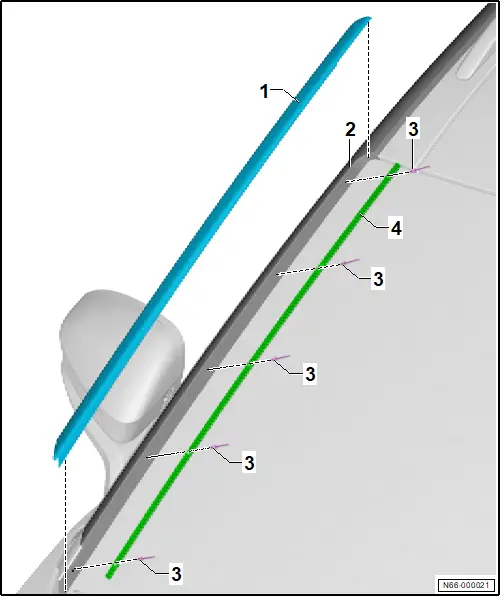

Montageübersicht - Wasserfangleiste

Die Übersicht ist beispielhaft für die rechte Fahrzeugseite dargestellt

1 - Wasserfangleiste

❏ → Rep.-Gr. 66 ; Wasserfangleiste aus- und einbauen

2 - A-Säule

3 - Blindniet

❏ Anzahl und Position modellabhängig

❏ 5 oder 6 Stück

4 - Halteleiste

❏ → Rep.-Gr. 66 ; Halteleiste aus- und einbauen
