Volkswagen ID.3: Blende für B-Säule Tür vorn aus- und einbauen. Blende für B-Säule Tür hinten aus- und einbauen. Halter für Abdeckung A-Säule aus- und einbauen

Blende für B-Säule Tür vorn aus- und einbauen

Blende für B-Säule Tür vorn aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Blende für B-Säule Tür vorn wird nachfolgend Blende genannt.

Ausbauen

– Türscheibe vorn vollständig absenken.

– Fensterschachtleiste außen ausbauen → Rep.-Gr. 57 ; Fensterschachtleiste außen aus- und einbauen .

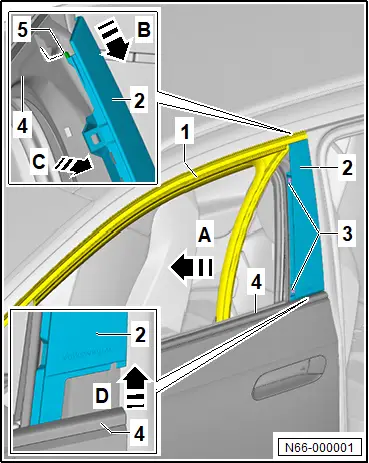

– Fensterführung -1- im Bereich der Blende -2- in -Pfeilrichtung A- aus Tür vorn -4- ziehen.

– Schrauben -3- aus Spreiznieten herausdrehen und Spreizniete ausclipsen.

– Blende -2- in -Pfeilrichtung B- schieben und im oberen Bereich in -Pfeilrichtung C- abziehen, bis sich Führungshaken -5- aus Tür vorn -4- löst.

– Blende -2- in -Pfeilrichtung D- aus Tür vorn -4- ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

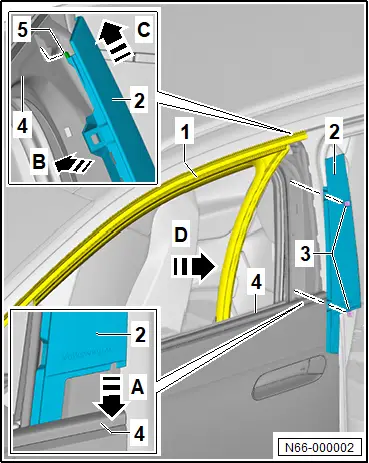

– Blende -2- in -Pfeilrichtung A- in Fensterschacht der Tür vorn -4- führen.

– Blende -2- in -Pfeilrichtung B- an Tür vorn -4- drücken und in -Pfeilrichtung C- schieben, bis Führungshaken -5- in Tür vorn -4- einrastet.

Bedingung

● Formendkappen der Fensterführung auf Türinnenseite müssen unter Blende -2- positioniert werden.

– Schrauben mit Spreiznieten -3- eindrücken.

– Fensterführung -1- in -Pfeilrichtung D- in Blende -2- einlegen.

Blende für B-Säule Tür hinten aus- und einbauen

Blende für B-Säule Tür hinten aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Blende für B-Säule Tür hinten wird nachfolgend Blende genannt.

Ausbauen

– Türscheibe hinten vollständig absenken.

– Fensterschachtleiste außen ausbauen → Rep.-Gr. 58 ; Fensterschachtleiste außen aus- und einbauen .

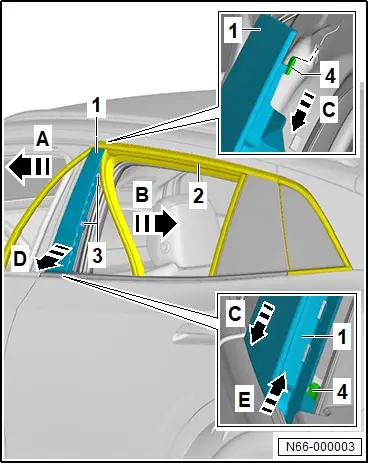

– Fensterführung -2- im Bereich der Blende -1- in -Pfeilrichtung A- und -Pfeilrichtung B- herausziehen.

– Schrauben -3- aus Spreiznieten herausdrehen und Spreizniete ausclipsen.

– Blende -1- in -Pfeilrichtung C- schieben und in -Pfeilrichtung D- abziehen, bis sich Führungshaken -4- aus Fensterrahmen löst.

– Blende -1- in -Pfeilrichtung E- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

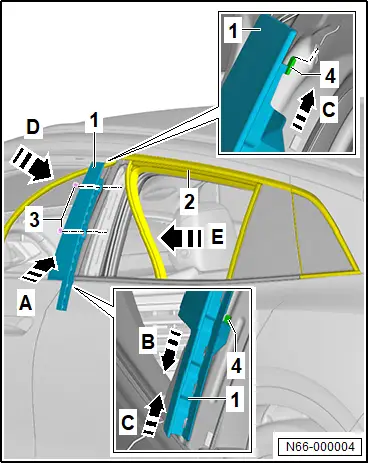

– Blende -1- in -Pfeilrichtung A- am Fensterrahmen ansetzen.

– Blende -1- in -Pfeilrichtung B- in Fensterschacht führen.

– Blende -1- in -Pfeilrichtung C- schieben, bis Führungshaken -4- im Fensterrahmen einrastet.

– Schrauben mit Spreiznieten -3- eindrücken.

– Fensterführung -2- in -Pfeilrichtung D- und -Pfeilrichtung E- in Blende -1- einlegen.

Halter für Abdeckung A-Säule aus- und einbauen

Halter für Abdeckung A-Säule aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Wasserfangleiste ausbauen → Rep.-Gr. 66 ; Wasserfangleiste aus- und einbauen .

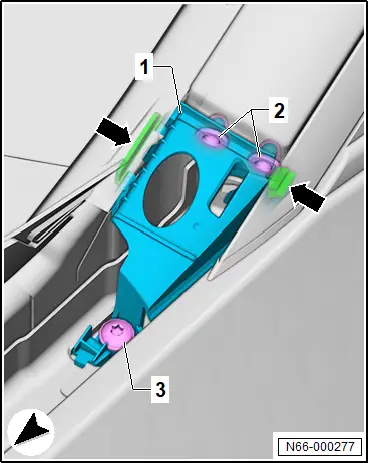

– Schraube -3- herausdrehen.

– Rasthaken -Pfeile- lösen.

– Halter für Abdeckung A-Säule aus Tüllen -2- ziehen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten.

Bedingung

● Rasthaken müssen hörbar einrasten.

Anzugsdrehmomente
