Volkswagen ID.3: Montageübersicht - Radlaufabdeckungen. Wasserfangleiste aus- und einbauen. Halteleiste aus- und einbauen

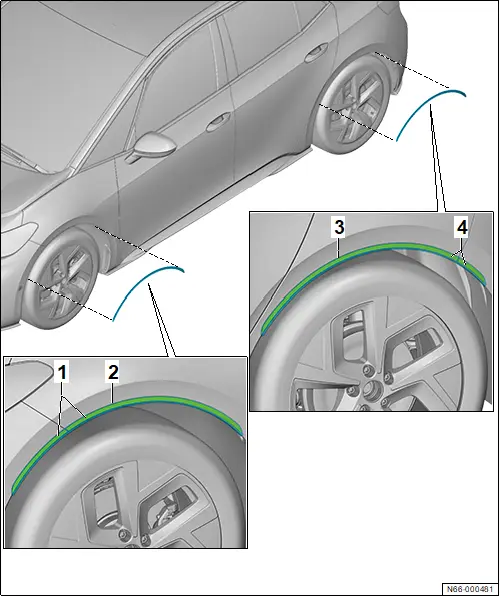

Montageübersicht - Radlaufabdeckungen Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt. 1 - Klebeband für Radlaufabdeckung vorn ❏ nur zusammen mit Radlaufabdeckung vorn zu ersetzen 2 - Radlaufabdeckung vorn ❏ ausstattungs-/baustandsabhängig vorhanden ❏ nach Demontage ersetzen ❏ → Rep.-Gr. 66 ; Blende für Radlaufabdeckung aus- und einbauen 3 - Radlaufabdeckung hinten ❏ ausstattungs-/baustandsabhängig vorhanden ❏ nach Demontage ersetzen ❏ → Rep.-Gr. 66 ; Blende für Radlaufabdeckung aus- und einbauen 4 - Klebeband für Radlaufabdeckung hinten ❏ nur zusammen mit Radlaufabdeckung hinten zu ersetzen

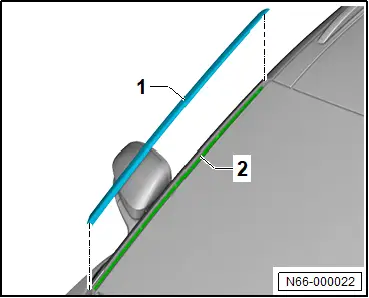

Wasserfangleiste aus- und einbauen Der Aus- und Einbau ist beispielhaft für die rechte Fahrzeugseite beschrieben. Ausbauen – Wasserfangleiste -1- von unten beginnend aus Halteleiste -2- ziehen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: – Obere Innenkante Wasserfangleiste -1- an Oberkante Frontscheibe ansetzen. – Wasserfangleiste -1- von oben in Halteleiste -2- drücken. Bedingung ● Wasserfangleiste -1- muss in Klammern einrasten. Halteleiste aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Blindnietzange, handelsüblich ♦ Bohrmaschine, handelsüblich ♦ Spiralbohrer Ø 4 mm, handelsüblich Der Aus- und Einbau ist beispielhaft für die rechte Fahrzeugseite beschrieben. Halteleiste ist ausstattungs-/baustandsabhängig geteilt ausgeführt. Anzahl der Blindniete weicht ausstattungs-/baustandsabhängig ab. Ausbauen – Wasserfangleiste ausbauen → Rep.-Gr. 66 ; Wasserfangleiste aus- und einbauen . – Frontscheibe ausbauen → Rep.-Gr. 64 ; Frontscheibe aus- und einbauen . Verletzungsgefahr durch umherfliegende Metallspäne. Reizungen und Verletzungen der Haut und Augen möglich. – Schutzbrille tragen. – Schutzhandschuhe tragen. Korrosionsschäden durch Bohrspäne und Lackschäden – Alle Bohrspäne entfernen. – Entstandene Lackschäden sofort ausbessern. Montageübersicht - Radlaufabdeckungen
Wasserfangleiste aus- und einbauen
_146.webp)
Halteleiste aus- und einbauen
VORSICHT
HINWEIS

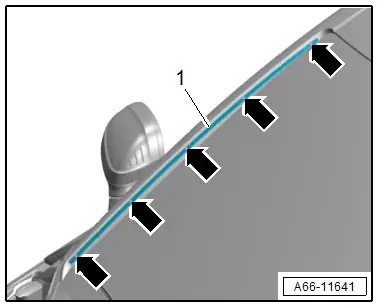

– Blindniete -Pfeile- ausbohren und Halteleiste -1- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Tipp
Die Halteleisten links und rechts sind nicht baugleich.
Von „oben“ beginnend, anschließend darauf folgende Niete bis „unten“ an der Halteleiste setzen.
– Halteleiste vernieten.
